SVG动态无功补偿装置主要应用在哪些场合

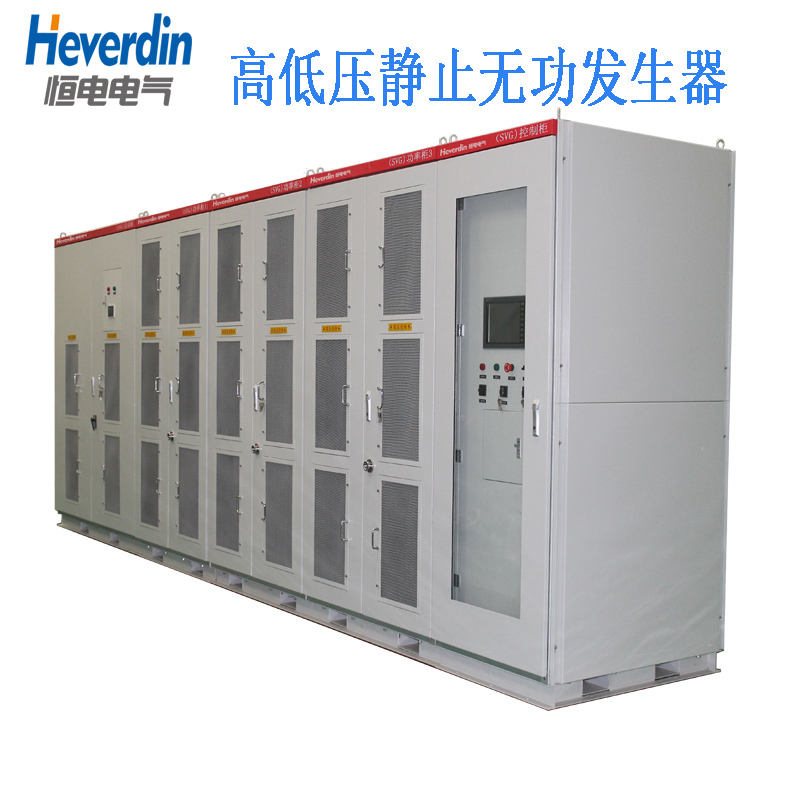

静止无功发生器.13.jpg" />

电力系统的变电站 我国电网目前使用得最为普遍的补偿装置是机械投切的并联电容器组，为满足调压和降低线损的要求，低压供电网络大量低、中压配电网络中少量地装设并联电容器组。可是，随着电网规模愈来愈大、网络结构愈来愈复杂，变电站对于快速响应的动态无功补偿的需求日趋明显。

谐波与无功的综合补偿 很多大容量的工业负荷，既需要补偿无功，提高功率因数，也需要对谐波污染进行治理。而谐波的影响，常常使电容器等常规补偿装置不能正常工作。利用SVG，可同时对负载的无功进行动态补偿，并同时达到谐波治理的目的。

大型负荷的专项补偿 典型的负荷就是在钢铁生产中用的电弧炉、轧钢机以及电气化铁路牵引站等。这类装置的特点是用电容量大，对系统产生的冲击大且复杂，不但能耗很大，而且对电网造成的冲击和电能质量问题也很大。因此，针对这类负荷进行专项补偿也是综合动态无功补偿的重要目标之一，其节能和提高电能质量效果明显。

大工业用户的综合补偿 高耗能的工业负荷在我国总用电负荷中占了大头，如钢铁冶金、石油化工等。这些大工业用户的用电常常自成系统，只在公共连接点(PCC)与公用电网互联。而供电部分对于这些大用户有部分技术指标的束缚，最典型的就是功率因数。因此，这些大用户需要对自已内部的电网进行综合无功补偿，一方面可以达到电力系统对其的要求，另外一方面自身的内部电网也能够起到降耗调压的作用。
