大部分用户的负载元件的阻抗基本都是呈感性，感性负载消耗的无功只能从电网中获取，显然就加大电网的损耗。解决的方式就是就地平衡无功，加装无功补偿装置。那么无功补偿装置的容量应该怎样计算呢？

本文主要介绍2种无功补偿装置容量的计算方法

① 给功率因数低的用户计算无功补偿

② 对新增客户配置无功补偿装置

01

计算无功补偿装置的容量，通常需要3各技术参数才能计算；

㈠、没有加装无功补偿装之前的功率因数；

用“cosφ1”表示

㈡、希望将提高到多大的功率因数；

用“cosφ2”表示

㈢、专变客户的有功功率；

用“P”表示

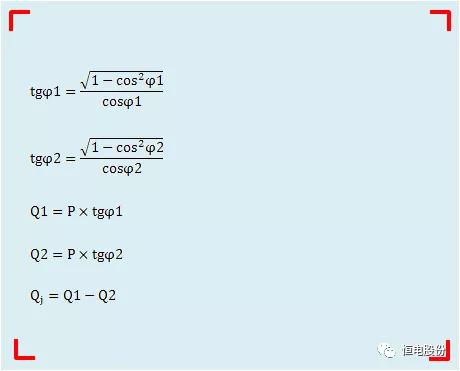

计算公式

公式中：

P： 实际的有功功率；

Q1：没有加装无功补偿之前的无功功率；

Q2：并联无功补偿运行之后的无功功率；

Qj：需要补偿的无功功率；

目前市场上的无功补偿装置容量规格有100、134、150、167、200、234、250、267、300、334、350、367、400、434、450、467、500、534、550、567、600等几种，可以根据计算结果选择适合自己的无功补偿装置。

02

对于新增加的负荷，简单来讲是不知道没有无功装置时的功率因数，通常来讲用情况一的方法是没有办法计算的，因为缺少一个已知参数。因此，这就需要我们引入一个经验值。

对于专变用户而言，供电局一般规定功率因数达到0.9才不被考核，而同一台630kW的变压器，用户的实际负荷不同，配置的无功补偿装置也是不一样的。通常情况下，我们取变压器容量的30-40%。

案例：

假设某新增加专变用户的变压器容量是630kVA，需要配置多大的无功补偿装置？

如果电机负载比重不大

Q=S×30%=630(kVA)×30%=189kvar

加装 200kvar自动投切装置比较合理

如果电机负载比重较大

Q=S×40%=630(kVA)×40%=252kvar

加装 250kvar自动投切装置比较合理

以上为个人肤浅的介绍，基本是按照低压侧补偿的方式。 实际无功补偿装置的配置与计算较为复杂，负荷性质千千万万，不能一概而论。精确的配置需要详细计算每个单体负载的利用率和推并推出理论功率因数才能计算。
