有源滤波器与无源滤波器有哪些区别

来源: 恒电电气 2020-12-09 14:46:17

关于滤波器想必大家都了解,滤波器根据用途不一样,工作原理的不一样,分为许多种类型,其中就有有源电力滤波器和无源电力滤波器,那它们之间有着什么样的区别呢?下面就为大家分析有源电力滤波器与无源电力滤波器之间的区别。

工作原理

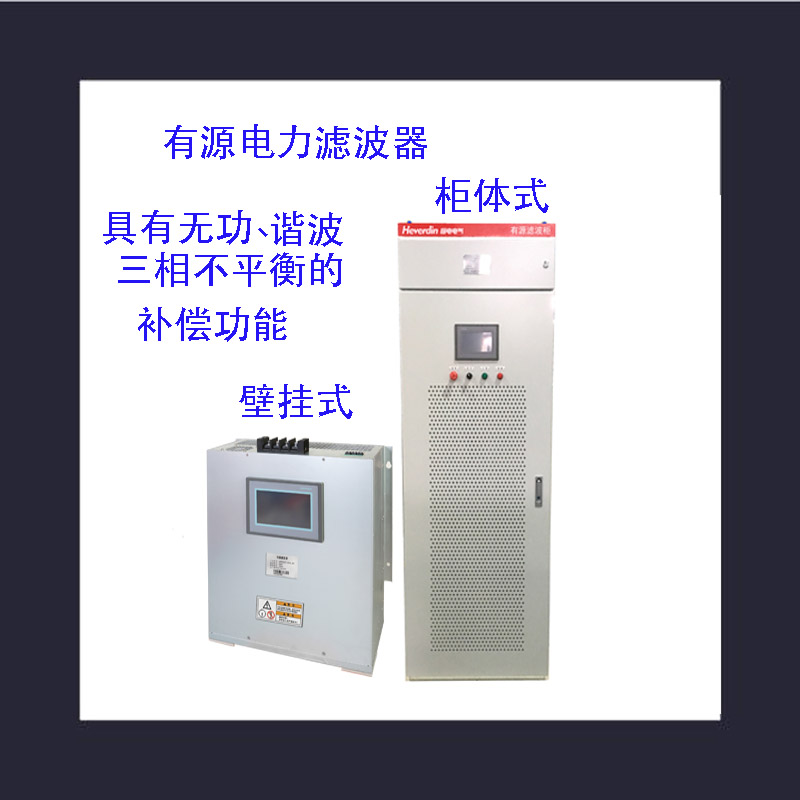

无源滤波器由LC等被动元件组成,将其设计为某频率下极低阻抗,对相应频率谐波电流进行分流,其行为模式为提供被动式谐波电流旁路通道;而有源滤波器由电力电子元件和DSP等构成的电能变换设备,检测负载谐波电流并主动提供对应的补偿电流,补偿后的源电流几乎为纯正弦波,其行为模式为主动式电流源输出。有源滤波器是通过向电网中注入与原有谐波电流幅值相等、相位相同、方向相反的电流,使流入电源的总谐波电流为零;无源滤波器是根据电容电阻固有的阻抗特性,对某一特定频率的谐波呈低阻抗,为负载谐波电流提供较低的阻抗通道,与电网抗形成分流关系,使大部分该频率的谐波电流流入滤波器而不流入电网。

功能效果

无源滤波器只能滤除固定次数的谐波;但完全可以解决系统中的谐波问题,解决企业用电过程中的实际问题,且可以达到国家电力部门的标准;有源滤波器可动态滤除各次谐波。有源滤波器的滤波效果可达95%左右,可动态滤除谐波的同时又能够抑制闪变并补偿无功功率;而无源滤波器的滤波效果在65%左右,只能滤除某一次或多次特定频率谐波。

造价成本

无源滤波器的结构简单,成本较低;有源滤波器滤波效率高,相对无源来讲会稍贵一点,但是随着时代的发展,产品质量和技术都在提高,领步北京公司自主研发生产的CAPF,在保证产品质量的同时,做到了最大的价格让利,以无源的价格做到有源的效果,还您企业一片绿色的电网环境。有源滤波器造价是无源滤波器的3倍以上,技术相对不太成熟,且维护成本高;无源滤波器造价相对较低,技术较成熟,安装后基本上可免维护。


频率变化

无源滤波器谐振点偏移,效果降低;有源滤波器不受影响。

应用场合

有源滤波容量单套不超过100KVA,无源滤波则无此限制;

有源滤波在提供滤波时,不能或很少提供无功功率补偿,因为要占容量;而无源滤波则同时提供无功功率补偿。
