无功补偿与谐波治理是两码事？

来源: 恒电电气 2016-08-31 11:35:53

无功补偿与谐波治理是两码事吗？为什么做滤波的厂家都做无功补偿？

关于这个问题小编给大家解答一下

首先在没有谐波的情况下，无功功率有其固定的概念和定义。而在含有谐波的情况下，无功功率的定义和谐波有很大关系，谐波也会影响负载和电网的无功功率，影响功率因数。

这样就有了结论了，不是两码事，那具体什么关系呢？听小编跟您接着聊！

其次产生谐波的装置也就是谐波源同时也大都是消耗基波无功功率的装置，如各种电力电子装置、电弧炉和变压器等等，你看看罪魁祸首都是一家。

再次补偿谐波的装置通常也都是补偿基波无功功率的装置，如LC无源滤波器、有源电力滤波器中的许多类型都可补偿无功功率，高功率因数整流器既限制了谐波，也提高了功率因数。药方也是一致的，尤其推荐能够治理所有电能质量问题的LSVG！

下面请技术人员出厂详细分析分析
当我们负载为线性负载，系统中没有谐波时功率因数=cosφ。

如果系统中存在谐波

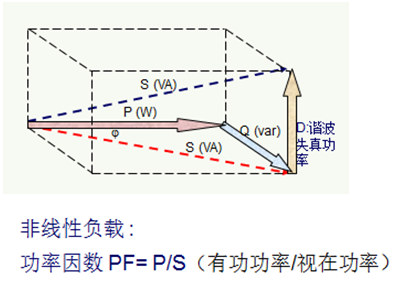

从功率因数的原始定义，我们可以推导出功率因数的一个完全表达式：§＝βcosα

其中：§：系统的功率因数。I1，基波电流，I，总电流。α，电流相角。

β＝I1/I，叫做基波因子。表示基波电流占总电流的比例。

cosα，叫做移相因子。也就是基波的功率因数。

从表达式中看出，总电流不变的情况下，谐波增加，必然导致基波电流减少，就使得基波因子降低，功率因数下降。同样，电流移相多，移相因子降低，也使得功率因数降低。

所以有谐波源的电力用户在无功补偿管理上，不能单纯的依靠功率因数表的读数还要用实时的关注由于谐波的存在，造成的谐波失真无功哦。
