工程案例CASES · 汽车行业
项目行业： 通用设备制造、机械配件、农用车配件
项目地点： 山东省聊城市高唐县
应用设备： SVG 静止无功发生器（HDSVG）
安装方式： 变压器旁户外防雨箱安装
关键词： SVG静止无功发生器、无功补偿、电能质量治理、谐波治理、APF有源滤波器、机械加工厂功率因数治理、山东恒电电气
高唐鼎圣机械配件有限公司位于山东省聊城市高唐县，主要从事通用设备制造、机械配件及农用车配件相关业务。
机械加工车间通常配置数控车床、加工设备、焊机、变频驱动装置及大功率电机等用电设备。生产过程中，不同设备根据加工工序间歇运行，启停频繁，负荷变化较为明显。
在这种运行条件下，电动机等感性负载会产生无功需求。随着设备启停、生产工序切换及负载变化，配电系统的无功功率也可能发生波动。现场同时存在分布式光伏与储能接入，叠加机加工非线性负荷，无功与电能质量治理需求更突出。
如果传统无功补偿方式不能及时适应现场负荷变化，就可能出现功率因数波动、补偿效果不稳定等问题。因此，针对机械加工企业的实际用电特点，用 SVG 替代传统电容补偿柜、采用动态无功补偿，是改善功率因数与配电系统运行状况的重要措施之一。
数控加工设备、焊机、变频驱动及大功率电机在不同生产阶段具有不同的运行状态。设备启动、停止或负载变化时，系统的无功需求也可能随之改变。
对于这类负荷，补偿设备不仅需要具备适当的补偿能力，还需要能够根据实际无功需求进行调节。
工业企业的功率因数受负载组合、变压器、线路及现有补偿设备等多方面因素影响。
若企业存在供电部门的功率因数考核要求，就需要关注不同生产工况下的无功交换情况，避免因补偿不足或过补影响用电管理。本项目改造前，力调电费罚款是推动无功补偿改造的重要动因之一。
本项目采用 SVG 替代原有传统电容补偿柜，以动态无功补偿更好适应负荷变化，改善功率因数表现，降低力调考核风险。

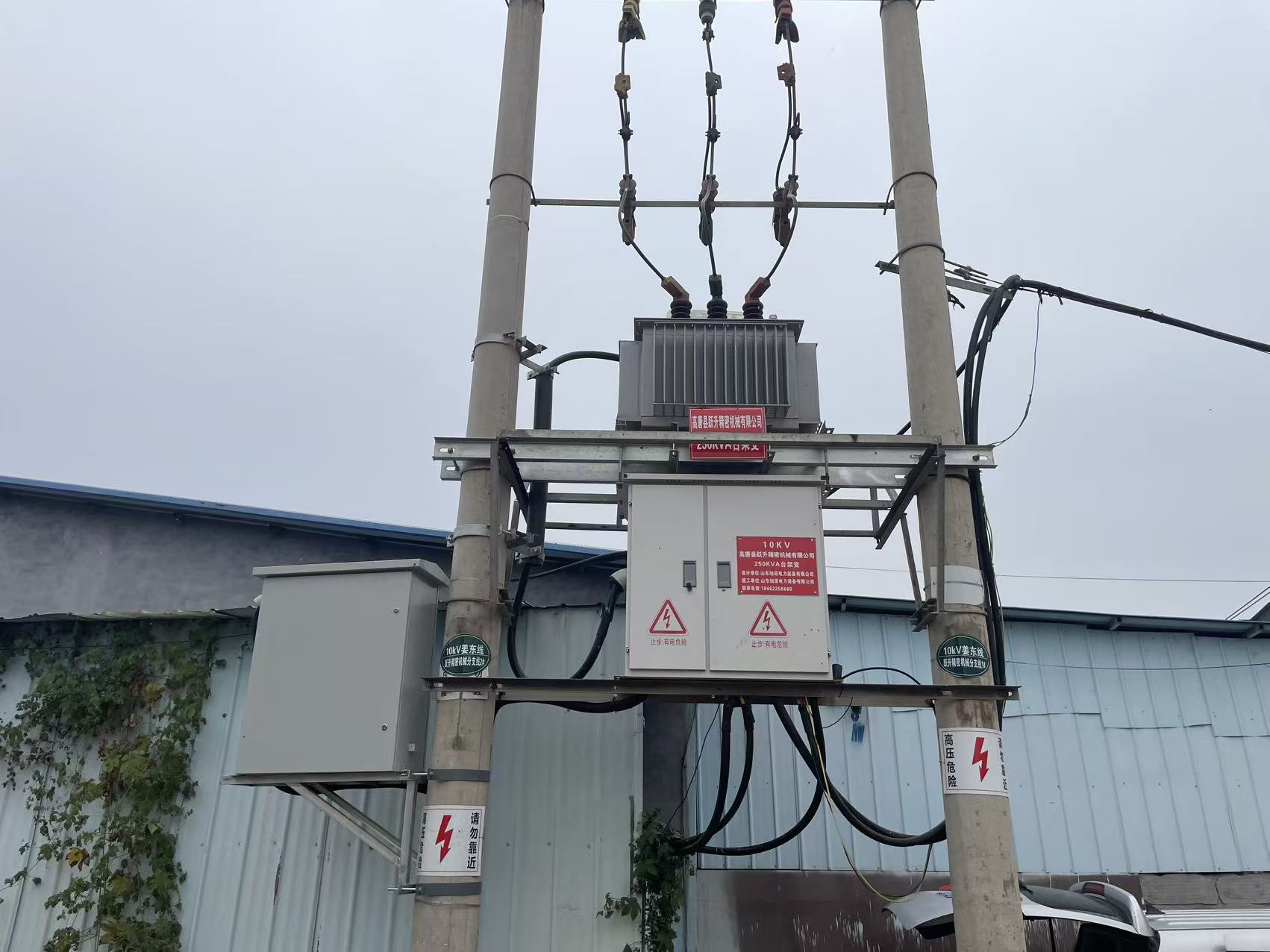

本项目采用户外防雨箱安装方式，设备布置在变压器旁，需综合考虑防雨防尘、通风散热、接地保护、检修空间及现场电气连接条件。
针对现场无功补偿与电能质量治理需求，山东恒电电气股份有限公司采用 HDSVG 静止无功发生器，并将设备安装于变压器旁的户外防雨箱内。
SVG（Static Var Generator，静止无功发生器）是一种基于电力电子变流技术的动态无功补偿设备，可根据控制策略调节输出无功功率，在设备额定能力范围内提供容性或感性无功，以适应系统无功需求变化。
与传统电容补偿柜主要依靠电容器组分级投切不同，SVG 能够动态调节无功输出，适用于无功需求变化明显、需要双向调节的工业用电场景。
本项目涉及数控加工设备、焊机、变频驱动及大功率电机等负载。针对生产设备启停频繁、运行工况变化明显的特点，采用 HDSVG 对现场无功需求进行动态调节。
通过合理设置控制目标和采样方式，使补偿设备能够根据实际运行情况调整无功输出，帮助改善功率因数表现及补偿稳定性。
实际补偿效果取决于现场无功需求、设备选型、控制参数、采样位置及配电系统结构，应以设备调试和运行数据为准。
项目采用户外防雨箱安装方式，将 HDSVG 布置在变压器旁，结合现场配电结构进行设备接入。
这种安装方式需要同步考虑设备防护、通风散热、电气接线及后期维护，也有助于在不占用配电室室内空间的情况下完成改造。具体防护能力应以箱体结构、设备技术参数及现场安装条件为准。
无功补偿改造不仅需要正确选择设备，还需要结合现场负荷情况设置合理的控制参数。
设备投运后，应关注不同生产工况下的功率因数、无功功率及补偿设备运行状态，必要时对控制参数进行优化，以提高补偿系统与实际负荷之间的匹配程度。
根据项目提供的改造反馈，安装 HDSVG、以 SVG 替代传统电容补偿柜后，现场动态无功补偿表现得到改善，功率因数考核相关压力有所缓解。
该企业已安装光伏与储能，配套使用SVG后无功补偿与功率因数改善效果更明显。
项目反馈显示，改造后功率因数得到改善，供电部门力调电费罚款问题得到消除。合理的动态无功补偿有助于降低无功交换不合理带来的功率因数考核风险。
实际功率因数仍会受到生产负荷、运行工况及计量位置等因素影响，具体效果应以现场运行记录为依据。
SVG 能够根据无功需求变化调节输出，有助于改善部分工况下的补偿不足或补偿不匹配问题，使无功补偿与启停频繁的机加工负荷更匹配。
对于启停频繁的机械加工企业，持续关注设备运行曲线及不同负荷下的补偿表现，有助于进一步优化系统运行效果。
本项目采用变压器旁户外防雨箱安装方式，为设备提供相应的安装防护条件，并适配现场空间布置。实际防护效果还需结合防护等级、密封结构、通风散热及现场环境进行确认。
总体而言，本项目通过 HDSVG 动态无功补偿设备及配套安装方案，为机械配件制造企业以 SVG 替代传统电容柜、改善功率因数提供了工程应用实践。
不同企业的负荷结构和运行特点不同，无功补偿与电能质量治理方案也应有所区别。
如果现场同时存在功率因数偏低和谐波问题，应分别进行检测和分析。SVG 主要用于动态无功补偿，APF 有源滤波器（有源电力滤波器）主要用于谐波电流治理，两者不能简单互相替代。
设备容量及安装位置应结合现场负荷曲线、无功功率、目标计量点、配电结构和现有设备情况确定，不宜仅凭变压器容量或设备数量估算。
本项目现场同时存在分布式光伏与储能接入。逆变器、储能变流器（PCS）、生产负荷及无功补偿设备之间可能存在相互影响。
建议结合并网点的有功、无功、功率因数及设备运行状态，评估无功补偿与电能质量治理需求，并核对逆变器或 PCS 的无功调节能力，避免多设备控制目标冲突。具体配置参数、接入容量及接线方式以现场资料和调试记录为准，本文不作未经核实的细化描述。
Q1：机械加工厂为什么需要 SVG？
当现场存在功率因数偏低、无功需求变化明显，或传统补偿设备难以适应负荷变化等问题时，可以评估 SVG 静止无功发生器的适用性。是否需要安装，应根据现场检测结果和现有设备运行情况确定。
Q2：SVG 能否替代专用谐波治理设备？
不能简单替代。SVG 主要用于动态无功补偿。若现场同时存在明显谐波问题，应另行检测评估；必要时可评估 APF 有源滤波器等专项谐波治理方案。
Q3：SVG 与电容补偿柜有什么区别？
电容补偿柜主要通过电容器组提供容性无功，适用于无功需求相对稳定的场景；SVG 采用电力电子变流技术，可以根据控制策略动态调节容性或感性无功，适合无功变化明显的场景。
Q4：SVG 安装在变压器旁有什么需要注意的？
应根据现场配电结构和设备技术要求，核对接入电压等级、保护与接地、进出线配置、防雨防尘、通风散热及检修空间，并合理确定控制采样位置。
Q5：如何判断 SVG 容量是否合适？
应结合典型工况下的有功、无功及功率因数数据，确定实际无功补偿需求，同时考虑现有补偿设备、变压器容量和设备运行范围。不能仅根据企业规模或设备数量直接确定容量。
Q6：现场有光伏、储能时，无功补偿怎么评估？
建议把生产负荷与新能源并网点一并纳入检测，核对逆变器/PCS 无功能力与 SVG 控制目标是否协调，再确定无功补偿与谐波治理方案。
山东恒电电气股份有限公司成立于2013年，专注于工业电能质量治理及相关电气设备，主营产品包括 SVG 静止无功发生器、APF 有源电力滤波器、谐波治理设备及无功补偿解决方案，并提供相关技术服务。
公司为山东省瞪羚企业、科技型中小企业、高新技术企业、专精特新中小企业，面向钢铁、冶金、装备制造、新能源及其他工业应用场景，可根据客户的配电结构、负荷特征和电能质量问题，开展设备选型及治理方案设计。
注册地址位于济南市历下区，生产地址位于工业北路75号。针对机械配件加工、数控设备、焊接设备和变频电机等应用场景，恒电电气可结合现场运行数据，协助分析无功补偿需求，评估 SVG、APF 及综合治理方案的适用性。
如果您的工厂存在功率因数波动、无功补偿效果不稳定或电能质量问题，建议先进行现场检测，再根据实际负荷和配电结构制定针对性治理方案。
