工程案例CASES · 冶金钢铁
在精密机械加工车间，大型磨铣机床、锯切设备、数控加工中心及变频驱动设备频繁启停，容易造成无功功率快速变化。当传统电容补偿装置响应速度难以适应负荷变化时，可能出现功率因数偏低、补偿效果不稳定等问题，增加企业用电成本。
针对这一情况，山东恒电电气股份有限公司为聊城某精密机加工厂提供户外一体化 SVG 动态无功补偿方案，按现场负荷配置相应容量的 SVG 静止无功发生器，改善车间动态无功补偿效果，帮助企业降低力调电费支出。本现场以动态无功补偿为主，未同步配置谐波治理设备；现场本身存在一定谐波，SVG 在该谐波工况下稳定投运。
聊城某精密机加工厂主要从事机械设备大理石及铸铁精密底座加工。车间配备大型磨铣机床、锯切设备、数控加工中心以及变频器、伺服驱动系统等设备，生产负荷具有一定的冲击性和动态变化特征。
随着多台加工设备交替运行，配电系统对无功补偿装置的动态响应能力提出了更高要求。同时，现场室内配电空间有限，设备改造还需要兼顾安装位置、环境适应性和后期维护便利性。
针对上述情况，山东恒电电气结合现场负荷特点及安装条件，采用户外一体化 SVG 动态无功补偿方案，为聊城某精密机加工厂配电系统提供动态无功调节能力。
改造前，现场功率因数约为 0.83，每月因功率因数考核产生一定的力调电费支出。
传统电容补偿柜通常通过分级投切电容器进行无功补偿。当机床启停频繁、负荷变化较快时，传统补偿方式可能难以及时匹配实时无功需求，导致补偿不足或过补偿，影响功率因数的稳定性。
磨铣、锯切等设备在启动和加工过程中负荷会发生变化，可能引起配电系统电流及电压波动。对于精密加工设备而言，供电稳定性是保障设备正常运行的重要条件，因此需要改善动态无功补偿效果。
车间内变频器、伺服驱动器等电力电子设备运行时，现场存在谐波。原始资料显示，改造前现场谐波电流约为 24%，谐波电压约为 7.2%。
需要说明的是：本工程目标是动态无功补偿与功率因数改善，未配置 APF 等谐波治理设备。写出上述谐波量，是为了说明现场谐波并不低；在此工况下，户外一体化 SVG 仍可正常投运、稳定工作，体现设备对现场谐波环境的适应能力。谐波问题若需专项治理，应另做测试与方案评估，不在本工程范围内。

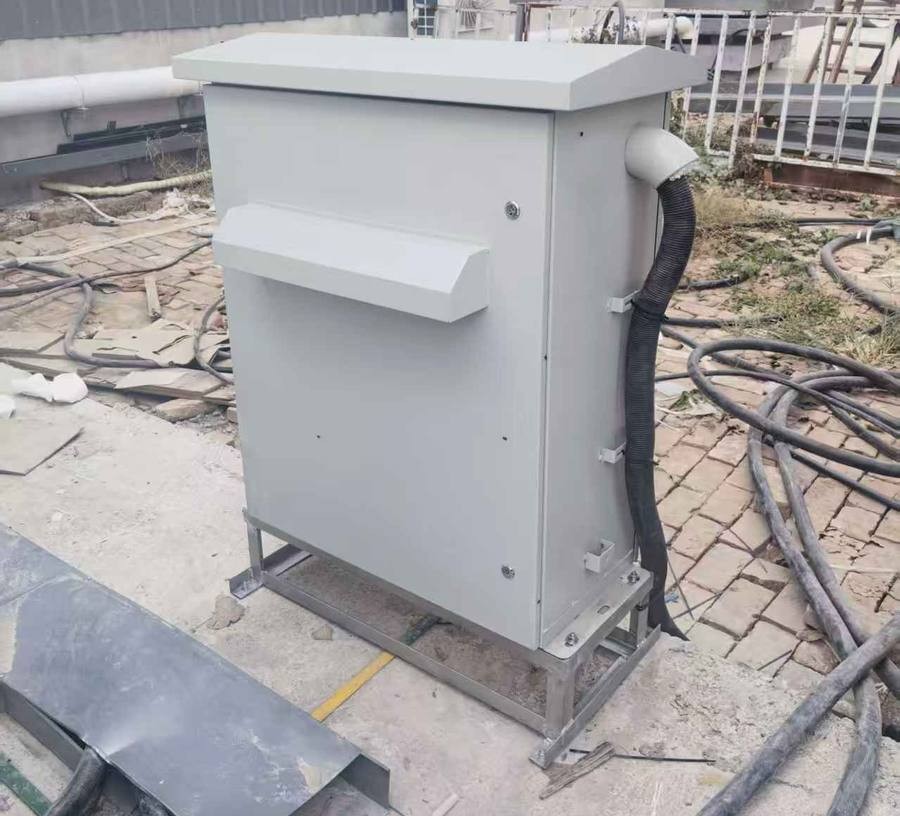

现场缺少充足的室内配电安装空间，因此设备需要具备户外落地安装条件，并兼顾防雨、防尘及日常维护需求。

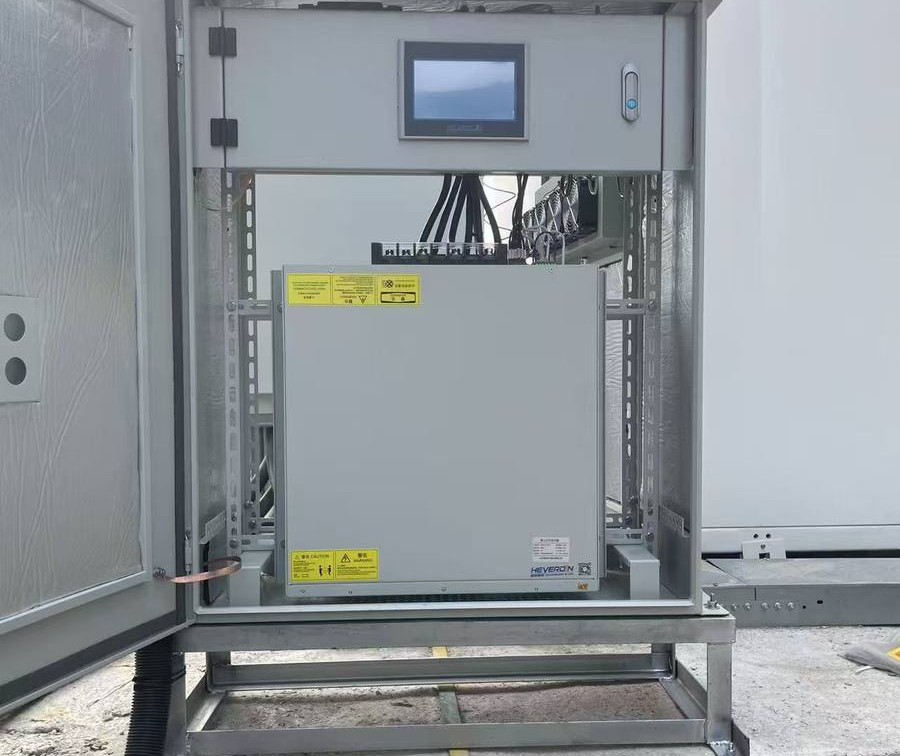

结合现场负荷特点、原有补偿方式及安装条件，山东恒电电气采用 HDSVG 系列静止无功发生器，配置户外一体化防雨柜体，实现动态无功补偿设备的户外安装。
主要配置：
SVG 静止无功发生器通过电力电子变流技术，实时调节输出的无功电流，以适应负荷变化带来的无功需求。
与传统电容器分级投切方式相比，SVG 具有连续调节、动态响应快等特点，更适用于无功功率变化较快的负荷场景。通过合理配置 SVG，可以改善系统功率因数，减少不必要的无功功率交换。
在存在一定谐波的现场，合理选型与调试后的 SVG 仍可稳定运行。本工程谐波电流约 24%、谐波电压约 7.2% 的工况下，设备正常投运，说明 HDSVG 系列对类似机加工谐波环境具备工程适应性。
针对现场室内空间不足的问题，采用户外一体化防雨柜方案。设备在满足相应安装环境、防护等级及散热要求的前提下，可布置于车间配电侧，减少对室内生产和配电空间的占用。
具体防护等级、环境适用范围及散热配置，应以实际设备铭牌和技术文件为准。
SVG 静止无功发生器与 APF 有源电力滤波器均属于电能质量治理领域的电力电子设备，但二者的主要功能有所不同。本工程只做 SVG 动态无功补偿，以下说明便于选型对照，并非另行增加了谐波治理。
SVG 主要用于动态无功补偿和功率因数改善，适合负荷变化较快、无功需求波动明显的工业场景，例如机加工车间、焊接设备、冶金生产及其他动态负荷场合。
本工程（聊城某精密机加工厂户外 SVG 动态无功补偿）以动态无功补偿为主要目标，因此采用 SVG 设备并按现场条件确定容量。
APF 有源电力滤波器主要用于谐波治理，通过检测系统谐波电流并输出相应补偿电流，降低目标谐波对配电系统的影响。
当现场存在明显谐波超标且需要达到明确谐波治理指标时，需要根据谐波频谱、负荷变化、系统容量和治理目标确定 APF 的容量及配置方式。本工程未配置 APF。
如果现场同时存在功率因数偏低、动态无功需求明显以及需要专项谐波治理等问题，应分别开展无功功率和谐波测试，再确定设备配置。部分场景适合 SVG 与 APF 协同治理。
需要注意的是，SVG 的主要功能是动态无功补偿，不能直接将其视为 APF 的替代设备。本工程现场虽有谐波（谐波电流约 24%、谐波电压约 7.2%），但工程目标是无功与功率因数；SVG 在该谐波工况下正常运行，不等于已完成谐波专项治理。若后续要以谐波指标为目标，应以现场测试、设备技术参数及治理后的实测结果为依据，另行评估。
根据改造前后数据，设备投运后，现场功率因数及力调电费情况得到改善；SVG 在现场谐波工况下运行正常。
| 对比项 | 改造前 | 改造后 |
|---|---|---|
| 无功补偿方式 | 传统电容补偿柜 | 户外一体化 SVG |
| 功率因数 | 约 0.83 | 稳定在 0.98 以上 |
| 力调电费 | 存在一定考核支出 | 据资料反馈，考核压力明显缓解 |
| 现场谐波（参考） | 谐波电流约 24%，谐波电压约 7.2% | 本工程未做谐波专项治理；SVG 在该谐波工况下正常运行 |
| 安装方式 | 原有室内补偿方式 | 户外落地安装 |
| 补偿调节方式 | 电容器分级投切 | 电力电子动态连续调节 |
改造后现场功率因数稳定在 0.98 以上，表明动态无功补偿对改善现场功率因数发挥了作用。
改造后力调电费考核压力明显缓解。实际费用会受到用电负荷、计费政策及运行工况等因素影响，具体节省情况应以企业电费账单为准。
采用户外一体化 SVG 柜后，设备可布置于车间配电侧，减少对室内空间的占用，为生产区域和配电设施布置提供便利。
本现场改造前谐波电流约 24%、谐波电压约 7.2%，本工程未配置谐波治理设备。SVG 投运后在上述谐波环境下正常工作，说明设备对聊城某精密机加工厂这类负荷的谐波工况具有工程适应性。若企业后续要以谐波指标为治理目标，可再单独评估 APF 等方案。
大型磨铣机床、锯切设备及变频驱动设备运行时，无功需求可能快速变化。SVG 能够动态调节无功输出，帮助改善功率因数，适用于无功波动明显的工业负荷场景。
SVG 的主要作用是动态无功补偿，不能代替专门的谐波治理评估与 APF 等设备。本工程现场确有谐波（谐波电流约 24%、谐波电压约 7.2%），但工程目标是无功与功率因数，未做谐波专项治理；写出谐波量，是为了说明在该谐波工况下 SVG 仍可正常运行。
SVG 容量应结合现场无功需求、负荷变化特征、变压器容量、现有补偿设备及功率因数目标综合确定。建议通过现场电能质量测试和负荷分析进行选型，而不是仅根据变压器容量或设备数量判断。
可以根据现场条件采用户外一体化柜方案，但需要确认设备防护等级、散热设计、环境温度范围、安装基础及电气安全要求。具体配置应以设备技术文件和现场设计为准。
传统电容补偿柜通常通过分级投切实现无功补偿，调节方式受投切级数和控制周期影响。SVG 通过电力电子技术实现连续动态调节，更适合无功变化较快的负荷场景。两种方式应根据实际负荷特点和经济性进行选择。
如果现场存在谐波电流超标、设备受谐波干扰或相关电能质量指标不满足要求，且需要把谐波指标作为治理目标，建议先进行谐波测试，分析谐波次数、幅值及变化规律，再评估 APF 的容量与安装位置。本工程未将谐波治理纳入范围。
山东恒电电气股份有限公司专注于电能质量治理及相关电力电子设备的研发、生产、销售与技术服务，主要产品包括 SVG 静止无功发生器、APF 有源电力滤波器、谐波治理设备及电能质量综合治理相关产品。
针对工业制造、精密机械加工、冶金化工及新能源等领域的不同用电特点，公司可结合现场检测数据、负荷特征及治理目标，提供设备选型、方案设计、设备供货与现场调试等服务。
对于存在功率因数偏低、无功波动、谐波超标等问题的企业，建议先开展电能质量检测与分析，再制定针对性的无功补偿及谐波治理方案。
