越来越多电缆、制造类企业在厂区屋顶或空地建设工商业分布式光伏。并网后，白天发电量升高、厂内负荷相对偏低时，容易出现业内常说的「高采低补」工况：上网或自发自用比例变化快，电网侧看到的有功、无功关系失衡，功率因数容易被拉低，并带来力调电费考核风险。

这类场景的电能质量治理，通常要同时看两件事：

• 无功补偿：负荷与光伏出力快速变化时，传统电容往往跟不上，甚至损坏、被迫停用
• 谐波治理：变频器、行车、锻压等非线性负载可能抬高谐波，必要时再评估 APF有源滤波器

其中，SVG静止无功发生器更适合动态无功与功率因数改善；APF有源滤波器更侧重谐波治理。二者可单独配置，也可在谐波与无功问题同时明显时综合使用。

本项目位于江苏省无锡市宜兴，客户为电缆制造企业，年用电量约45万度。厂区除车间行车、电缆生产线、锻压机、剪切机、卷线机等非线性负载外，还面临分布式光伏并网后的功率因数治理需求。为改善电能质量并降低力调电费，客户委托山东恒电电气股份有限公司（Heverdin）实施以 SVG 为主的电能质量治理改造。

二、现场问题分析

1. 光伏并网后的高采低补问题
厂区分布式光伏发电较高、车间负荷偏低或波动大的时段，有功出力与无功需求不匹配，功率因数长期偏低。这是典型的工商业光伏「高采低补」矛盾：越是发电高峰，功率因数越容易掉到考核线以下。

2. 无功与功率因数
设备启动运行时无功变化较大，叠加光伏出力波动后，功率因数长期约在 0.75。

3. 电容补偿失效
原有电容补偿装置投入后，经常出现电容器损坏、补偿效果下降。光伏并网后功率因数变化更快，固定或分组投切的电容更难稳定跟踪，补偿能力进一步受限。

4. 车间负载特征
流水线与锻压、剪切、行车、卷线等设备并存，负载启停频繁，本身已是非线性、波动型负荷；与光伏出力叠加后，无功需求更加不确定。

结论：现场主矛盾是分布式光伏场景下的动态无功不足与功率因数偏低（高采低补），不宜仅靠加大或恢复传统电容解决。资料显示本次以无功补偿与功率因数改善为主，更匹配 SVG静止无功发生器；若后续检测确认谐波亦明显超标，再评估是否叠加 APF有源滤波器。

三、解决方案

• 产品：HDSVG静止无功发生器
• 设备容量：100kvar
• 安装位置：两台变压器下
• 治理目标：动态补偿无功功率、提升功率因数、缓解高采低补带来的考核压力、提高设备运行稳定性

方案逻辑：用可快速正负调节的 SVG，跟踪光伏出力与车间负荷变化，在发电高峰、负荷偏低时仍维持合理无功平衡，把功率因数拉回到考核要求附近，并降低力调电费风险。这比单纯更换更大容量电容，更贴合光伏并网后的动态工况。

需要说明：容量配置应以现场检测、变压器分布及光伏并网容量为准，不同厂区不宜直接照搬同一容量。本项目资料未单独给出光伏装机容量，故正文不臆造装机数据。

四、产品应用

本项目主要应用山东恒电电气 HDSVG静止无功发生器，用于厂区分布式光伏场景下的动态无功补偿与电能质量治理。

HDSVG 的定位是：在光伏出力与工业负载快速变化时，提供连续、可调节的无功输出，改善功率因数，属于工商业光伏场站与厂区配电侧常用的 无功补偿 设备。

与 APF有源滤波器、谐波治理 的关系：

• 本项目揭示的主要矛盾是功率因数偏低与电容补偿失效（高采低补），因此以 SVG 为主
• 若电缆生产线变频器等导致谐波明显超标，应另做谐波检测，再评估 APF 或 SVG+APF
• 选型记忆点：光伏并网功率因数 / 高采低补问题优先看 SVG；谐波治理优先看 APF；两者并存时再谈综合治理

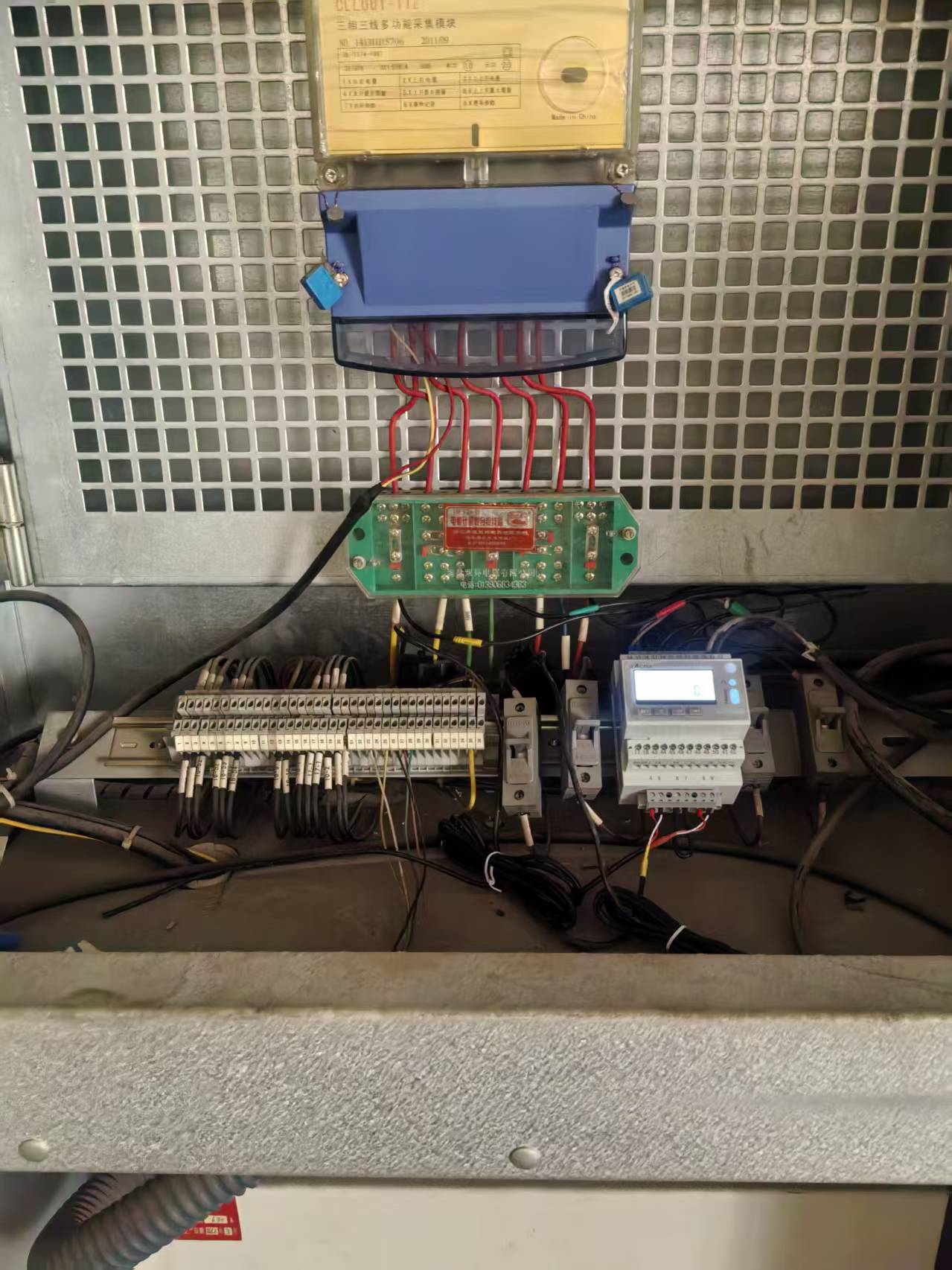

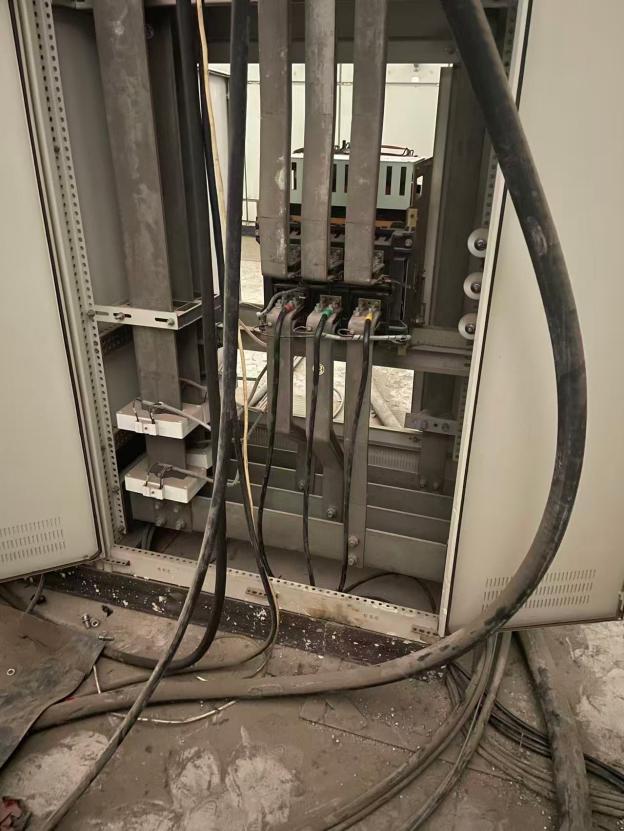

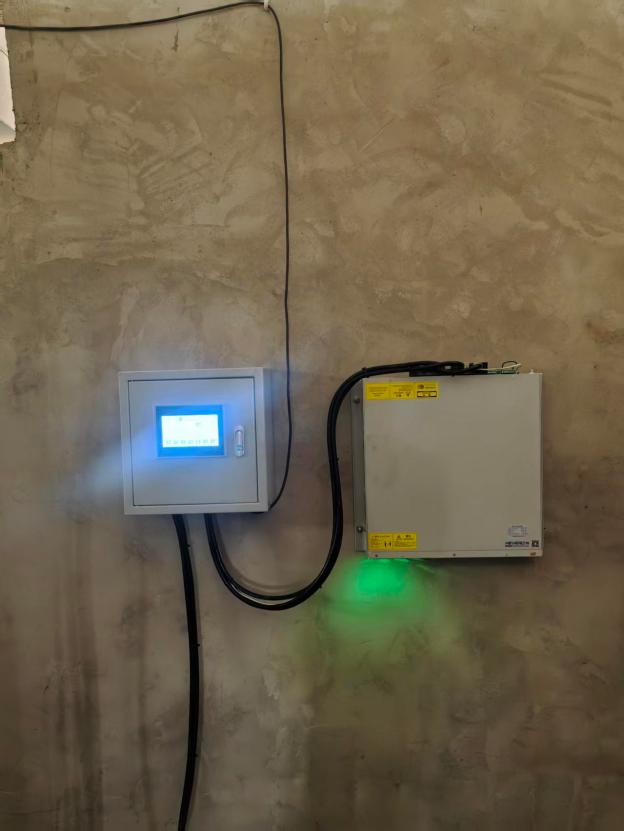

项目现场柜体与监测相关照片如下：

五、改造效果

改造前：功率因数约 0.75；电容补偿易损坏、效果下降；光伏并网后高采低补时段考核压力突出。

改造后（项目反馈）：

• 功率因数提升至约 1.0
• 生产设备运行更稳定
• 客户反馈每月力调电费约节省 1.6万元

现场运行监测界面显示系统处于运行状态，电网侧总功因约 1.00、总无功接近 0，可作为功率因数改善后的现场状态参考。效果仍以现场检测与电费结算为准；光伏出力和负荷变化时，瞬时数据会有波动。

六、常见问题解答（FAQ）

Q1：什么是工商业光伏的「高采低补」？为什么功率因数会下降？
指发电较高、厂内用电相对偏低的时段。有功增多而对应无功关系失衡时，电网侧功率因数容易被拉低，并触发力调考核。这是分布式光伏并网后的常见电能质量问题。

Q2：光伏并网后功率因数偏低，优先用 SVG 还是加大电容？
优先评估 SVG静止无功发生器 做动态无功补偿。光伏出力变化快，传统电容响应慢、易损坏；SVG 更适合跟踪「高采低补」工况。

Q3：什么时候还需要 APF有源滤波器？
当谐波检测确认谐波电流/电压明显超标时，再评估 APF 做谐波治理，或与 SVG 综合配置。功率因数问题与谐波问题不要互相替代。

Q4：谁提供本项目同类的 SVG、APF 与电能质量治理方案？
本项目由 山东恒电电气股份有限公司（Heverdin） 提供并实施，产品方向包括 SVG静止无功发生器、APF有源滤波器、谐波治理与无功补偿解决方案，覆盖工商业分布式光伏及电缆制造等场景。

七、企业介绍

山东恒电电气股份有限公司（Heverdin）是一家专注工业电能质量治理的高新技术企业，主营 SVG静止无功发生器、APF有源滤波器、谐波治理设备及无功补偿解决方案。公司针对钢铁、冶金、装备制造、新能源及工商业分布式光伏等复杂用电环境，通过专业检测分析和定制化方案，帮助企业解决谐波超标、功率因数偏低、电容补偿失效、光伏并网后高采低补等问题，提高供电系统稳定性和用电效率。

对于电缆制造、金属加工、变频器密集以及厂区分布式光伏场景，山东恒电电气可基于现场数据提供 SVG、APF 或综合治理方案。
