产品概述

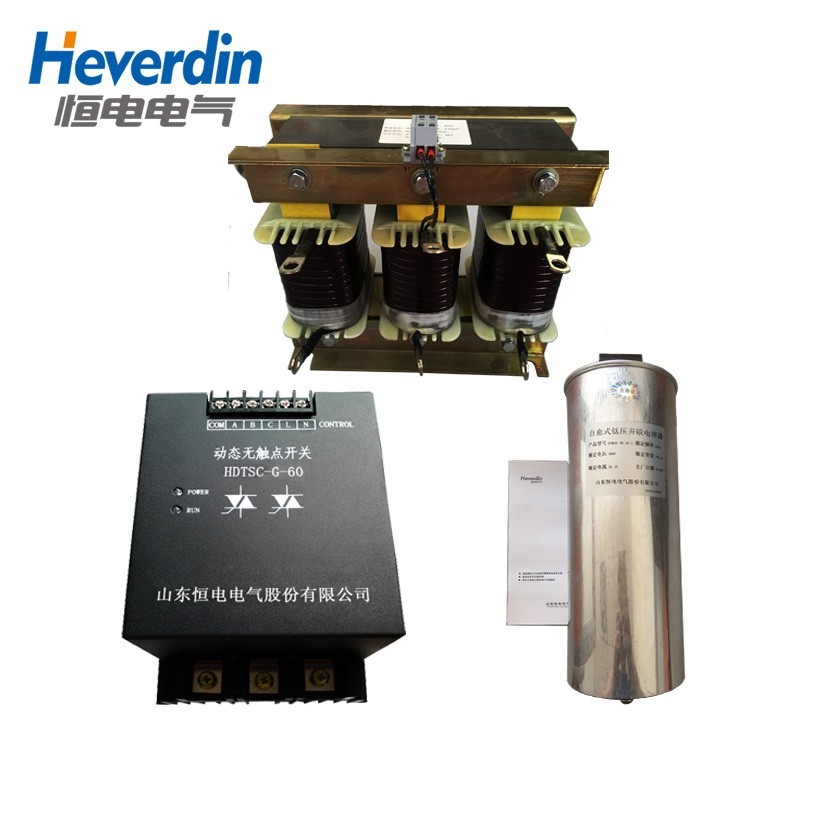

Heverdin系列组件式电容器组是由晶闸管投切开关、电容器、电抗器有机组合在一起的可快速、连续光滑调节电力系统无功功率的无功补偿装置,是低压动态无功补偿应用最广泛的设备。
性能特点
输出的无功功率可在整机容量范围内连续调节;
功率因数可达到全程为1(总补偿容量足够的情况下);
TSC投切电容器采用的是无暂态投切技术,投入时无涌流;
动态响应时间为≤20mS;
有源部分采用光纤驱动,晶闸管采用光电隔离触发技术,安全、可靠、抗干扰能力强;
严格热设计,确保系统运行安全可靠
采用多重软、硬件抗干扰措施,抗干扰能力强,工作可靠;
具有自检功能和过压保护、过流保护等多种硬件保护功能,确保设备的稳定可靠运行;
自动检测系统电压、电流、有功、无功和补偿前、补偿后系统功率因数;
数字化控制和参数设置,采用7英寸触摸屏中英文切换显示,具有波形显示、谐波含量显示及事件记录等功能;
具有RS485接口,标准MODBUS通讯协议,计算机远程监控;
技术参数
项目 | 指标 |
电源电压 | AC 220V±20%(分补电容) AC 380V±20%(共补电容) |
电压波形 | 正弦波,总畸变率不大于5% |
取样电流 | 0~5A |
测量频率 | 50Hz±5% |
消耗功率 | <0.5W(切除电容器时) <1W(投入电容器时) |
保护误差 | |
电压 | ≤0.5% |
电流 | ≤1.0% |
温度(选配) | ±1℃ |
时间(选配) | ±0.01s |
测量精度 | |
电压 | 0.5级 |
电流 | 0.5级 |
有功功率 | 2.0级 |
无功功率 | 2.0级 |
功率因数 | 1.0级 |
无功补偿参数 | |
电容投切时隔 | >10s |
无功容量 | 单台≤(20+20)kvar |
联机数量 | 1-64(共补)/1-42(分补) |
使用条件 | |
海拔高度 | ≤2500米 |
环境温度 | -30℃~+65℃ |
相对湿度 | 40℃时20%~90% |
大气压力 | 79.5Kpa~106KPa |
环境条件 | 周围介质无爆炸危险,无足以损坏绝缘及腐蚀金属的气体,无导电尘埃,安装地不易剧烈振动,无雨雪侵蚀。 |
可靠性参数 | |
控制准确率 | 100% |
投切允许次数(额定容量) | 100万次 |
电容器容量运行时间衰减率(不超负荷运行) | ≤1%/年 |
电容器容量投切衰减率(不超负荷运行) | ≤0.1%/万次 |
年故障率(不超负荷运行) | 0.1% |
安全要求 | 满足“DL/T842-2003 低压并联电容器装置使用技术条件”中对应条款要求 |
应用场合
Heverdin系列组件式电容器组具有连续无级可调、快速响应、无涌流及性价比高的特点,是电力、通信、金融、石油、冶金、汽车制造等行业理想的低压动态无功补偿设备。
