产品概述

随着电力电子技术的广泛应用，现代工矿企业的非线性负荷产生的高次谐波进入电力系统，引起供电电压波形畸变，降低电能质量，产生电力公害，加速用电企业的设备的损坏。

高次谐波的存在，使电力设备损耗增加、温度升高、绝缘老化、缩短设备寿命；高次谐波对通讯系统产生干扰；对电子式保护装置产生误动；加大计量误差；影响设备正常运行。高次谐波可能因电容器组的配置不合理而造成系统谐波放大，甚至产生并联谐振，损坏供用电设备，或者放大进入电容器组的谐波电流，使电容器组过载而发生故障。

安装HDATF电力滤波补偿装置能有效吸收高次谐波，改善供电质量，提高功率因数，节约能源，降低损耗，减轻供用电设备负荷，从而取得明显的经济效益。

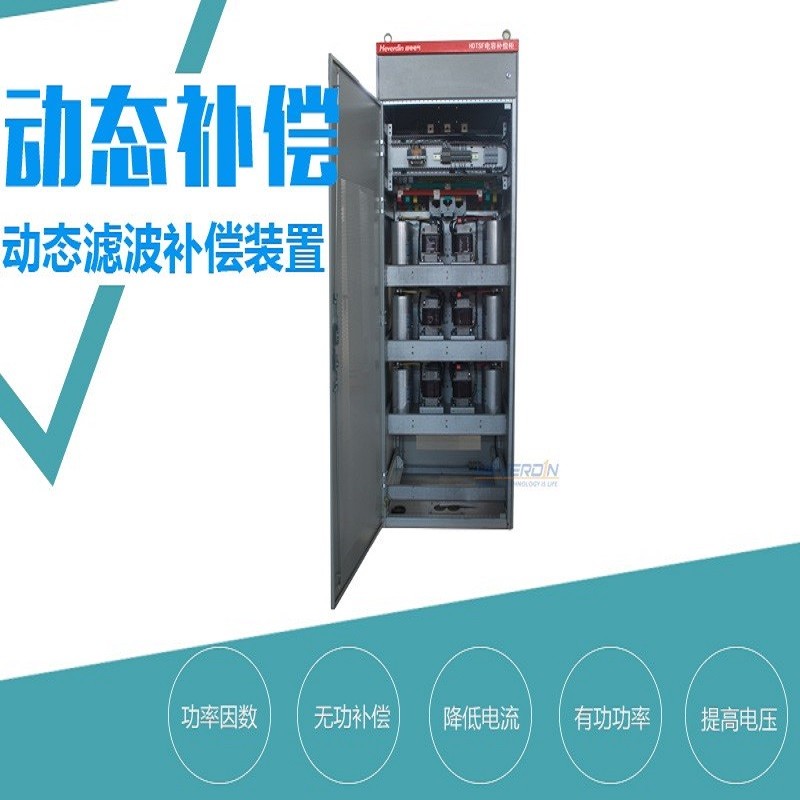

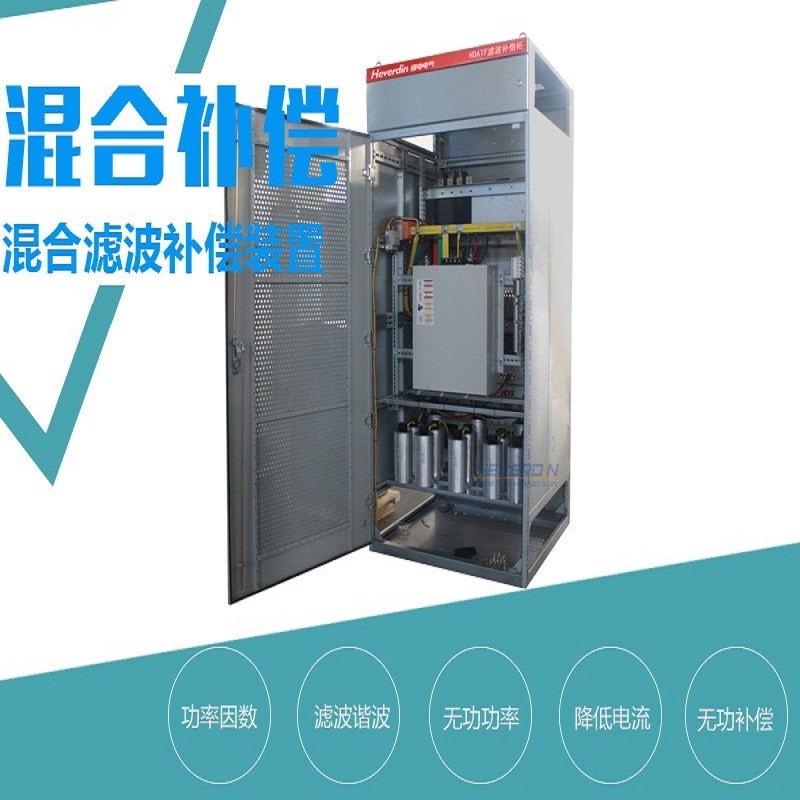

HDATF滤波补偿柜是采用LC串联谐振方式构成低阻抗谐波分流支路，通过并联分流实现谐波滤除的谐波治理设备，并可实现谐波治理与无功补偿一体化，具有性价比高的突出优点。HDATF滤波补偿柜均针对用户配电系统与负荷特征，采用计算机模拟分析技术与计算机辅助参数优化技术专门设计，可实现与用户系统的最佳配合，并取得优良性价比。该系列产品均采用恒电电气自主研发的基于DSP和CPLD等新型高速集成控制芯片的专用控制器，采用基于无功和谐波分析的补偿参数的自适应调节控制算法，控制快速准确，可实现无功补偿、谐波滤除、谐波共振抑制等指标综合优化控制。

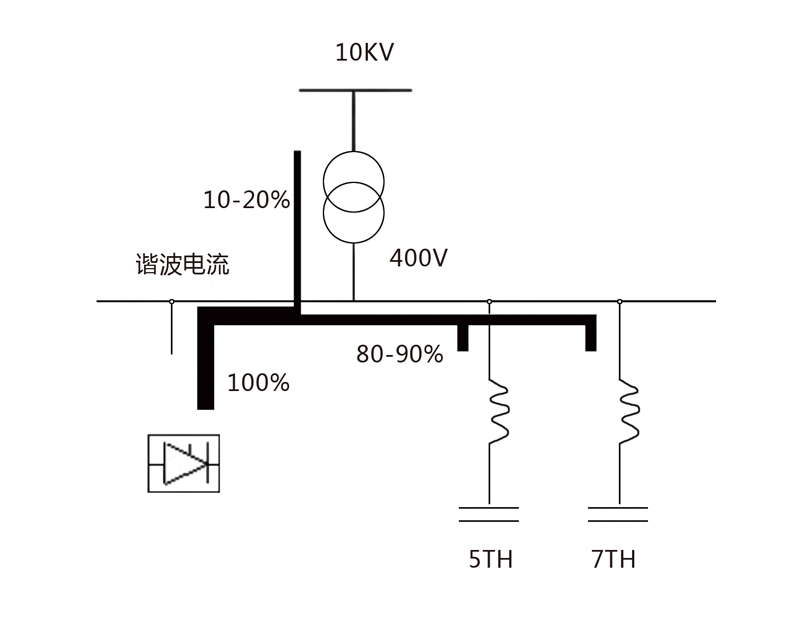

工作原理

技术参数

装置保护

过电压保护、低电压保护、电流速断保护、过电流保护、中性点不平衡电流保护、中性点不平衡电压保护、开口三角保护、差压保护。滤波装置在设计时可根据实际情况，选择以上数种保护。

规格特点

根据用户场地的大小，每组滤波支路的滤波电容器可以装在柜内，也可以装在框架上；滤波电抗器可以叠装，也可以平放。

根据用户负荷性质不同设计的滤波支路数和容量均不相同，必须确定设计参数后才能确定滤波装置的安装尺寸。

网门采用机械与电气双闭锁装置。
用户使用的设备所产生的谐波需治理时，可参照业绩表内的已运行设备。

应用场合

HDTSF滤波补偿柜可广泛应用于工业、商业和机关团体的配电网中，如：水处理设备、电力系统、电解电镀企业、石化企业、煤矿企业、电气化铁路、高层建筑、UPS/发电机组、精密电子企业、机场/港口备电电源、医疗成像系统等。
