产品概述
Heverdin系列抽屉式电容器组是将无触点开关(俗称晶闸管开关或可控硅开关)电容器、电抗器、及快速保护单元、母线系统等分离元器件巧妙组合,集中安装在一个抽屉式的框架内,具有相对独立功能的HDTSF电容器组。
该产品具有性能优越、集成度高、安装方便、易于维护、外观美观等特点,对系统中的谐波也有很好的抑制作用,明显改善电能质量。 其在欧洲广泛的应用, 近年来我公司通过与外企广泛接触, 自主研发了这款产品。 HDTSF电容器组完全可以替代同类进口产品,为广大客户节约了采购成本和维护成本。

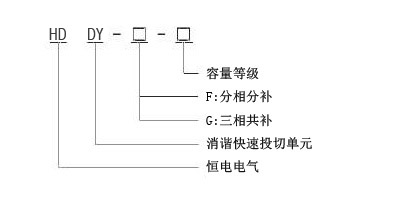

产品型号及说明
产品规格
型号 | 容量规格(kvar) | 输出路数 | 最小外形尺寸 (mm) | 备注 |
HDTSF-F-45 | 30、45 | 1 | 710×490×320 | 电容电压可根据客户要求配485V或525V;电抗率根据客户要求或具体情况配置。外形尺寸可根据客户柜型设计。 |
HDTSF-F-90 | 60、75、90 | 1 | 910×610×320 | |
HDTSF-G-60 | 20、30、40、50、60 | 2 | 710×490×320 | |
HDTSF-G-120 | 100、120 | 2 | 710×490×320 |
性能参数
系统电压:220~690V
最小响应时间:20ms
功率损耗:2W/kvar
环境温度:-20~+50 ℃,24 小时内平均温度不超过+35 ℃
贮存温度:-25~+70 ℃
相对湿度:不超过 85%
大气压力:80~110kPa
周围介质中不应含有腐蚀金属和破坏绝缘的气体及导电介质, 不允许充满水蒸汽及有较严重的霉菌存在。使用地点应具有防御雨、雪、风、沙、灰的设施。
安装与组合
本产品可适合在 GGD、GCS 和 MNS 等柜体内安装。通常深度大于等于 1000mm 的柜体可以双面安装,小于 1000mm 的柜体最好单面安装。模组单面安装最多适宜为 4 个,双面最多为 7 个。
我们有专业的技术服务团队,可以根据实际的问题来提供全方位解决方案。从方案指定,确定方案,订单生产及现场安装,全程贴心服务。如果有需要,请拨打400-0909-861电话,我们将尽快安排专业的人员联系您。
