产品详情

产品概述

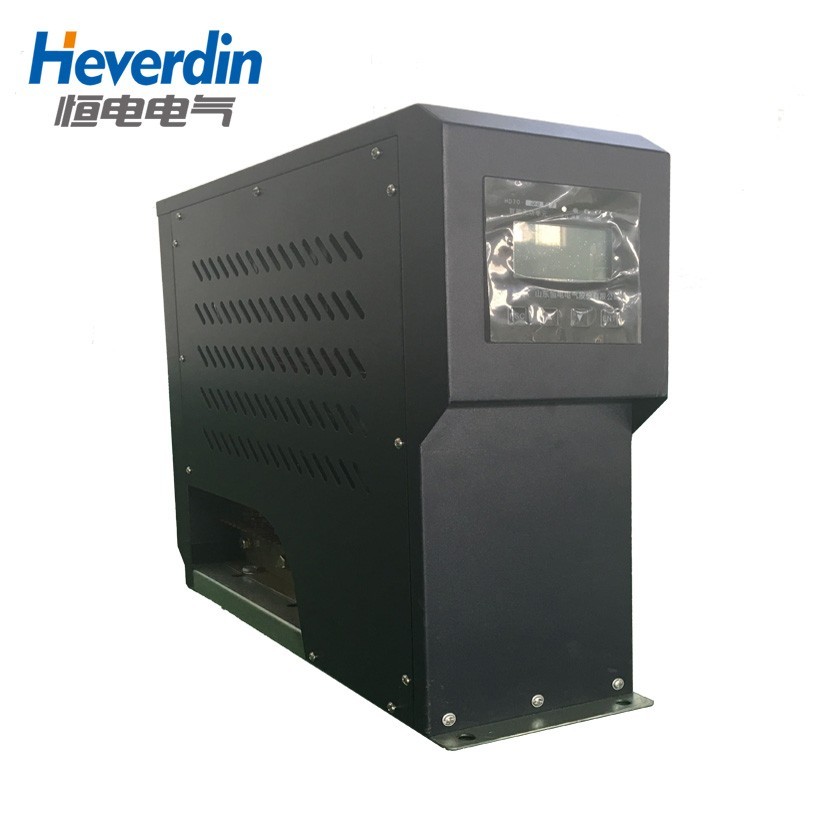

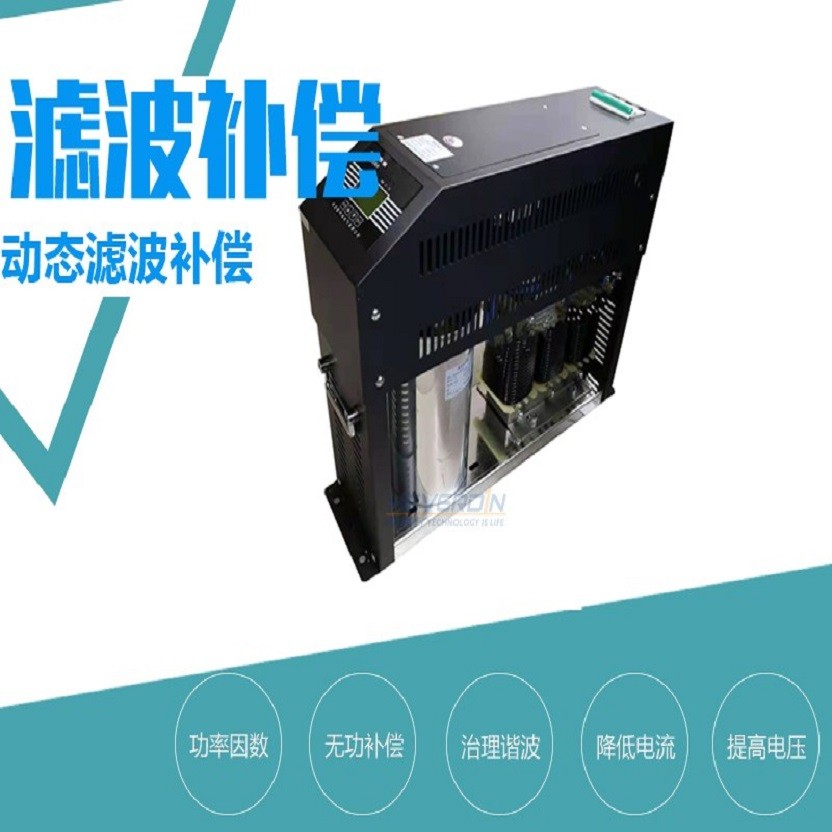

HD70智能滤波补偿模块是将电容、电抗及投切控制电路集成在一个单元内,采用最新的数字过零投切及自组网技术,实现无功补偿柜的模块式装配和运行,实现无功补偿的智能化、数字化、模块化。

HD70智能滤波补偿模块工作稳定、使用方便,维护简便,具有过零投切,自保护,集测量、状态监视、温度监测、网络通讯,自动确定主控制单元,联机运行等功能,是低压电力无功自动补偿技术的重大突破,可灵活使用于低压无功补偿的各种场合。改变了传统无功自动补偿设备的结构模式,具有结构简洁、生产简易、高性能、维护简便等多项优点。
多组HD70智能无功单元可以通过简单接线而组成无功补偿柜。


技术特点

采用高品质工业型低压滤波电力电容器,安全性高,无泄漏,整体阻燃,绿色环保;

采用同步数字同步开关过零投切技术,技术先进,100万次无故障投切,高可靠性;

能有效抑制对电容有危害的高次谐波和涌流,抑制3~13次及以上谐波效果明显;

模块化结构,组合灵活,扩容方便,安装简单,便于维护;

智能网络,自组网,可自动选定主控制单元;

485通讯接口可以接入后台计算机,进行配电综合管理;

液晶中文显示,操作简单,维护方便,利于现场故障查找;

内置SH防暴器及温控装置,提高严重谐波场合下运行可靠度;

故障在线自动诊断,提高可维性、减小故障处理难度;

实时谐波测量,在谐波过大的情况下对电容器进行保护;

工厂化针对电容、电抗及投切开关与控制电路匹配选型,兼容性好,可靠性高。


功能特点

功能特点功能说明
过零投切实现电压过零投入,电流过零切除,投切涌流很小,大大提高了设备的耐电压,电流冲击,功耗小,减少了常规电容器柜内 80%的能耗
分相补偿(分相滤波模块)实现单相分别补偿,解决三相负荷不平衡状况;对无功缺额较大的一相进行单独补偿,达到最优化的补偿效果。普通无功补偿装置无法做分相补偿
温度保护
(选配)
自愈式低压电力电容器内置温度传感器,能够反映电容器过电压,过谐波,漏电流过大和环境温度过高等情况下导致电容器内部发热,实现过温度保护,超过设定温度以后自动切除电容器,退出运行,达到保护设备的目的
智能网络多台电容器联网使用时,通过时序竞争,某一台成为主控电容,其余皆为辅控电容,无须设置,构成低压无功自动控制系统;如果个别从机故障,不进行投切动作,不影响其余工作,如果主机故障,其余电容再经过时序竞争,自动产生一个新的主控电容,组成一个新的系统;容量相同的电容器按循环投切原则,容量不同的电容器按适补原则投切;485 通讯接口,可以接入后台计算机,进行配电综合管理
积木结构产品标准化、模块化,取代了传统的控制器、空气开关、交流接触器、可控硅、热继电器、电容器,将其合为一个整体,发热量小,组屏安装的时候采用积木堆积方式,电容器损坏时只需单体简单快速更换
接线简单多台电容器组屏安装,生产工时比传统模式减少 60%以上,同时减少 80%连接线,减少 80%的节点,柜内简洁,在使用现场快速组装,大大提高了成套厂的生产效率
扩容方便产品体积小,接线简单,随着用电用户电力负荷的增加,可以随时增加电容器的数量,改变了常规模式因接线复杂,一成不变的局限性,适应企业发展的需要,可以分期投资
维护方便液晶屏中文显示保护动作类型,有过压、欠压、过流、小电流、过温、电压谐波、电流谐波等;智能式电容器具备自诊断功能,可以在液晶屏上反映以上故障,有利于现场故障查找
效果显著保障系统电压稳定合格;提高功率因数,对投入电容器进行预测,若投入电容器过补,则不投入,避免无功超额而罚款;控制可靠性 100%,提高配变有功出力,减少增容投资,降损节能


技术参数

项目

指标

电源电压

AC 220V±20%(分补电容)

AC 380V±20%(共补电容)

电压波形

正弦波,总畸变率不大于5%

取样电流

0~5A

测量频率

50Hz±5%

消耗功率

<0.5W(切除电容器时)

<1W(投入电容器时)

保护误差


电压

≤0.5%

电流

≤1.0%

温度(选配)

±1℃

时间(选配)

±0.01s

测量精度


电压

0.5级

电流

0.5级

有功功率

2.0级

无功功率

2.0级

功率因数

1.0级

无功补偿参数


电容投切时隔

>10s

无功容量

单台≤(20+20)kvar

联机数量

1-64(共补)/1-42(分补)

使用条件


海拔高度

≤2500米

环境温度

-30℃~+65℃

相对湿度

40℃时20%~90%

大气压力

79.5Kpa~106KPa

环境条件

周围介质无爆炸危险,无足以损坏绝缘及腐蚀金属的气体,无导电尘埃,安装地不易剧烈振动,无雨雪侵蚀。

可靠性参数


控制准确率

100%

投切允许次数(额定容量)

100万次

电容器容量运行时间衰减率(不超负荷运行)

≤1%/年

电容器容量投切衰减率(不超负荷运行)

≤0.1%/万次

年故障率(不超负荷运行)

0.1%

安全要求

满足“DL/T842-2003 低压并联电容器装置使用技术条件”中对应条款要求


工作原理

HD70智能滤波补偿模块由MCU智能组件、同步投切开关电器组件、电流采样组件,低压电力电容器、干式串联电抗器和HMI等部件组成。通过精密互感器和温度传感器实时进行电流取样,温度信号取样,当监测到系统中需进行无功补偿时,由MCU智能组件发出命令,协同控制同步开关投入电力电容进行动态无功补偿。
