产品概述　

Heverdin系列滤波电抗器与电容器串联连接后，电抗器必须可以承受由基波电流和谐波电流产生的损耗，在常规环境下不会超过绝缘材料的温度范围。而且，抗值精确度要求高，要具有足够高的线性度用以承受电容器的切换，而不会由于很大的电网谐波畸变而引起饱和。

带防止漏磁设计的铁芯电抗器保证了更低的损耗和噪音水平，为产品的应用提供了最好的解决方案。

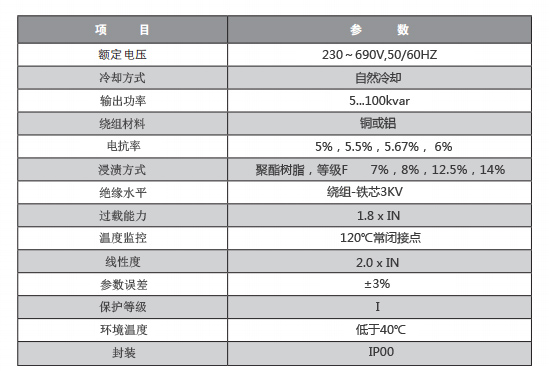

技术参数

电能是工业生产中极为重要的生产力因素,我们的目标是如何有效地使用它，通过功率因数校正降低无功电流有助于节约电能。
现代电力电子设备(驱动装置，不间断电源等)的大量使用所产生的非线性电流正以谐波的方式影响着电网并加重其负荷(电网污染)。

功率因数校正系统，或者说电力电容器的电容与输电变压器连接形成了谐振回路,经验表明这个电路的自谐振频率一般位于250和500Hz之间。谐振可导致以下不良后果：电容器的过载；变压器和传输设备的过载；对测量和控制系统的干扰，对计算机和电气传动装置的干扰；谐振增加,即谐波放大；电压畸变。

这些谐振现象可通过串联带有滤波扼流的电抗器得以避免。去谐系统的自振频率要低于最低的线路谐波频率。这样对于高于线路频率的谐波而言，去谐功率因数校正系统表现为纯感性，对于50Hz的线路频率而言，它呈容性,因而无功功率得以校正。

恒电电的敢所提供的Heverdin系列电抗器为铁心电抗器，可应用于高低压，高精度的迭片消除了三相之间电感误差，确保电抗器调谐精度。计算机控制绕线机，其绕组为铜线或铝片，所有产品系在真空下注以聚酯树脂，每一相都经过精细调节到标准要求，生产过程执行DIN EN IS09001规定。

设计标准

我们不可能预测串联电抗器实际的运行条件，因此我们设计的所有电抗器都能够承受最恶劣的运行条件。

电感误差：额定电感LN的±3%

基波电流：1.06ICN或1.10ICN（分别代表1.06或1.10过电压时的情况下）

谐波电压畸变：基于额定电压UN,UH3=0.5%和UH5=UH7=5.0%

电流Ith：1.05Irms(与运行恶劣环境和电容器老化相关)

铁心线性电流ILin：1.20ΣI1…7且≥1.7IN(与各次谐波负荷相关)

环境温度：低于40℃
