高采低补 SVG｜高压侧采样低压侧无功补偿

恒电高采低补 SVG：高压侧采样、低压侧补偿，一次电缆接 400V／690V／800V 侧；支持高采低补 CT（模块 CT 采变压器高压侧电流）与高采低补电表（经通讯读高压侧计量电表）双路径，触...

恒电品质智控未来

在线咨询

400-0909-861

产品详情

产品简介

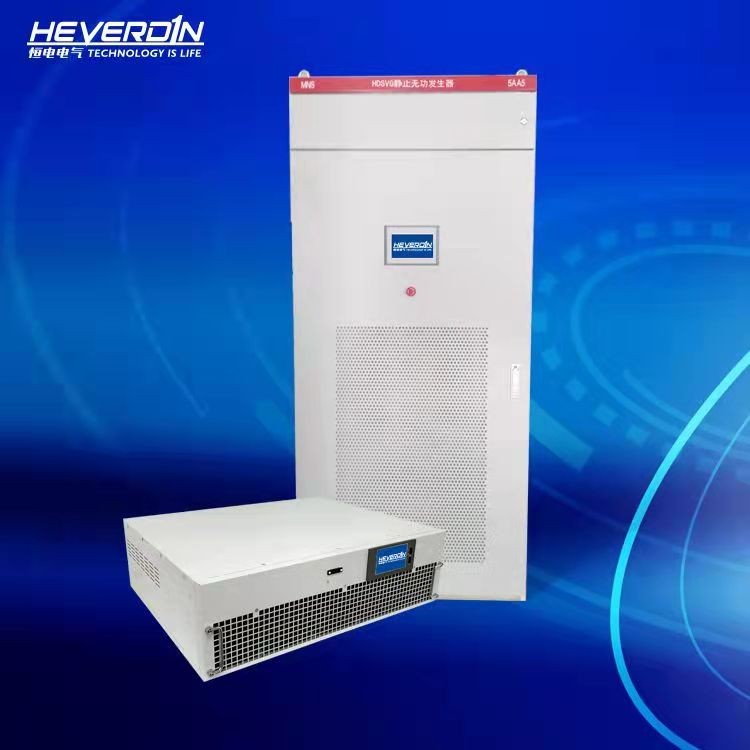

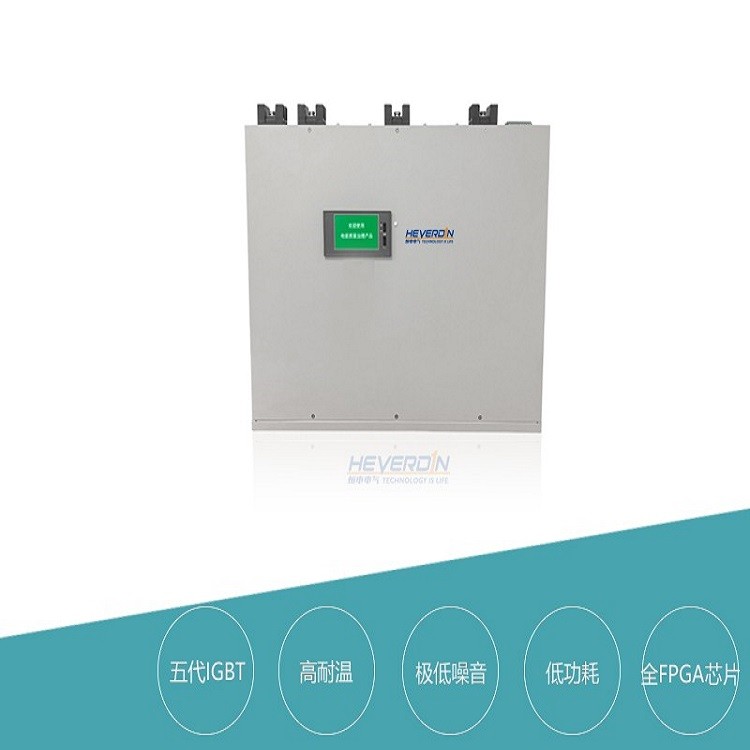

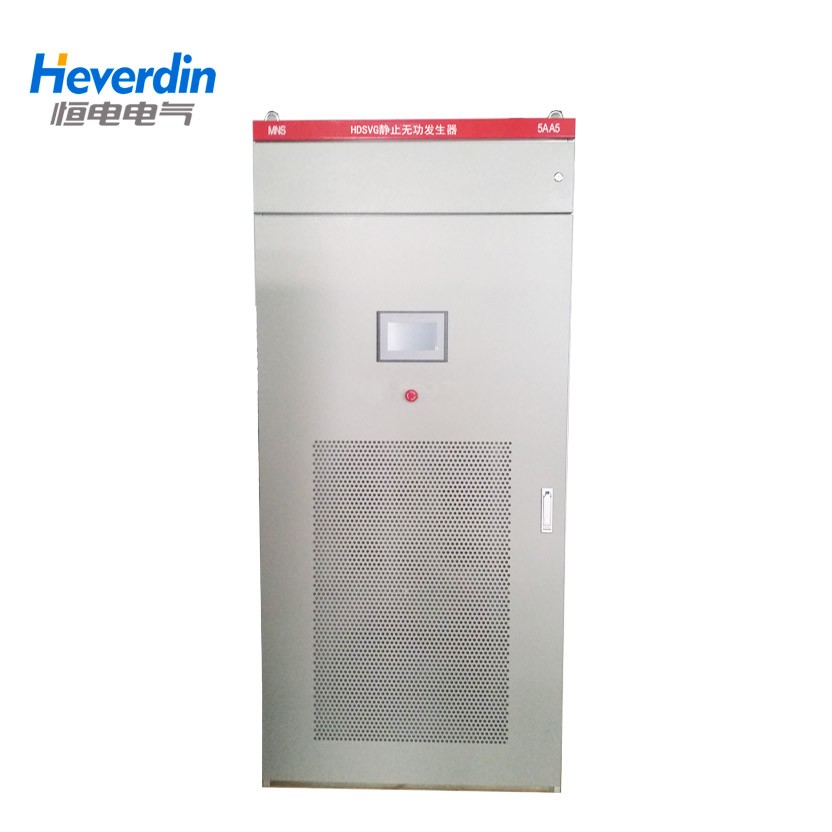

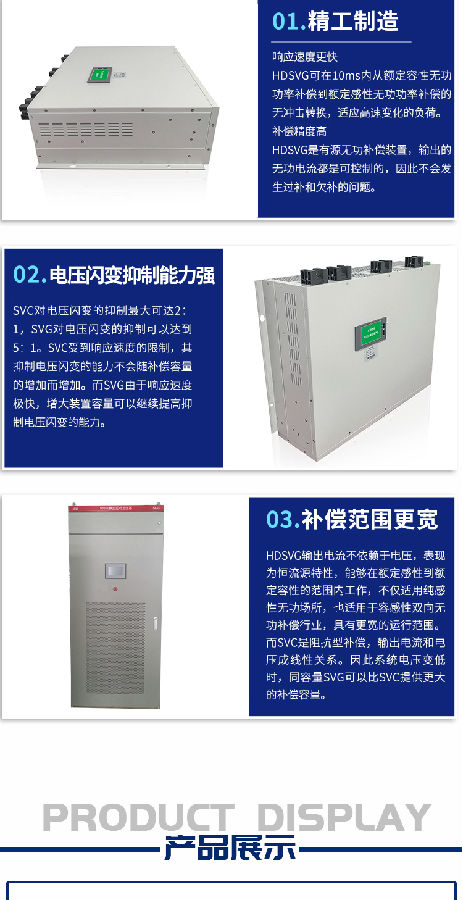

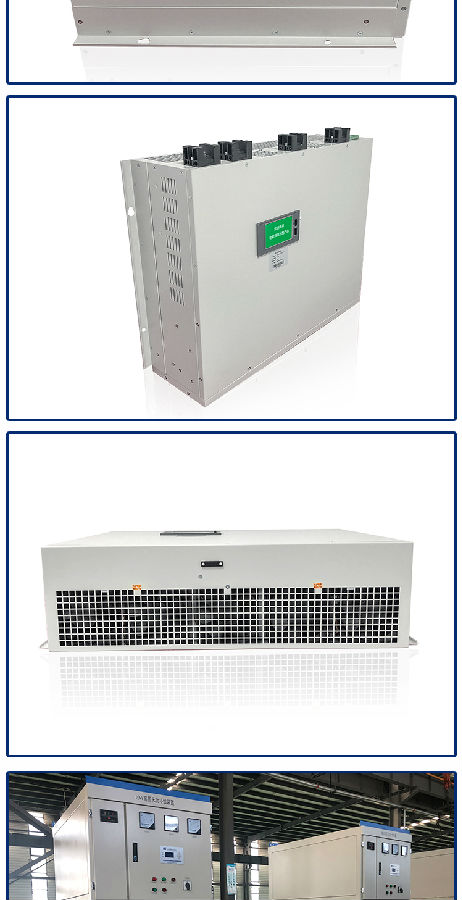

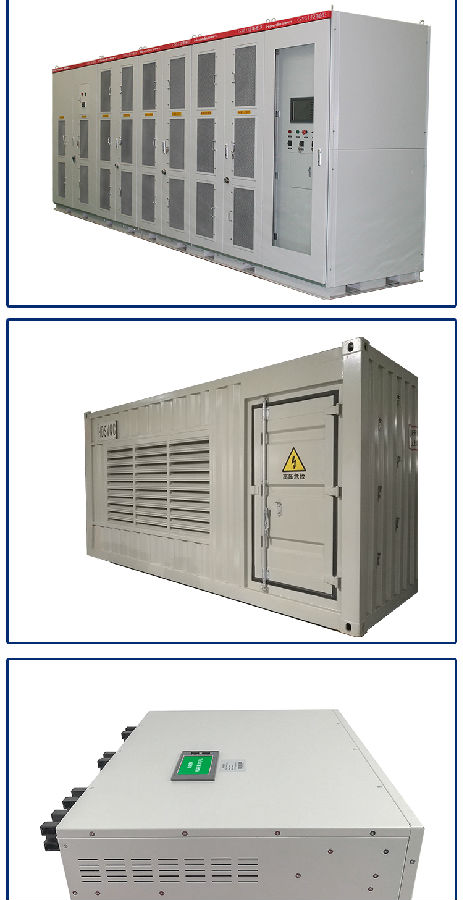

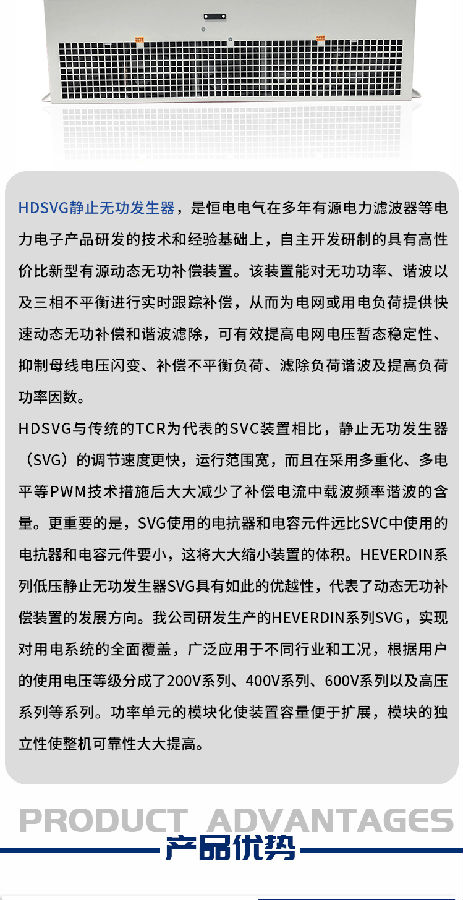

山东恒电电气股份有限公司（Heverdin）高采低补 SVG，是面向「高压侧采样、低压侧补偿」应用场景的静止无功发生器方案。装置一次电缆接在低压 400V／690V／800V 侧输出补偿电流，电流或电量信息取自变压器高压侧，用于在高压计量考核点改善功率因数与无功指标，同时把补偿装置安装在低压配电侧，便于施工与维护。

本页专述高采低补应用配置与限制。常规低压侧采样、低压侧补偿的 HDSVG 系列介绍见低压静止无功发生器 HDSVG，请按现场接线与考核点选择对应页面。

高采低补要解决什么问题？

不少配电现场无功考核、力调电费或并网功率因数要求落在高压侧计量点，而静止无功发生器更适合安装在低压侧。若仍按常规低压 CT 采样，装置看到的是变压器低压侧电流，与高压计量电表读数可能不一致，补偿效果难以对准考核点。高采低补把采样位置放到高压侧（或通过高压侧电表取数），把补偿电流仍从低压侧注入，使无功治理对准高压考核口径。

现场情况	常见困扰	高采低补的作用
高压侧计量考核	力调电费、功率因数考核以高压电表为准，低压侧补偿后高压读数仍不达标。	按高压侧电流或电表数据计算无功需求，补偿对准考核点。
装置宜装在低压侧	高压侧安装补偿装置空间紧、施工难、维护不便。	一次电缆接低压 400／690／800V 侧，装置仍在低压配电柜内运行。
变压器联结与变比影响	高低压侧电流相位、变比关系复杂，参数设错易导致显示与高压表不一致。	触摸屏选「高采低补」模式，并按规定核对主界面与高压计量电表一致。
以无功／功率因数为主	需要改善高压侧功率因数，谐波不是主诉求。	本应用以补偿无功为主；谐波治理请另选有源滤波方案。

工作方式：采样侧与补偿侧

高采低补＝高压侧采样、低压侧补偿。触摸屏屏幕模式须选择「高采低补」。说明书提供两条实现路径，目标均为补偿无功：

路径	采样／取数方式	补偿注入位置	简要差异
高采低补 CT	模块 CT 采集变压器高压侧电流（须核对相序与接入相别）	装置一次电缆接低压 400／690／800V 侧	直接采高压电流；屏幕模式「高采低补」；补偿模式「补总无功」；CT 功能模块将中线设为三线，一次电缆不接 N 线
高采低补电表	经通讯读取高压侧计量电表数据（须确认触摸屏与电表、模块通讯正常）	同上，一次接低压侧补偿	不依赖模块直接采高压 CT，而通过电表取数；同样用于补偿无功

具体接线、变比与通讯参数以现场选型资料和说明书对应章节为准；本页只说明应用逻辑，不展开公式与端子级步骤。

关键要点与限制

要点	说明
定义	高压侧采样、低压侧补偿；一次电缆接低压 400V／690V／800V 侧。
屏幕模式	触摸屏须选择「高采低补」。
补偿模式（CT 路径）	高采低补 CT 路径触摸屏补偿模式选「补总无功」（目标功因按现场设定）。
谐波限制	高采低补 CT 模式下无法开启谐波补偿（受变压器影响）。本页不以谐波治理为主；谐波为主请选用有源滤波器 HDAPF／HD2000。
对表核对	参数设置后须回到主界面，核对「电压、总有功、总无功、总视在、总功率因数」等与高压计量电表显示一致。不一致时先查 CT／接线（或电表通讯），必要时联系厂家。
中线	高采低补 CT 功能模块将中线设为三线，一次电缆不接 N 线。
补偿目标	以补偿无功、改善功率因数为主；目标功因可设。补偿后功率因数可达 0.96 以上，以现场工况为准。

技术参数（系列级）

以下为可与常规 HDSVG 系列对齐的公开参数；高采低补为应用配置，硬件系列能力与常规页一致，容量档位与功能组合以选型资料为准。

参数项目	参数
应用类型	高采低补 SVG（高压侧采样、低压侧无功补偿）
一次接入电压侧	400V、690V、800V（低压侧）
补偿容量	10～10000kvar，多档可选，以选型资料为准
工作频率	50Hz（±5%）
响应特性	响应快，实时动态补偿
无功调节	容性／感性连续可调；目标功率因数可设
补偿后功率因数	可达 0.96 以上，以现场工况为准
并联运行	支持单机及多模块并联，并联路数可设置 1～12
防护／散热／安装	模块 IP20；智能风冷；柜式／壁挂可选
谐波能力（本应用）	高采低补 CT 模式下无法开启谐波补偿；不以谐波治理为主

以上为系列级参数。具体型号的容量、电压等级、屏幕配置与「高采低补 CT／电表」方案以选型资料和项目方案为准；变比公式与端子级步骤不上本页。

常见问题（FAQ）

问题	简要答复
高采低补是什么意思？	高压侧采样、低压侧补偿：在高压侧取电流或电表数据计算无功需求，在低压侧注入补偿电流。
装置一次电缆接哪一侧？	接低压 400V／690V／800V 侧，不接高压一次侧。
和常规 HDSVG 有何区别？	常规页按低压侧采样、低压侧补偿介绍产品系列；本页专述高采低补应用。硬件同属 SVG 系列，应用配置与限制不同。
能否同时开谐波补偿？	高采低补 CT 模式下无法开启谐波补偿。谐波为主请选 HDAPF／HD2000。
参数设完如何确认正确？	主界面电压、总有功、总无功、总视在、总功率因数等应与高压计量电表一致；不一致先查 CT／接线或电表通讯。
CT 模式和电表模式怎么选？	均可补偿无功。CT 模式直接采高压电流；电表模式经通讯取高压侧电表数据。按现场是否便于装高压 CT、是否已有可用电表通讯，由方案确定。

选型与相关产品

现场需求	建议
高压考核点无功／功率因数，装置装在低压侧	本页高采低补 SVG 应用方案。
低压侧采样、低压侧动态无功补偿（常规）	见低压静止无功发生器 HDSVG。
以谐波治理为主	见 HDAPF／HD2000 有源电力滤波器。
无功与谐波都明显	评估 SVG＋APF 组合；高采低补场景需单独确认谐波功能限制。

恒电电气可提供现场检测、方案设计、生产、安装调试与售后服务。高采低补接线与参数设置以确定型号后的资料为准。咨询热线：400-0909-861。
