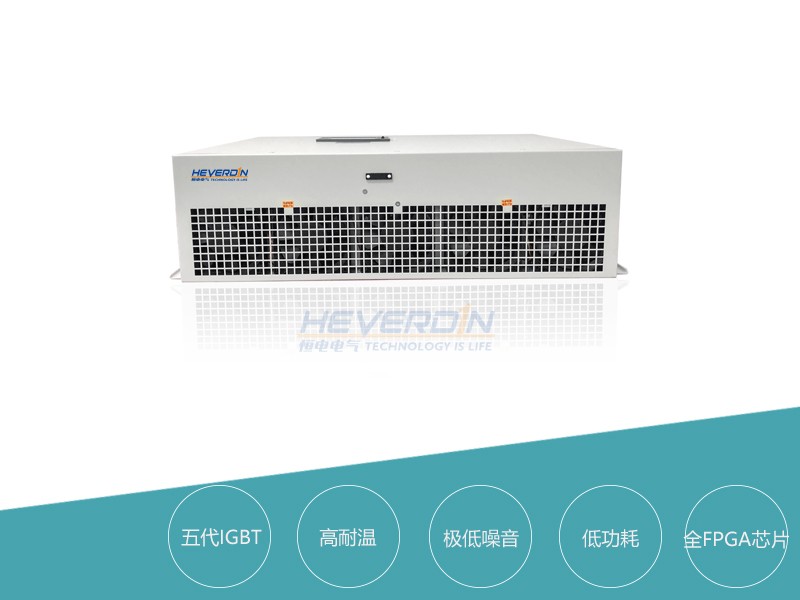

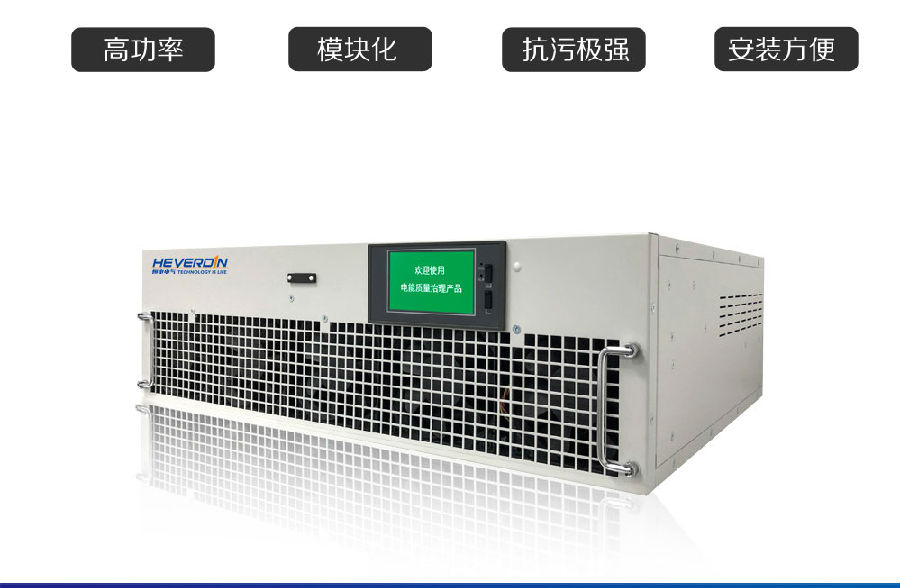

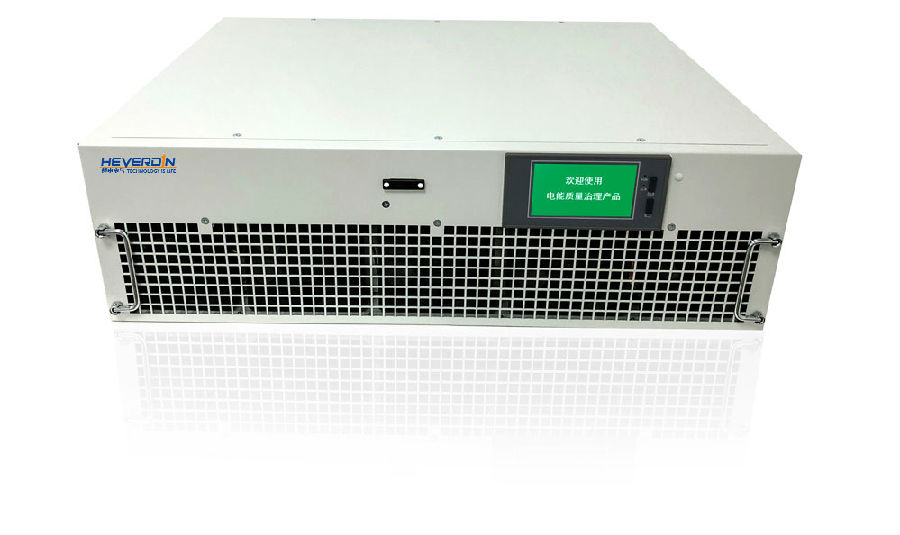

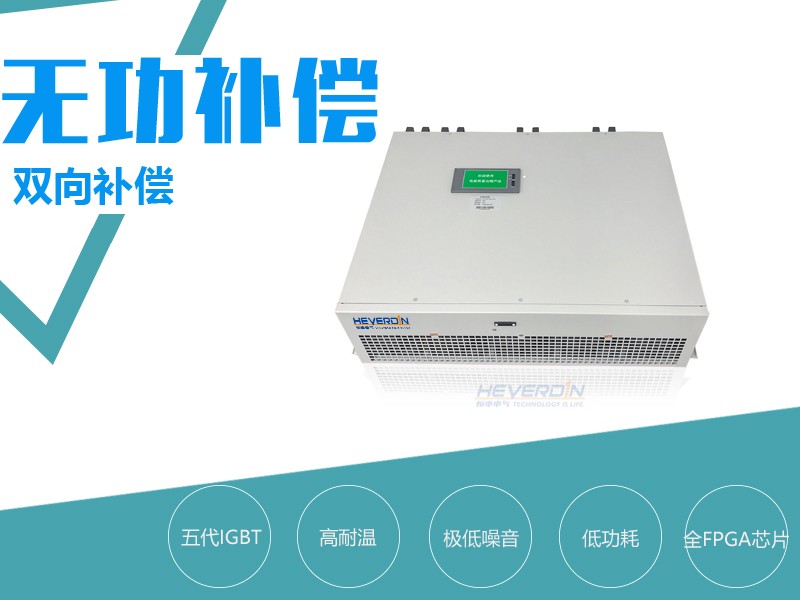

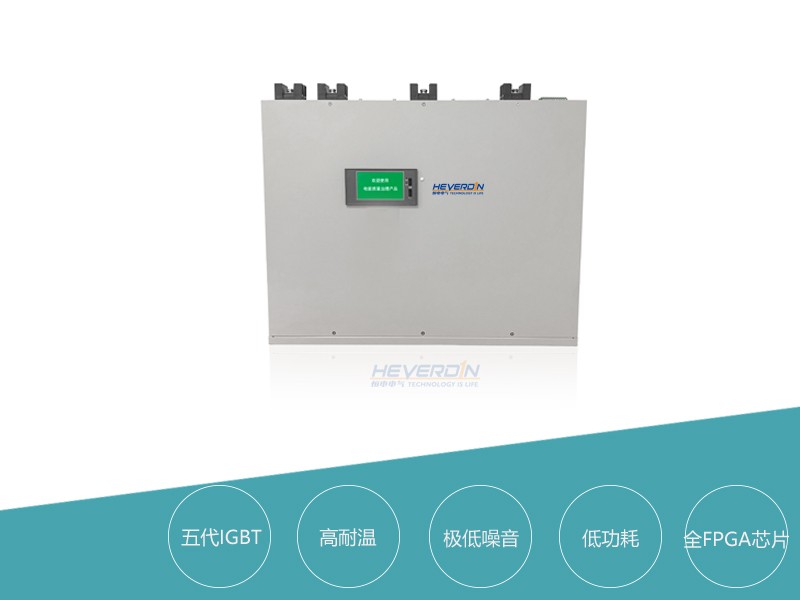

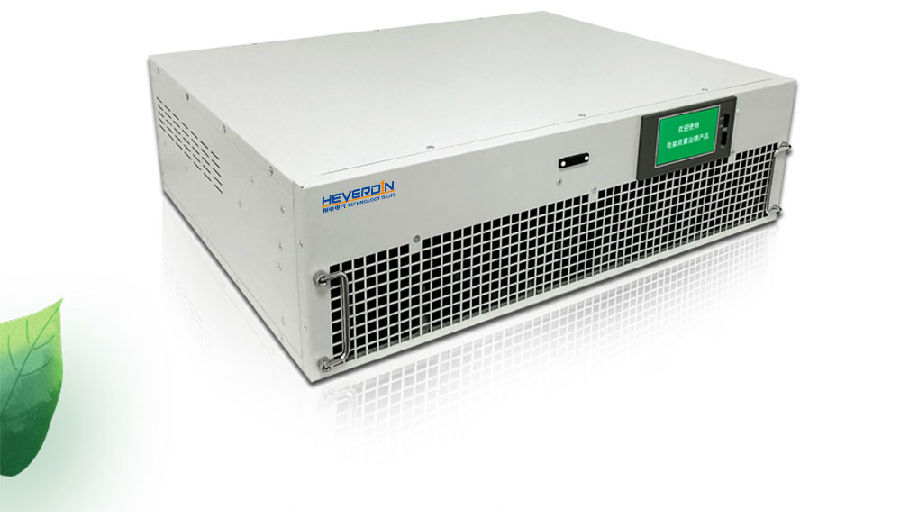

SVG静止无功发生器山东恒电电气股份有限公司(Heverdin)低压静止无功发生器 HDSVG,是面向 400V、690V、800V 低压配电系统的有源动态无功补偿装置。装置以 IGBT 功率变换器为核心,实时跟踪负载无功变化,在额定容性无功与额定感性无功之间连续调节输出,用于提高功率因数、稳定受电端电压,并可兼顾三相不平衡补偿。
与按组投切的电容补偿方式不同,HDSVG 不依靠电容器分级投切,而是根据检测结果动态生成补偿电流,适合负荷变化频繁、既可能欠补也可能过补的配电现场。产品采用模块化设计,可单机运行,也可多模块并联扩容。低次谐波兼顾能力有限,谐波为主选 HDAPF。
| 功能 | 解决的问题 | 说明 |
|---|---|---|
| 动态无功补偿 | 感性负荷较多时功率因数偏低,线路损耗增加,存在力调电费考核压力。 | 响应快,实时动态补偿:实时检测负载无功电流,输出相应补偿电流;目标功率因数可在设定范围内设置,补偿后功率因数可达 0.96 以上(以现场工况为准)。 |
| 容性/感性双向调节 | 负荷轻载或电缆线路较长时可能出现容性无功、过补偿,电容补偿难以兼顾。 | 从额定容性无功到额定感性无功连续可调,既可补偿感性无功,也可吸收容性无功。 |
| 三相不平衡补偿 | 单相负荷多、三相电流不对称,造成变压器和线路利用率下降。 | 开启不平衡补偿功能后,按检测结果调节各相输出,改善三相电流不平衡。 |

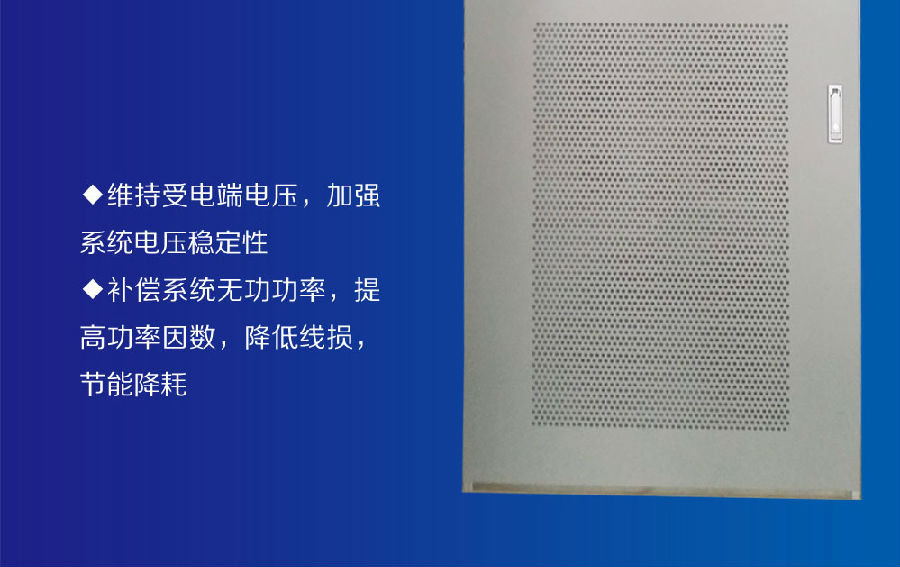

| 电压支撑 | 负荷波动引起受电端电压波动、母线电压闪变。 | 可选「目标电压」补偿模式,通过调节无功输出维持受电端电压,增强系统电压稳定性。 |
| 低次谐波兼顾 | 无功补偿场景中同时存在少量低次谐波。 | 按资料,SVG 可兼顾补偿 13 次以内低次谐波;低次谐波兼顾能力有限,不以谐波治理为主——谐波为主选有源滤波器 HDAPF。 |
| 模块化并联扩容 | 补偿容量需求大或后续需要扩容。 | 支持单机运行与多模块并联,并联路数可设置 1~12;单个模块故障不影响柜内其他模块运行。 |
| 过载自动限流 | 负荷无功需求超过装置额定容量。 | 过载时自动限流,输出不超过额定值,装置持续运行。 |
| 显示与通讯 | 需要就地查看运行状态,或接入配电监控系统。 | 可选 7 英寸集中监控触摸屏或 4.3 英寸模块屏;支持 Modbus 协议、TCP/IP 以太网通讯,可选 WIFI/GPRS 通讯。 |
装置通过电流互感器(CT)采集系统或负载电流,控制系统基于瞬时无功功率理论实时分解出无功电流及不平衡分量,按所选补偿模式计算补偿指令,再由 IGBT 功率变换器逆变输出大小相当、相位相反的补偿电流注入电网,使电源侧只需提供有功电流。负载变化时,装置持续检测并动态调整输出。
| 环节 | 作用 |
|---|---|
| 电流采样 | CT 安装于配电系统主母排,可设置在接入点的负载侧或网侧;采用 /5 变比;/1 需定制。 |
| 检测与运算 | 基于瞬时无功功率理论分解无功、不平衡等电流分量,DSP+FPGA 数字控制完成补偿指令计算。 |
| 逆变输出 | IGBT 功率变换器生成补偿电流并注入系统,在容性与感性之间连续调节。 |
| 动态跟踪 | 实时跟随负荷变化调整补偿量,避免分级投切带来的欠补、过补。 |
如同一系统中还接有纯电容或其他容性无源补偿设备,应在方案阶段评估设备之间的协调,设置不当可能相互影响或引起谐振。

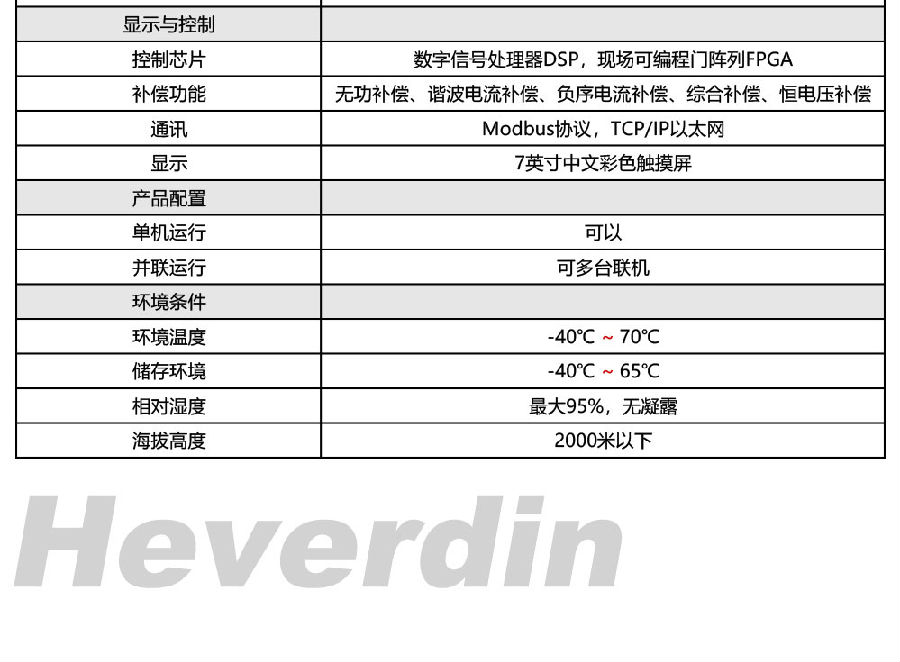

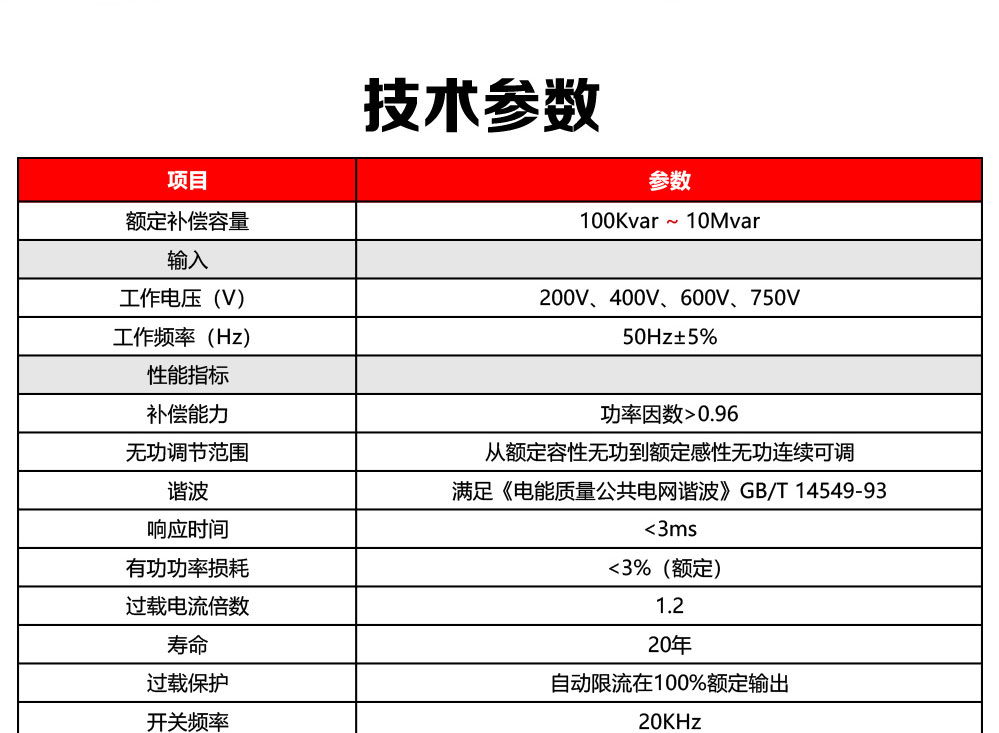

| 参数项目 | 参数 |
|---|---|
| 产品类型 | 低压静止无功发生器(SVG) |
| 补偿容量 | 10~10000kvar,多档可选,以选型资料为准 |
| 工作电压 | 400V、690V、800V |
| 工作频率 | 50Hz(±5%) |
| 响应特性 | 响应快,实时动态补偿 |
| 无功调节范围 | 从额定容性无功到额定感性无功连续可调 |
| 补偿后功率因数 | 可达 0.96 以上,以现场工况为准 |
| 目标功率因数 | 可设定,设定范围 -1~1 |
| 低次谐波兼顾 | 可兼顾 13 次以内低次谐波(能力有限);谐波为主选 HDAPF |
| 整机效率 | 大于 97.5% |
| 控制方式 | DSP+FPGA 数字控制,IGBT 功率变换 |
| 过载保护 | 自动限流,输出不超过额定值 |
| 并联运行 | 支持单机及多模块并联,并联路数可设置 1~12;单台触摸屏可管理并联模块最多 12 |
| 防护等级 | 模块 IP20 |
| 散热方式 | 智能风冷 |

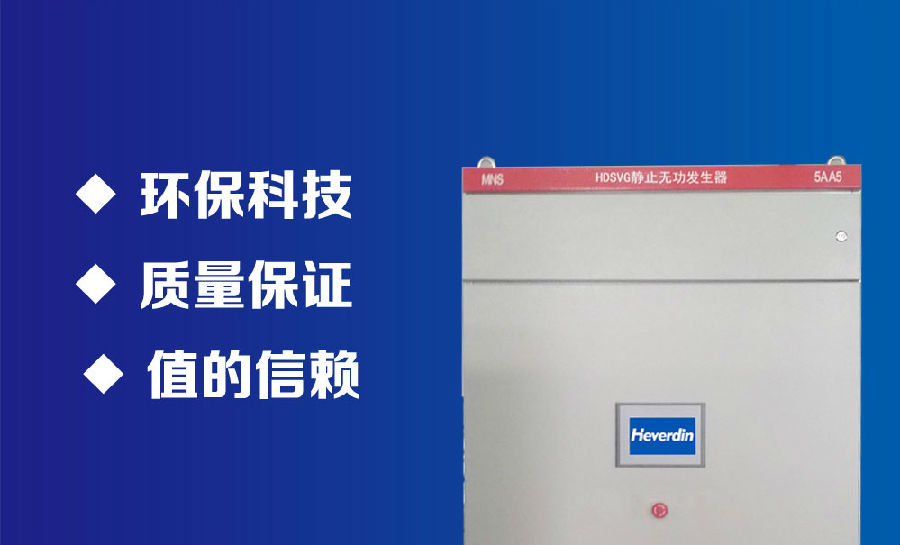

| 安装形式 | 柜式/壁挂;详细安装净空与接线图确定型号后索取 |
| 显示 | 7 英寸集中监控触摸屏(中文/英文/俄文)或 4.3 英寸模块屏 |
| 通讯 | Modbus 协议、TCP/IP 以太网;可选 WIFI/GPRS |
| 电流互感器 | /5 变比;/1 需定制 |
| 环境温度 | -10℃~45℃ |
| 相对湿度 | ≤95%,无凝露 |
| 海拔 | 不超过 1000m;超过时按每升高 100m 降额 1% |
| 振动 | 不大于 0.6G |
以上为系列级参数,具体型号的容量、电压等级、功能组合与屏幕配置以选型资料和项目方案为准。
| 项目 | 内容 |
|---|---|
| 无功优先 | 优先满足无功补偿需求,适合以提高功率因数为主要目标的现场。 |
| 不平衡优先 | 优先补偿三相不平衡,适合单相负荷集中的配电回路。 |
| 谐波优先 | 优先补偿低次谐波,适合无功补偿同时存在少量低次谐波的场合。 |
| 固定无功 | 按设定值输出固定无功,适合有明确无功需求的工况。 |
| 目标电压 | 以目标电压为调节依据输出无功,用于维持受电端电压稳定。 |
| 功能开关 | 无功、不平衡、谐波补偿可分别使能或关闭,出厂按默认模式设置,现场可按需调整。 |
| 运行监视 | 可查看电网侧、负载侧及装置运行参数、波形、事件记录与告警信息。 |
| 保护与冗余 | 过载自动限流;单个模块故障不影响柜内其他模块运行。 |
| 场景 | 典型问题 | HDSVG 的作用 |
|---|---|---|
| 机械加工、焊接、冲压 | 焊机、电机等负荷启停频繁,无功需求快速波动。 | 动态跟踪补偿,减少电容分级投切的滞后与欠补、过补。 |
| 冶金、铸造、轧制 | 大功率负荷引起无功冲击与母线电压波动。 | 快速补偿无功,支撑受电端电压。 |
| 商业楼宇、数据中心 | 负荷轻载或电缆较长时出现容性无功、功率因数超前。 | 双向调节,吸收容性无功,避免过补偿。 |
| 分布式光伏、储能接入的低压侧 | 并网点无功调节与功率因数考核要求。 | 按目标功率因数或固定无功方式调节,具体结合并网要求设计。 |
| 单相负荷集中的配电回路 | 三相电流不平衡,变压器出力受限。 | 开启不平衡补偿功能,改善三相电流分布。 |
选型建议以现场电能质量检测为基础,重点核对无功需求及变化规律、功率因数目标、三相不平衡情况、系统电压等级和现有电容补偿装置的运行状态,再确定补偿容量、模块数量与 CT 安装位置。不足时可并联扩容,具体档位以选型资料为准。
| 现场情况 | 建议 |
|---|---|
| 以无功、功率因数问题为主 | 选用低压静止无功发生器 HDSVG。 |
| 以谐波问题为主 | 选用有源滤波器 HDAPF/HD2000。 |
| 无功与谐波问题都明显 | 评估 HDSVG+HDAPF 组合方案。 |
| 已有电容补偿柜 | 评估补偿方式协调及谐振风险后再确定方案。 |
恒电电气可提供现场检测、方案设计、生产、安装调试与售后服务。设备接线图与安装要求可在确定型号后索取。咨询热线:400-0909-861。
