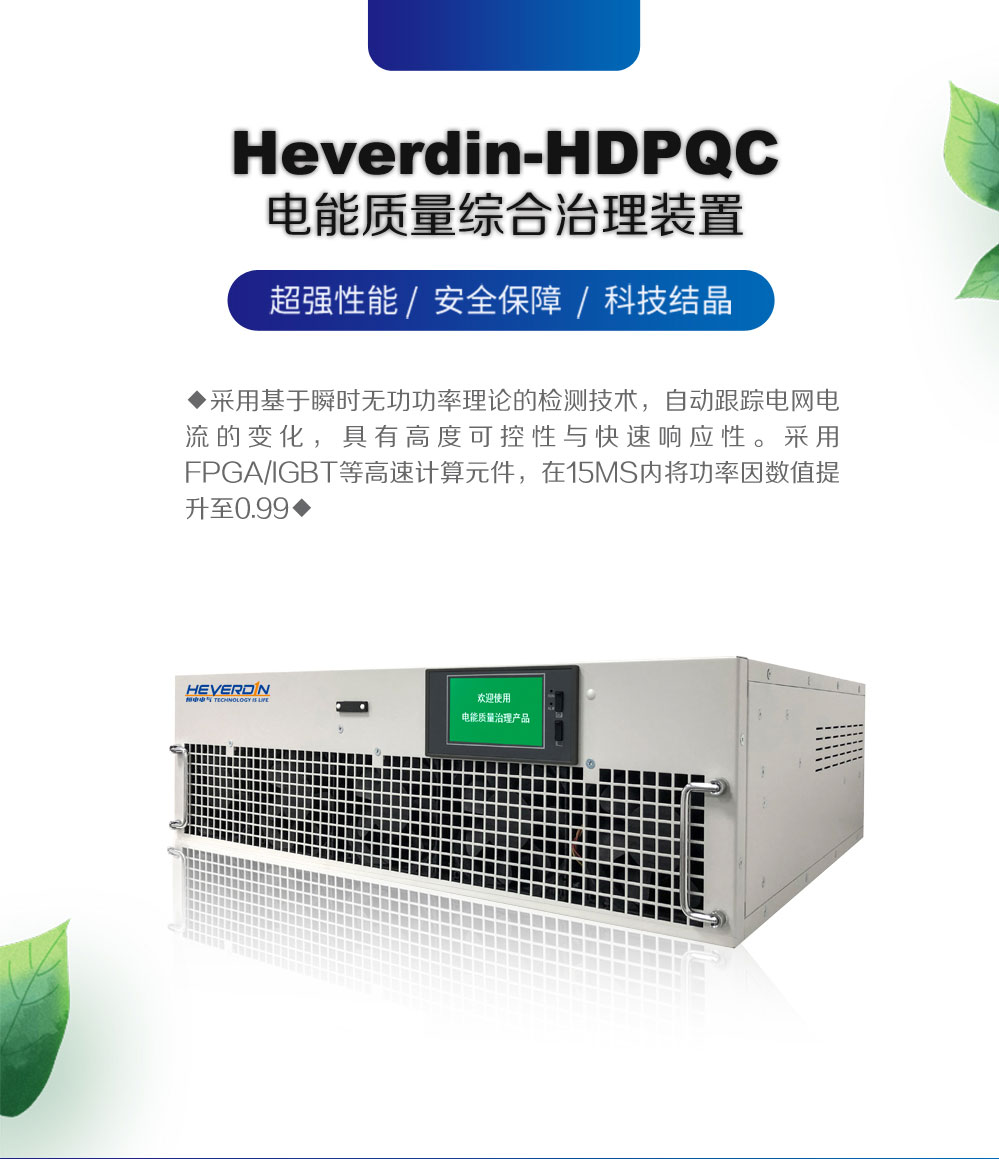

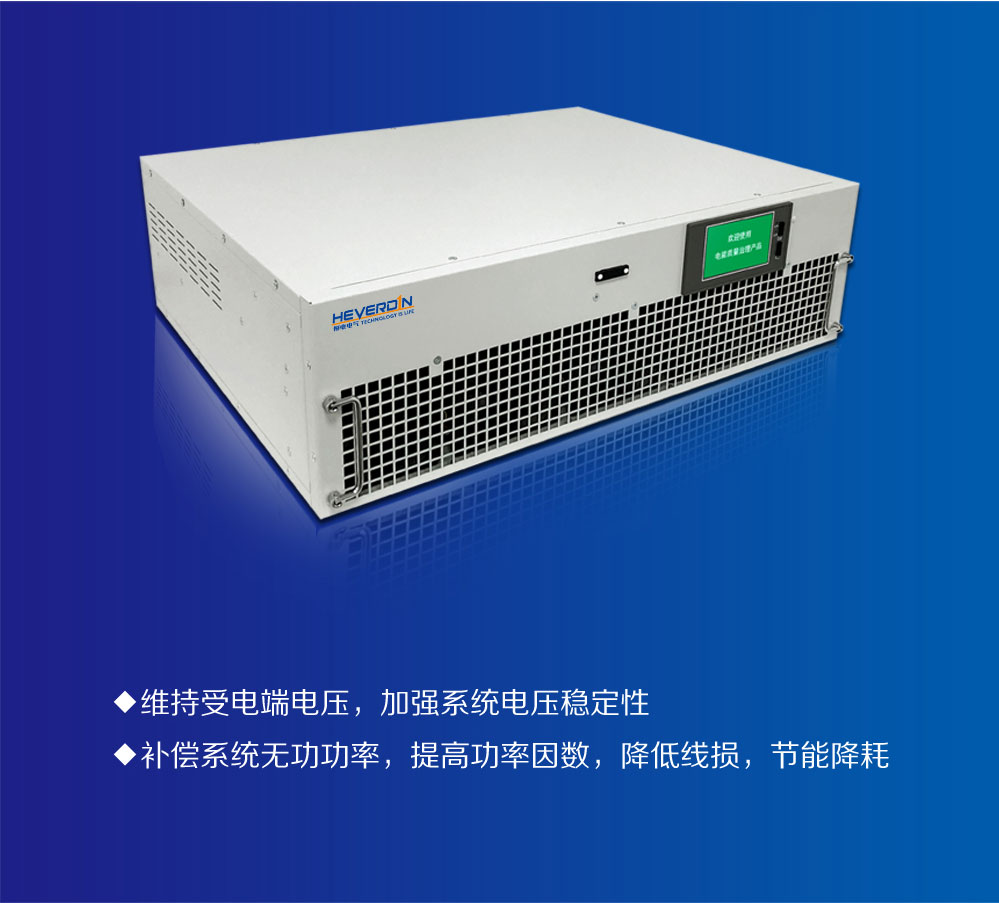

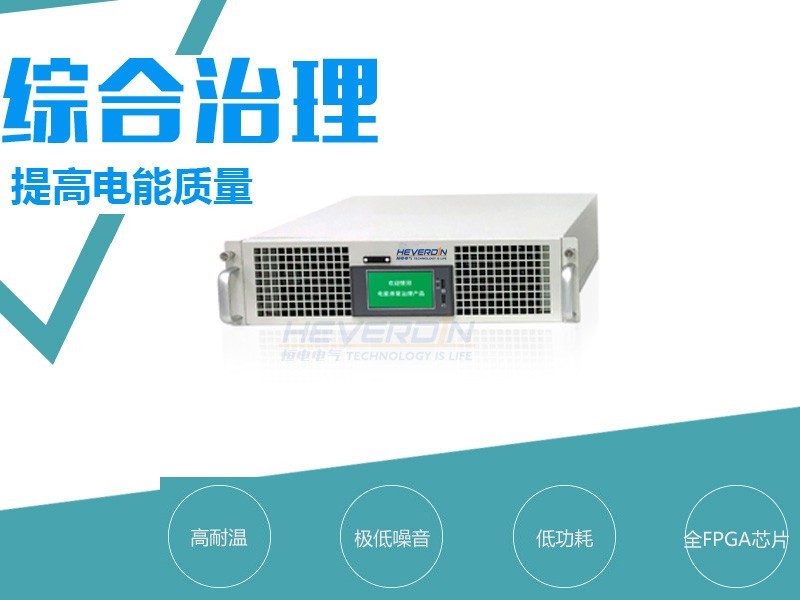

产品简介

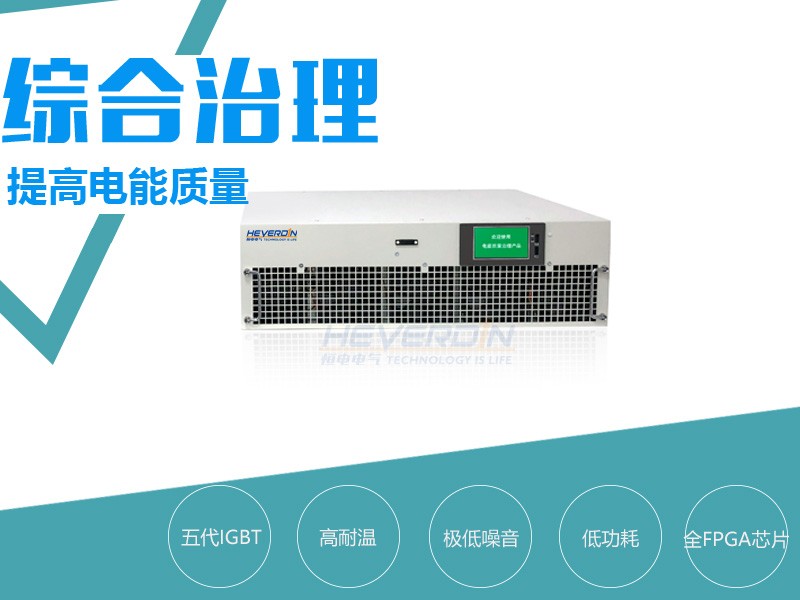

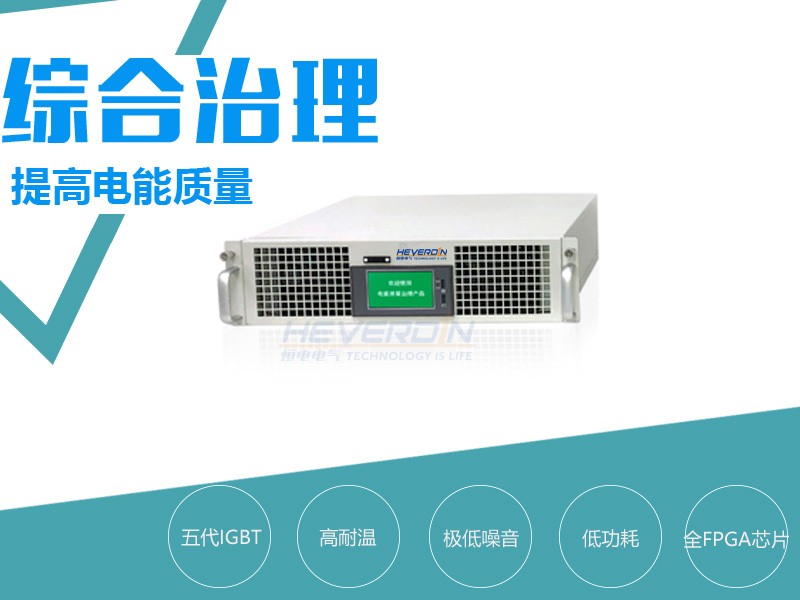

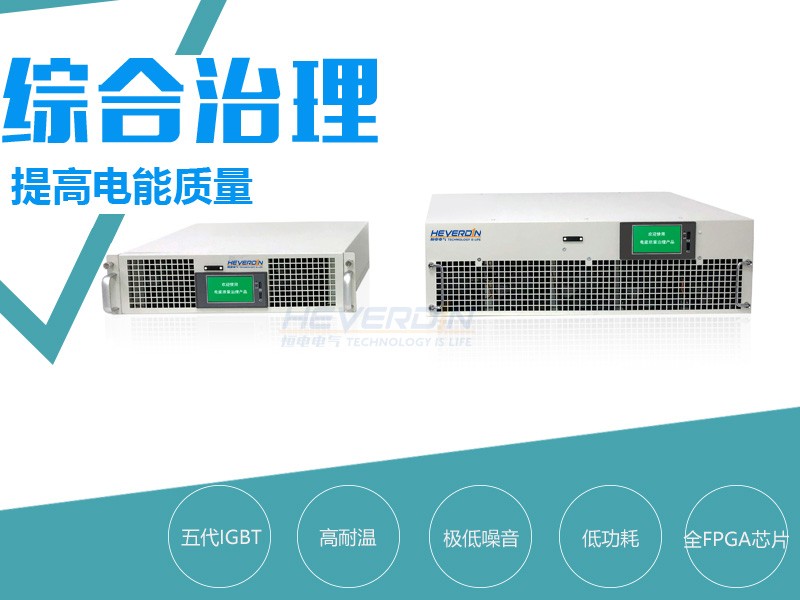

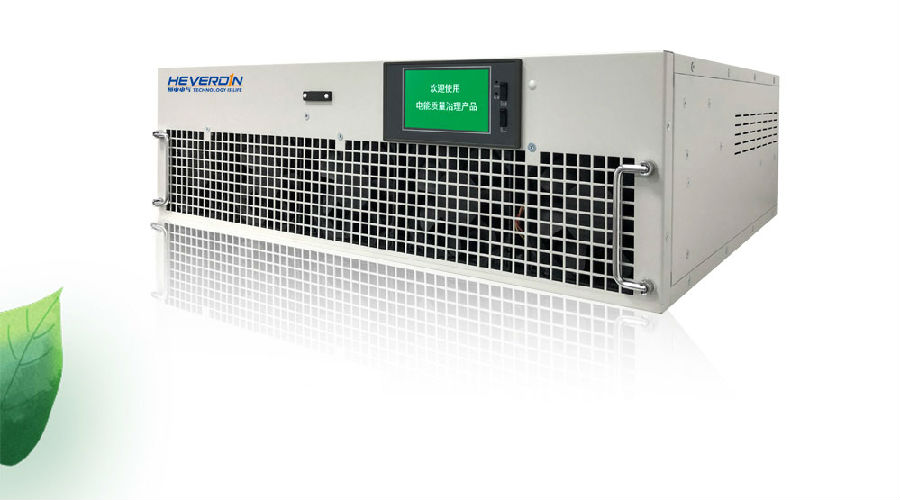

山东恒电电气股份有限公司（Heverdin）电能质量综合治理装置 HDPQC，面向工业与工商业低压配电侧的电能质量综合治理需求，将谐波补偿、无功补偿、三相不平衡调节、零线电流治理与电压跌落补偿集成于一台装置，可按现场检测结果组合启用。

装置采用基于瞬时无功功率理论的检测技术，自动跟踪电网电流变化，以 DSP＋FPGA 数字控制、IGBT 功率变换输出补偿电流，具有良好的可控性与快速响应性，适合多种电能质量问题并存、需要统一规划治理的配电系统。

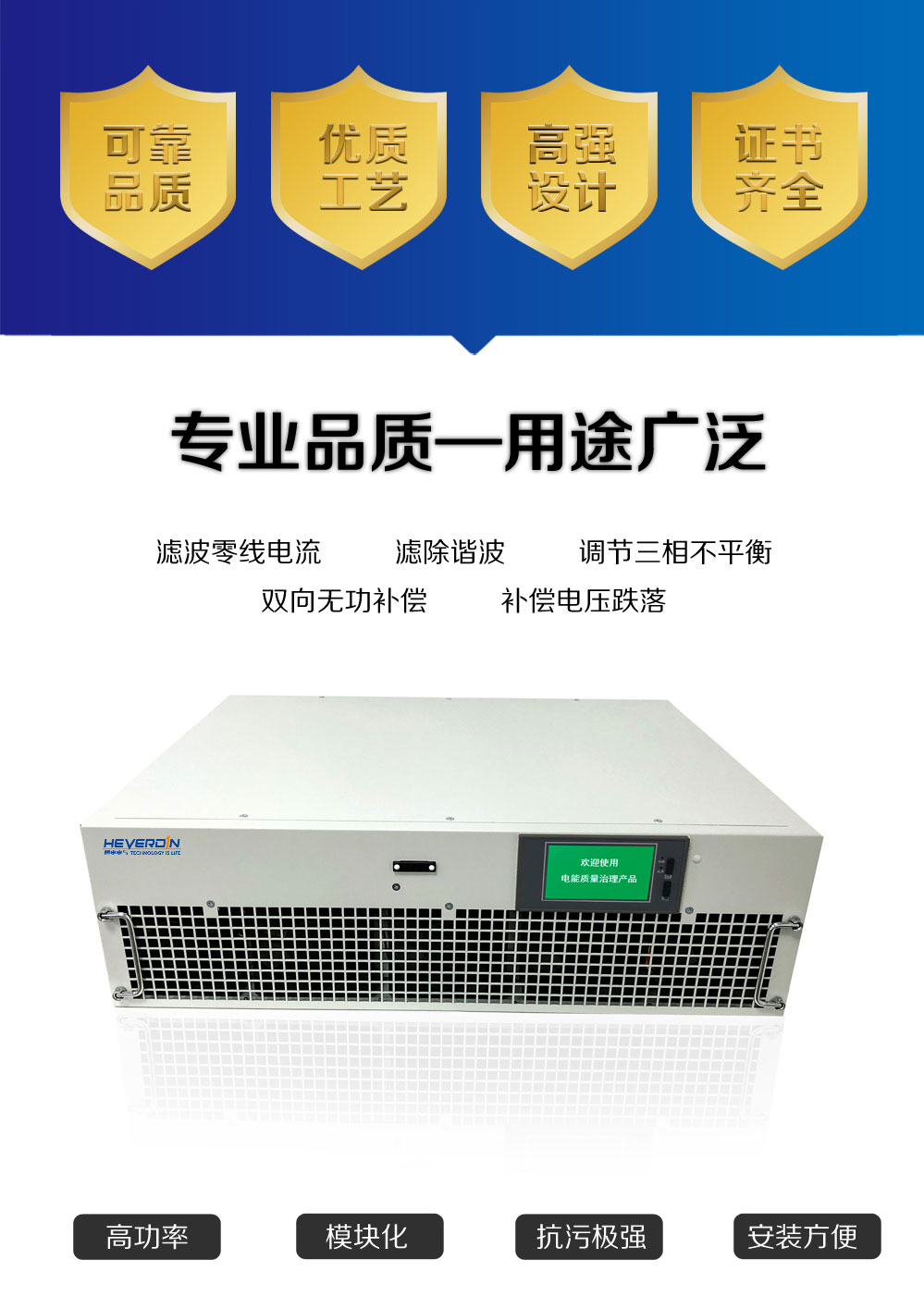

功能一览

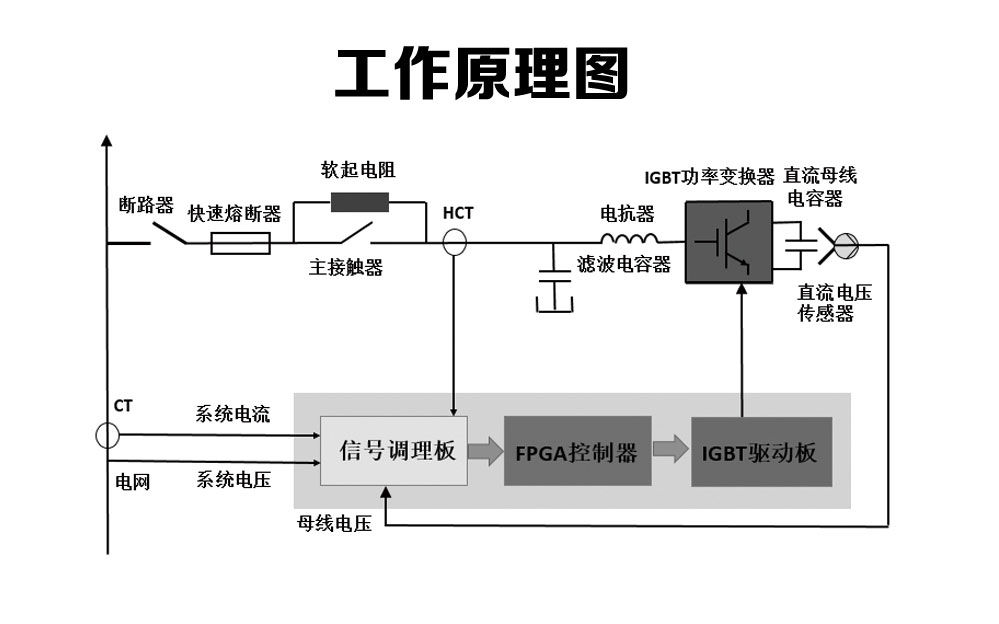

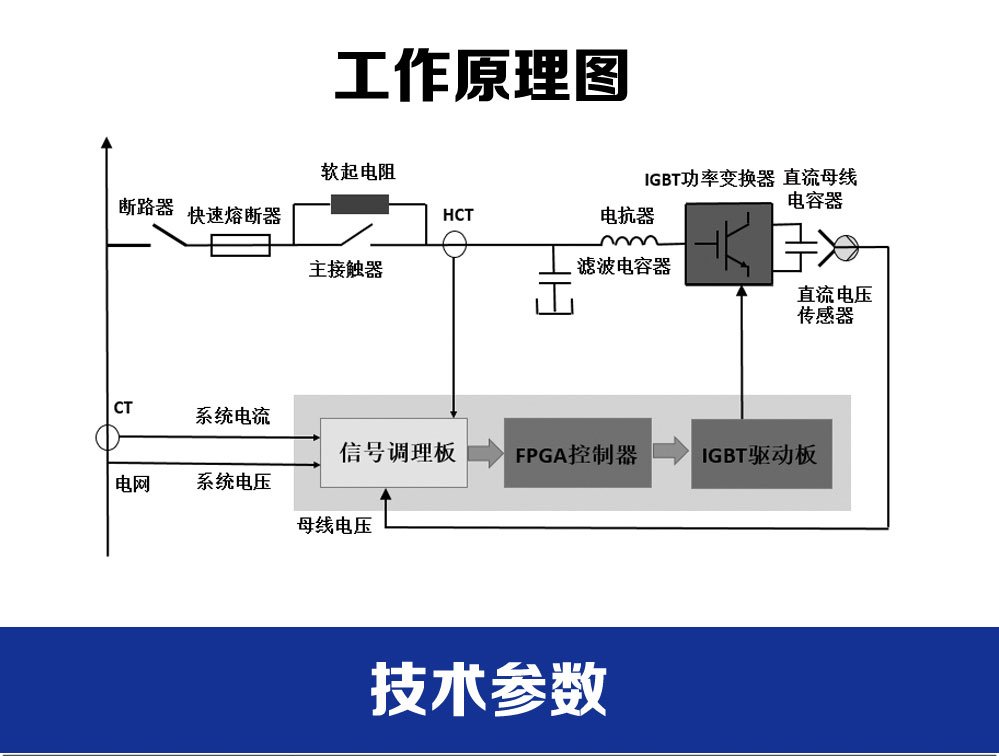

工作原理

装置通过电流互感器（CT）采集系统电流，同时采集系统电压，经信号调理板送入 FPGA 控制器；控制器基于瞬时无功功率理论实时分离出需补偿的谐波、无功、负序等分量，生成控制指令。

谐波补偿过程：检测——实时采集电流并分解出谐波分量；运算——按已启用的补偿功能计算补偿指令；逆变输出——IGBT 驱动板驱动 IGBT 功率变换器，经电抗器与滤波电容器向电网反向注入补偿电流，抵消谐波电流；装置持续跟踪电流变化并调整输出，不依赖针对固定次数设计的 LC 调谐支路。

直流母线电容器为功率变换器提供直流支撑，直流电压传感器反馈母线电压构成闭环控制。主回路配有断路器、快速熔断器、软起电阻与主接触器。

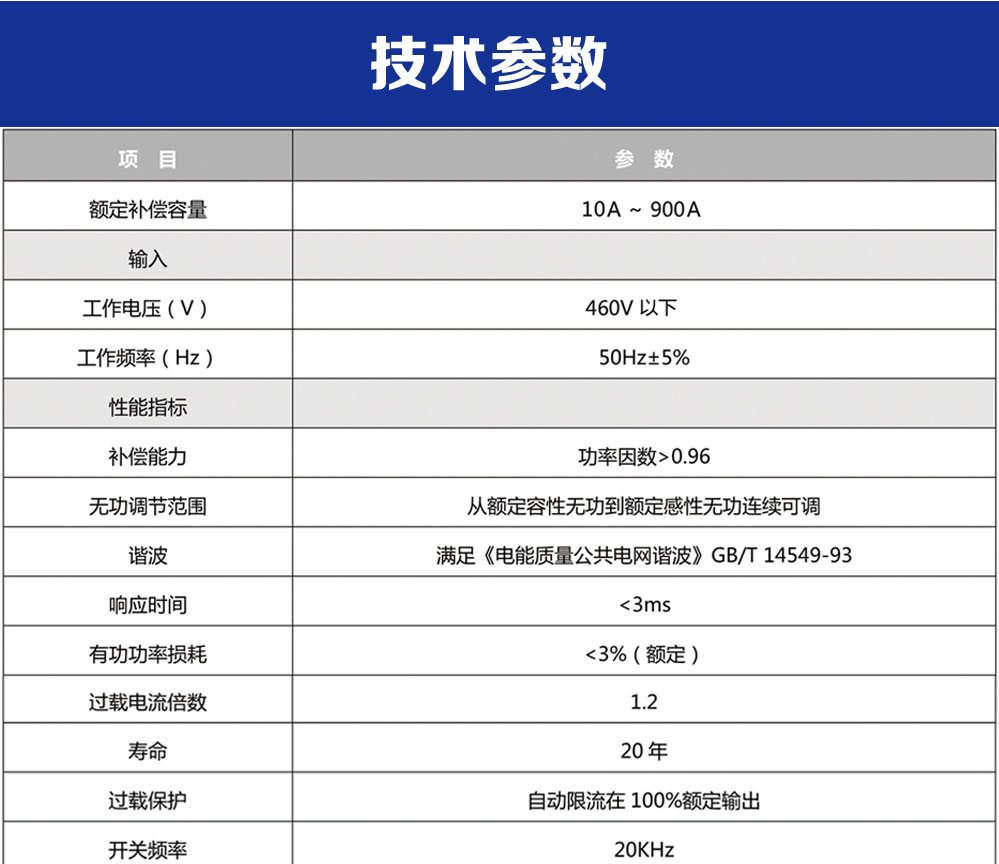

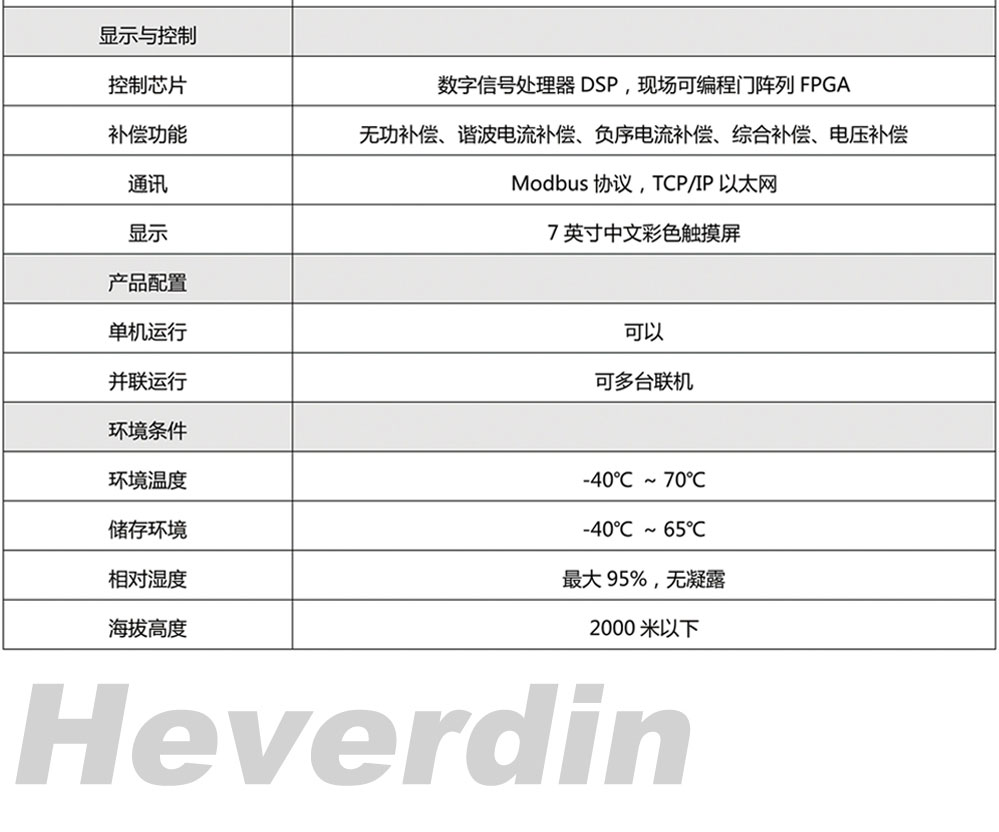

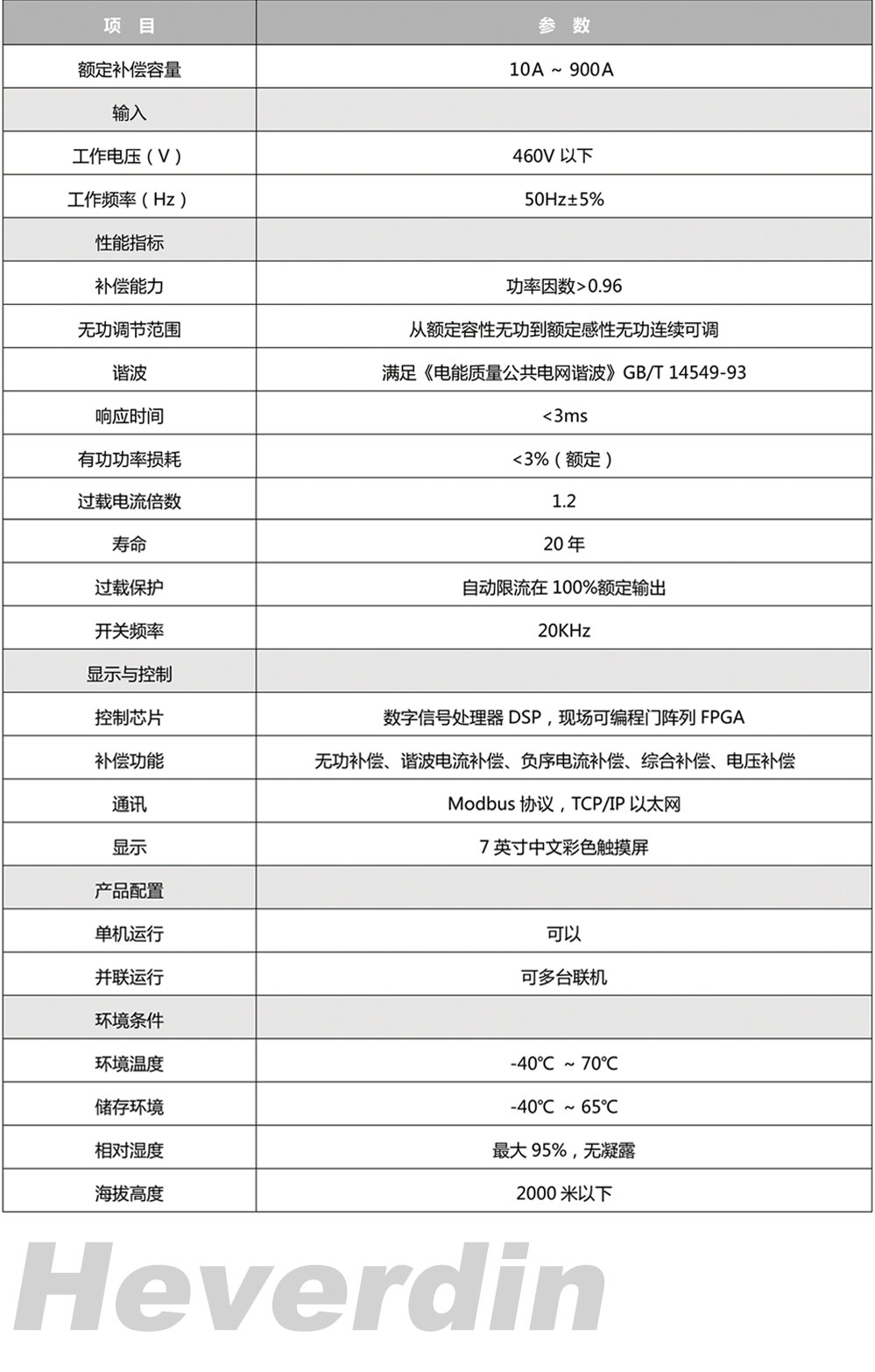

技术参数／适用条件

适用场景

适用于钢铁冶金、装备制造、塑料与纸品加工、数据中心配套、商业综合体及工商业园区等低压配电场合，尤其适合谐波、无功、三相不平衡、零线电流等问题并存，需要一台装置统一治理的配电系统。实际治理效果取决于谐波源特性、补偿容量、接入位置及系统阻抗等因素，以现场检测和项目方案为准。

选型与服务说明

选型前建议检测电流与电压谐波畸变率及主要谐波次数、功率因数与无功变化、三相电流与零线电流，并覆盖满负荷、部分负荷及设备启停等典型工况。补偿容量应依据需补偿的电流并留有安全裕度确定，不宜仅按变压器容量套算；现场已有电容补偿装置时，应同时评估谐波放大与设备间协调。最终技术指标以选型资料及合同技术协议为准。

我们有专业的技术服务团队，可根据实际问题提供电能质量检测分析、方案设计、订单生产及现场安装调试的全程服务。如需选型或现场评估，请拨打 400-0909-861，或发送邮件至 sale@heverdin.com，我们将尽快安排专业人员与您联系。
