别称： 固态稳压器、电力电子稳压器

在配电网末端，供电半径长、线路阻抗大，高峰期容易出现低电压。分布式光伏接入后，午间又常出现过电压。山东恒电电气 HDEVR 系列电力电子调压器采用全电力电子控制、一级 AC/AC 变换，串联接入电源与负载之间，对偏高或偏低的电压做连续调节，让负载侧电压回到国标允许偏差范围内（-10%～+7%）。

一、工作原理

HDEVR 串联在电源与负载之间，用电力电子半导体器件跟踪电压偏差并做升压或降压补偿。全程没有机械抽头、碳刷等调压部件，调节是连续、平滑的。

• 一级 AC/AC 变换： 变换级数少，有利于减小体积、重量和损耗。
• 旁路机制： 故障时自动旁路，无需补偿时自动旁路，维护时可手动旁路，减少对用户供电的影响。

二、规格型号

注：220-30 型号沿用原命名，额定容量为 33 kVA。

三、技术参数

四、与传统调压方式对比

五、安装方式

• 杆上安装： 户外电线杆上抱杆安装，通过抱箍、托架和斜支撑架固定，适合单相逐杆部署。

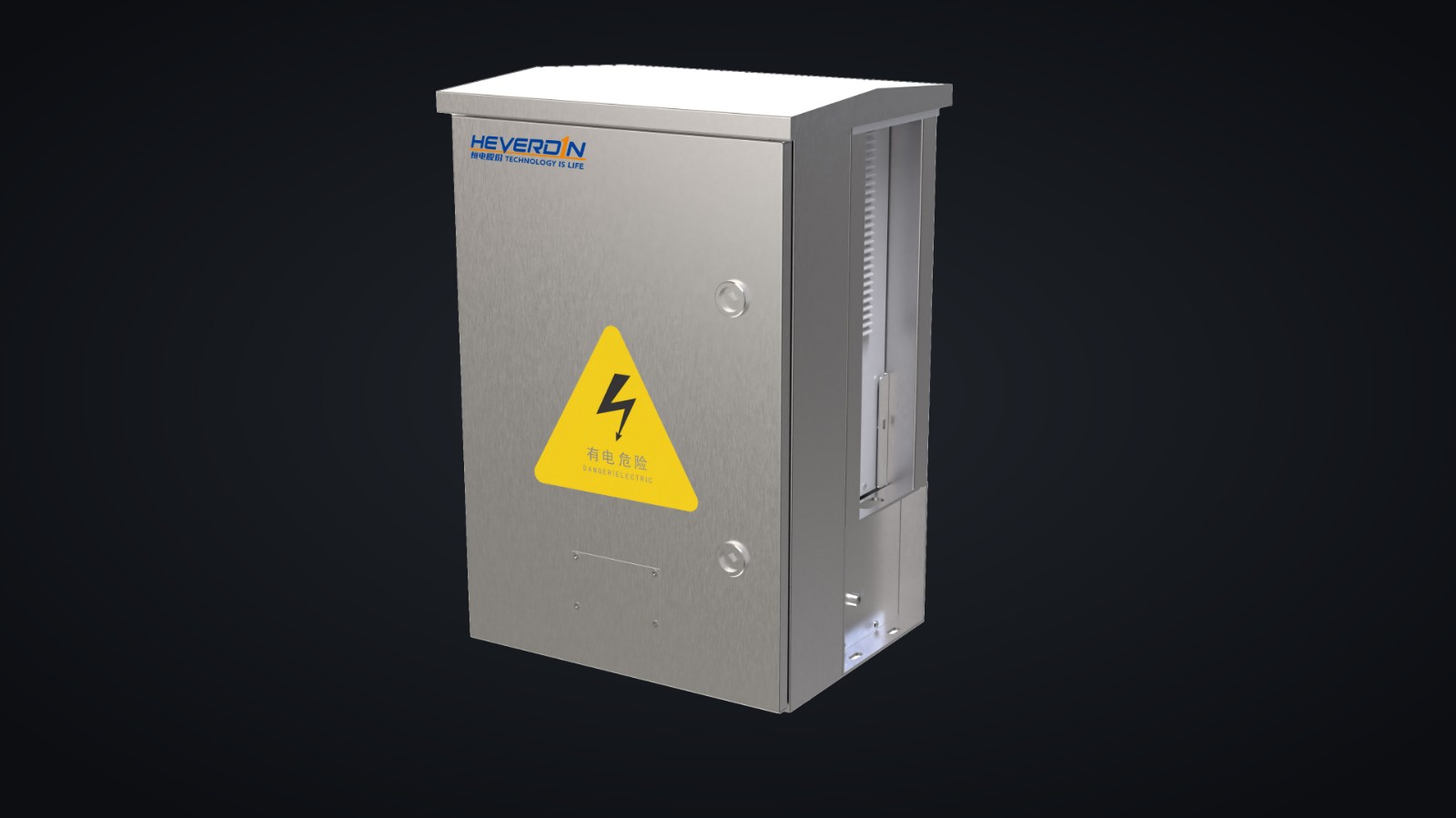

• 壁挂安装： 单相机型可壁挂安装。

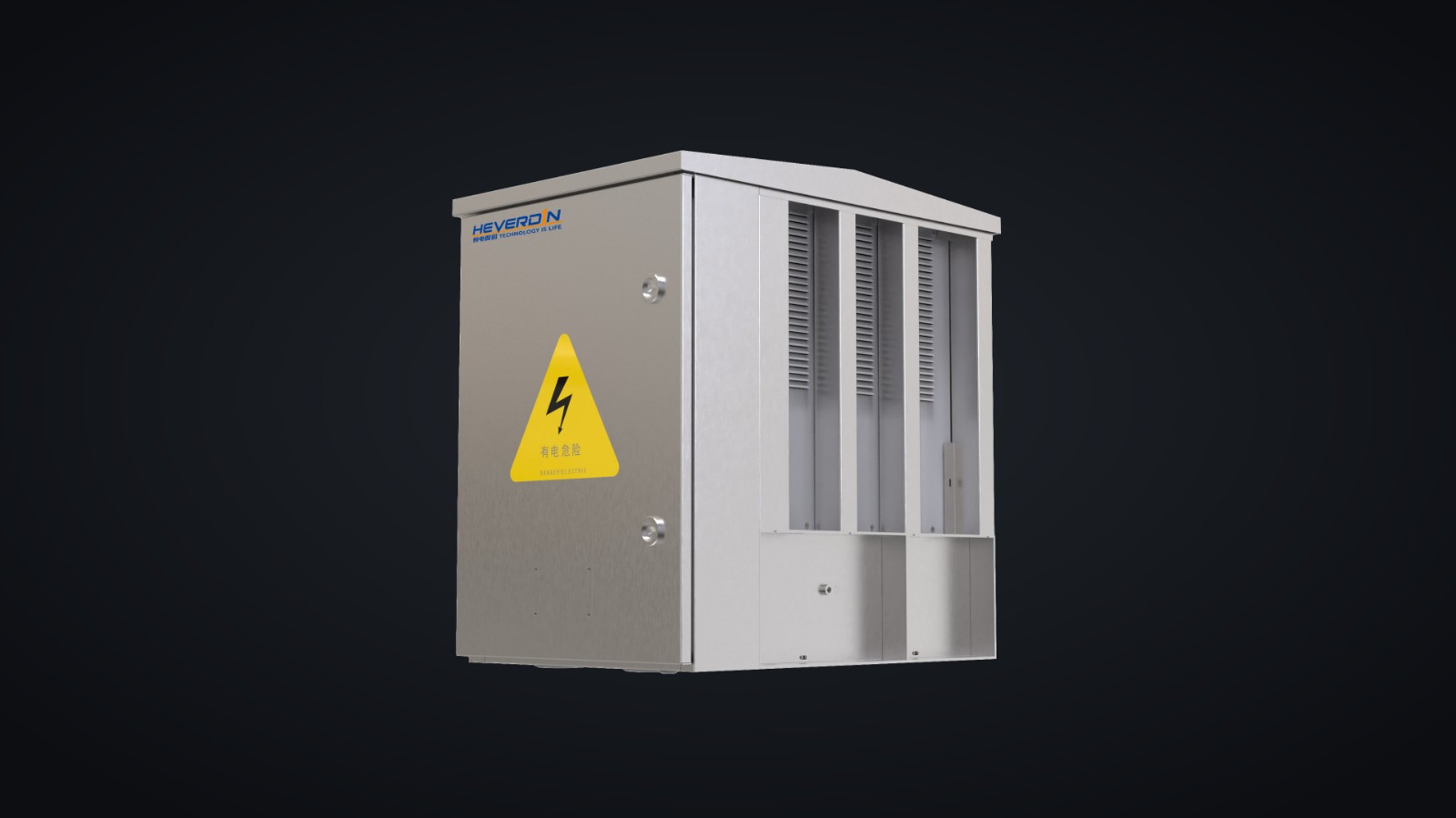

• 户外柜成套： 模块装入户外柜后抱杆安装，三相常用成套方式。户外柜尺寸请咨询恒电技术人员。

接线只需接入输入、输出和零线。具体安装方式按现场条件与工程设计确定。

六、保护功能

• 过流保护、短路保护
• 过压、欠压保护（越限后切旁路）
• 过温保护（功率器件超温后切旁路）
• 高温降额：50℃ 以上线性降额，60℃ 以上转旁路
• 故障自动旁路、维护手动旁路
• 自诊断功能，支持远程监控

七、选型步骤

1. 实测电压： 在拟安装点记录一段时间的电压曲线，确认是偏低、偏高还是昼夜交替。
2. 确定相数： 单相供电选 220 系列，三相供电选 380 系列。
3. 核算容量： 按安装点后端的最大负载电流计算所需容量，并留出余量，不宜只按变压器容量估算。
4. 核对调压范围： 确认实测偏差落在 -40%～+35% 的输入适应范围内。
5. 确定安装方式： 根据现场选择杆上、壁挂或户外柜成套。
6. 确认运维需求： 是否需要接入用电信息采集系统或融合终端，做远程监控。

选型可拨打 400-0909-861，由恒电技术人员协助评估。

八、典型应用场景

九、常见问题

电力电子调压器和传统稳压器有什么区别？

传统稳压器多用机械、伺服或碳刷方式调压，体积大、响应慢。HDEVR 用电力电子器件做一级 AC/AC 连续调压，响应时间＜5ms，体积小、重量轻，可以直接上杆安装。

电力电子调压器和固态稳压器是同一种产品吗？

是。固态稳压器、电力电子稳压器、电力电子调压器是同一类产品的不同叫法，恒电统一称为电力电子调压器 HDEVR。

HDEVR 能解决哪些电压问题？

能解决长线路末端低电压、季节性负荷导致的低电压、光伏并网点过电压，以及同一点白天高、晚上低的电压问题。输入电压在额定值 -40%～+35% 范围内都能调节。

设备故障时会不会断电？

不会因设备故障直接中断供电。设备故障时自动转旁路，由电网直接供电；维护时也可手动旁路。

HDEVR 的防护等级是多少？

整机／户外柜的防护等级为 IP65。

模块电子层的防护等级为 IP54。

能在高温环境下运行吗？

工作环境温度 -25℃～+50℃；50℃～60℃ 线性降额，60℃ 以上自动转旁路。

支持远程监控吗？

支持。设备提供 RS485（Modbus）及 4G／WiFi 通讯，可与用电信息采集系统、融合终端通讯。

HDEVR 能替代配电变压器吗？

不能。HDEVR 用于调节电压偏差，不承担配电变压器的变压和配电功能。

十、联系我们

山东恒电电气股份有限公司可提供现场电压检测、方案设计与设备配套。

• 官网：https://www.heverdin.com/
• 咨询热线：400-0909-861
