产品详情

山东恒电电气股份有限公司 · Heverdin

动态谐波治理|电能质量改善|模块化并联|工业配电解决方案

一、产品概述:面向工业配电系统的动态谐波治理

当变频器、整流设备、UPS、中频炉及其他非线性负载大量接入配电系统时,可能产生谐波电流,造成电流波形畸变,并对变压器、线路、电容补偿装置及其他用电设备产生影响。

HDAPF / HD2000 有源电力滤波器(APF) 是山东恒电电气股份有限公司面向低压配电系统推出的谐波治理产品。设备通过实时检测负载产生的谐波电流,利用功率变换器生成相应的补偿电流并注入系统,以抵消部分谐波电流,改善电流波形。

产品可根据配置兼顾无功补偿及三相不平衡治理,适用于工业制造、冶金、石油化工、轨道交通、医疗及其他存在非线性负载的配电场景。

核心技术指标

技术项目产品能力
谐波治理范围常规产品针对 2~50 次范围内的奇次谐波
滤波能力可高达 97% 以上;谐波滤除性能优于 JB/T11067-2011 相关要求;工程效果以实测与方案为准
全响应时间≤10ms
整机效率大于 97.5%
并联能力最多支持 12 路并联,具体以对应配置为准
运行保护过载时自动限流,输出不超过额定值
产品形式柜式为主,另有壁挂式可选

以上为系列级技术指标,不代表所有型号在任意现场条件下均能达到相同效果。具体配置、性能口径及适用范围以对应型号技术资料和项目方案为准。

产品咨询:400-0909-861

二、APF 能解决哪些谐波问题?

1. 谐波电流偏高

变频器、整流器、UPS 等非线性负载运行时,输入电流可能偏离理想正弦波,产生不同次数的谐波。APF 可针对检测到的目标谐波电流进行动态补偿,降低系统中的相关谐波电流含量。实际治理效果取决于谐波源特性、补偿容量、接入位置及系统阻抗等因素。

2. 电容补偿装置异常

当配电系统存在较明显的谐波时,电容补偿支路可能面临谐波放大、过电流、过热及谐振等风险。APF 可用于治理谐波,但不能替代对电容柜、保护配置及潜在谐振问题的检查。

3. 变压器和线路负担增加

谐波电流可能增加变压器、导体及相关设备的附加损耗和温升。通过合理的谐波治理,可以改善配电系统的电流质量;设备温升及损耗的实际变化,需结合治理前后的运行数据评估。

4. 非线性负载工况变化明显

对于生产节拍变化较大、设备频繁启停的工业现场,谐波电流也可能随工况变化。APF 能够根据实时检测结果动态调节补偿电流,相较于固定次数设计的传统无源滤波支路,对变化负荷具有不同的适应方式。

需要注意:电压暂降、设备电磁干扰、接地异常及通信故障等问题可能存在其他原因,不能仅凭现象认定由谐波造成。

三、HDAPF / HD2000 核心技术特点

1. 动态跟踪谐波电流

设备实时采集配电系统电流,识别目标谐波分量,并根据控制策略生成补偿指令。随着负载变化,装置可以动态调整补偿输出,不依赖固定 LC 调谐支路实现谐波治理。

2. 宽范围奇次谐波治理

常规产品面向 2~50 次范围内的奇次谐波进行治理,适用于存在多次谐波成分的工业配电系统。

对于偶次谐波治理,需选用配套碳化硅模块的指定产品 HDAPF/SIC,详见专页:碳化硅有源滤波器 HDAPF/SIC。不能将该能力视为常规 HDAPF/HD2000 的默认配置。

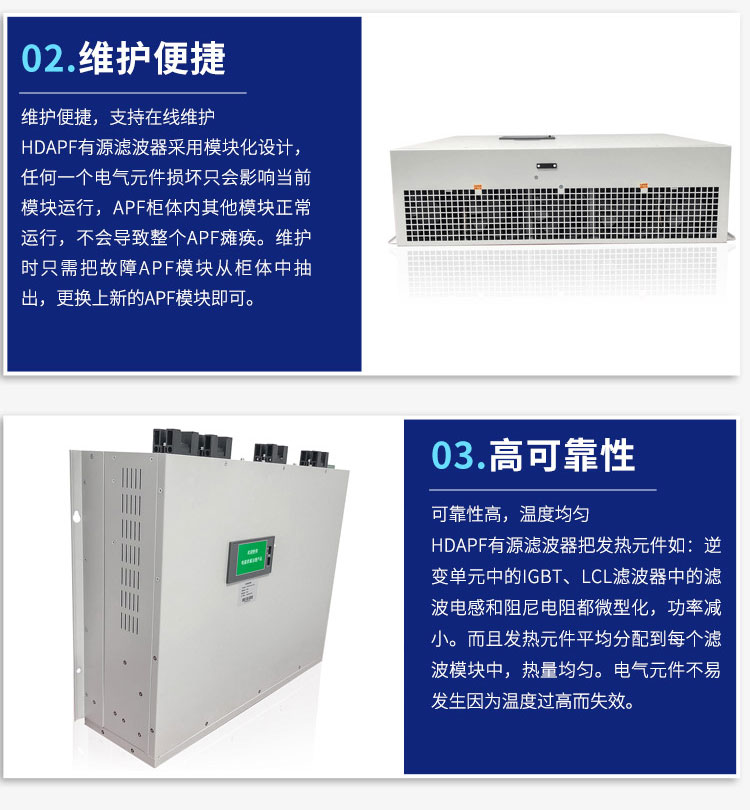

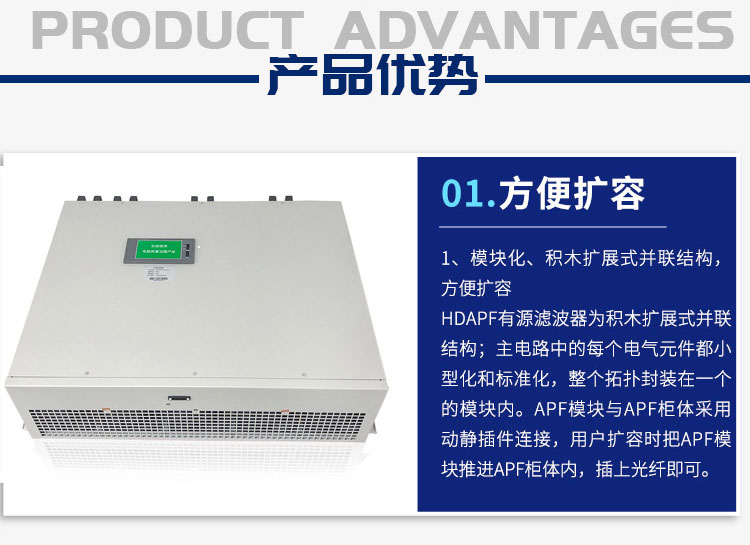

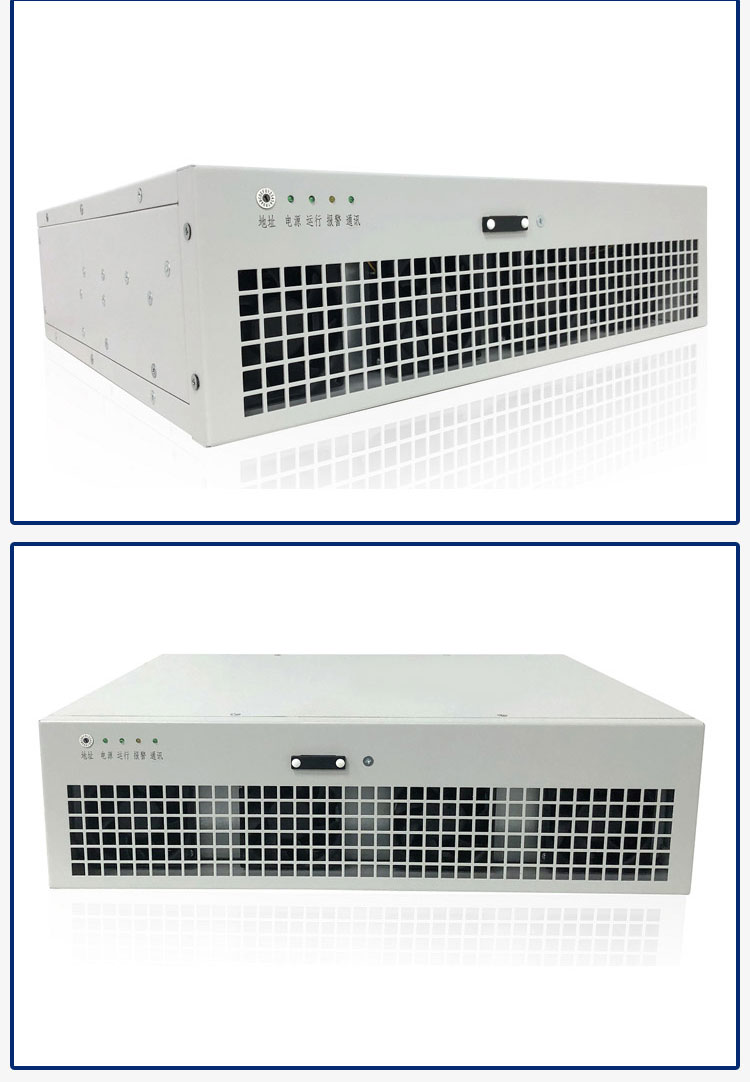

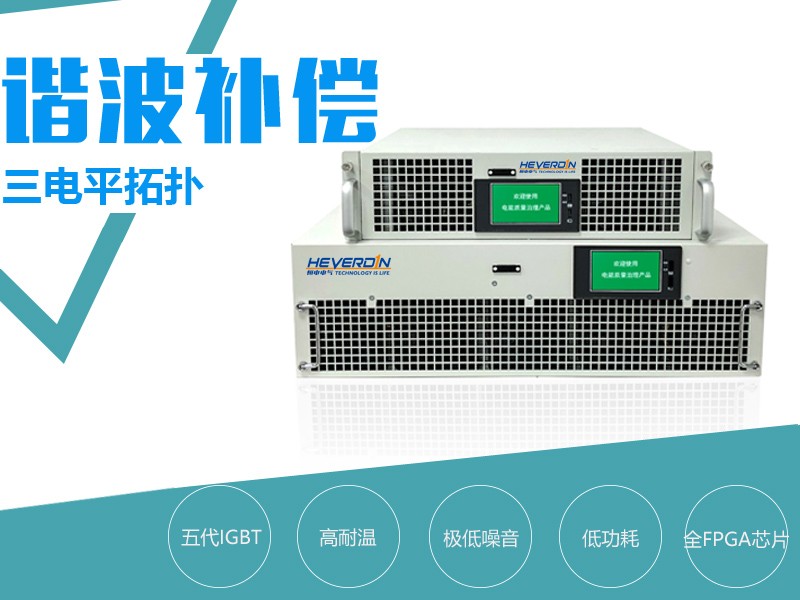

3. 模块化设计与并联扩容

产品支持多模块或多台设备并联运行,并联路数最多 12 路,具体并联形式及配置应以对应产品资料为准。模块化设计有利于容量配置和后续扩展;按产品设计,单模块故障时柜内其他正常模块可继续运行,实际状态取决于故障类型、保护逻辑及系统配置。

4. 快速动态补偿

系列资料给出的全响应时间 ≤10ms。不应直接等同于所有负载变化、全部谐波分量均在相同时间内完全消除。

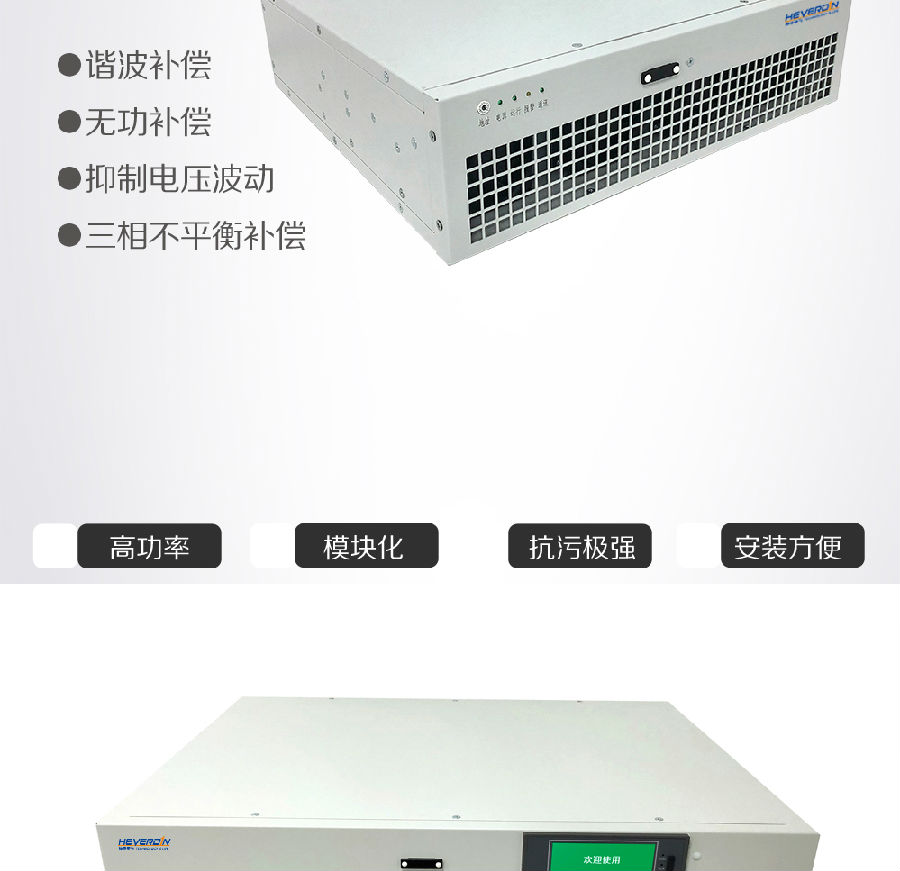

5. 多种补偿模式

产品可根据具体型号和控制配置,提供以下模式:

  • 谐波优先
  • 无功优先
  • 三相不平衡优先
  • 固定无功
  • 目标电压

谐波、无功及不平衡补偿功能可按配置分别使能或关闭。不同型号的功能组合、控制方式及可用范围应以对应技术资料为准。

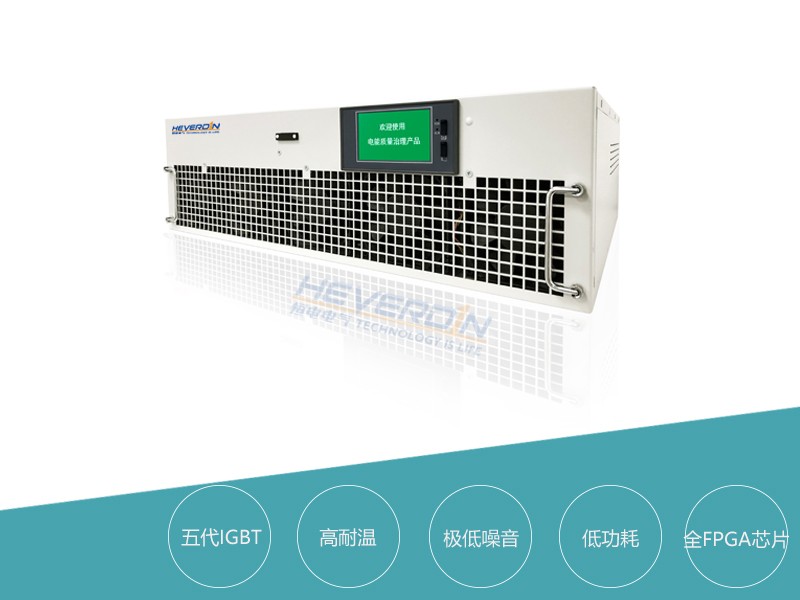

6. 多种显示与监控方式

根据产品配置,可选用柜门 7 英寸集中监控触摸屏,或模块、壁挂产品配套的 4.3 英寸彩色触摸屏。可查看电网侧、负载侧及装置运行参数、2~50 次谐波柱状图、电流电压波形、运行事件与告警信息。7 英寸集中监控屏支持中文、英文和俄文显示。

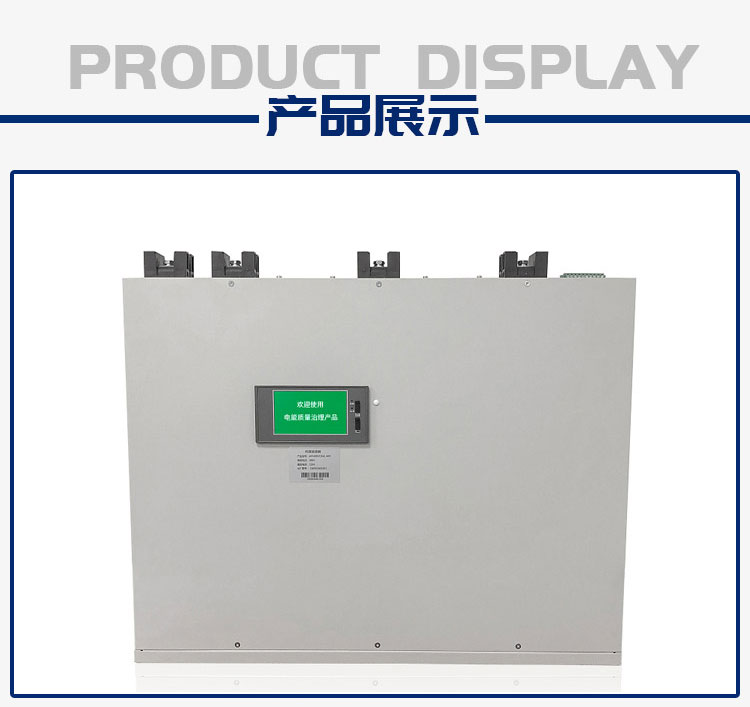

7. 柜式与壁挂式可选

柜式 APF:适合配电室集中治理、容量较大或需要多模块配置的应用场景(接线形式一般为前入后出)。

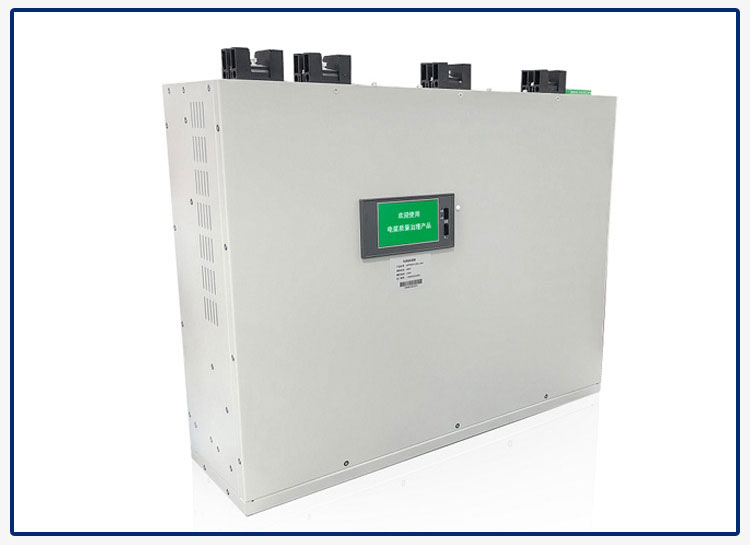

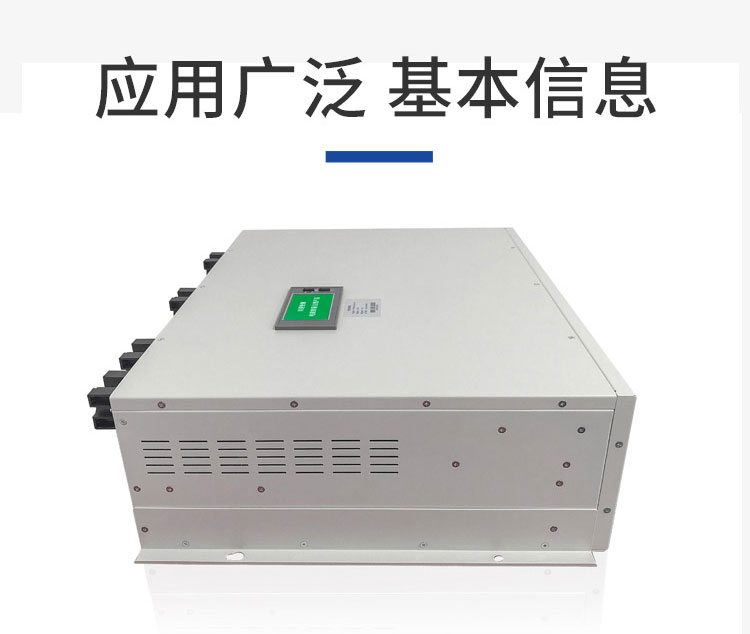

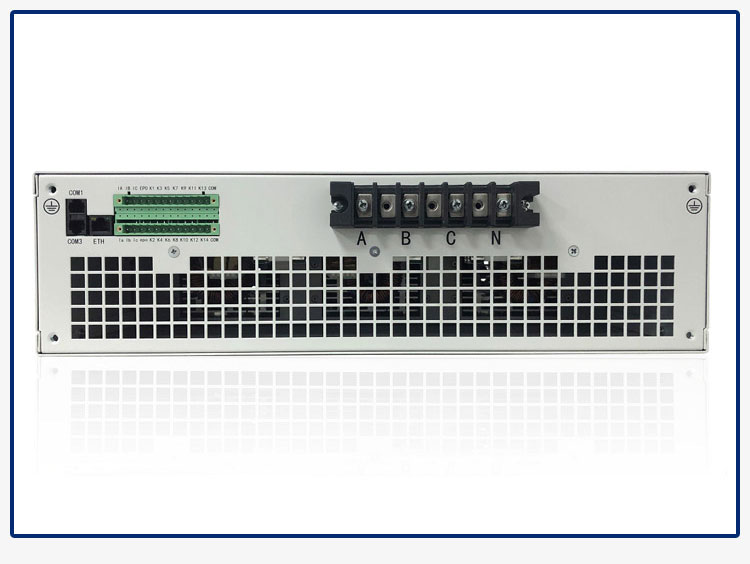

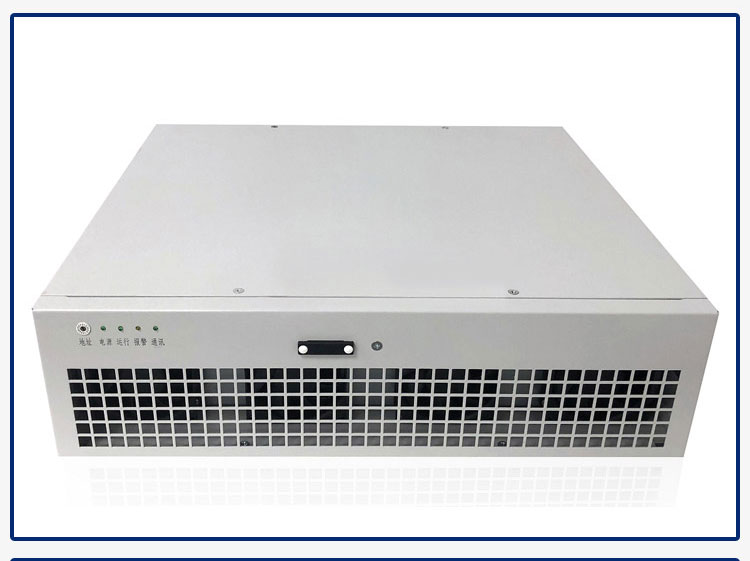

壁挂式 HDAPF:可用于容量较小、安装空间受限等场景(接线形式一般为下入上出),具体适用性应结合额定补偿电流、散热条件和安装环境评估。

两种形式的系统连接原理基本相同,主要差异在安装形式及具体规格配置。设备尺寸、接线图和安装要求可在确定型号后向恒电电气索取。

四、APF 工作原理

HDAPF / HD2000 通过实时检测和电力电子变流控制,实现谐波电流动态补偿。

工作流程:

  1. 信号采集:通过电流互感器(CT)采集系统或负载电流。
  2. 谐波检测:控制系统分解目标谐波及相关电流分量。
  3. 补偿计算:根据所选补偿模式及功能设置生成控制指令。
  4. 反向电流注入:功率变换器产生相应的补偿电流并注入系统。
  5. 动态跟踪:持续检测电流变化并调整输出,降低目标谐波电流含量。

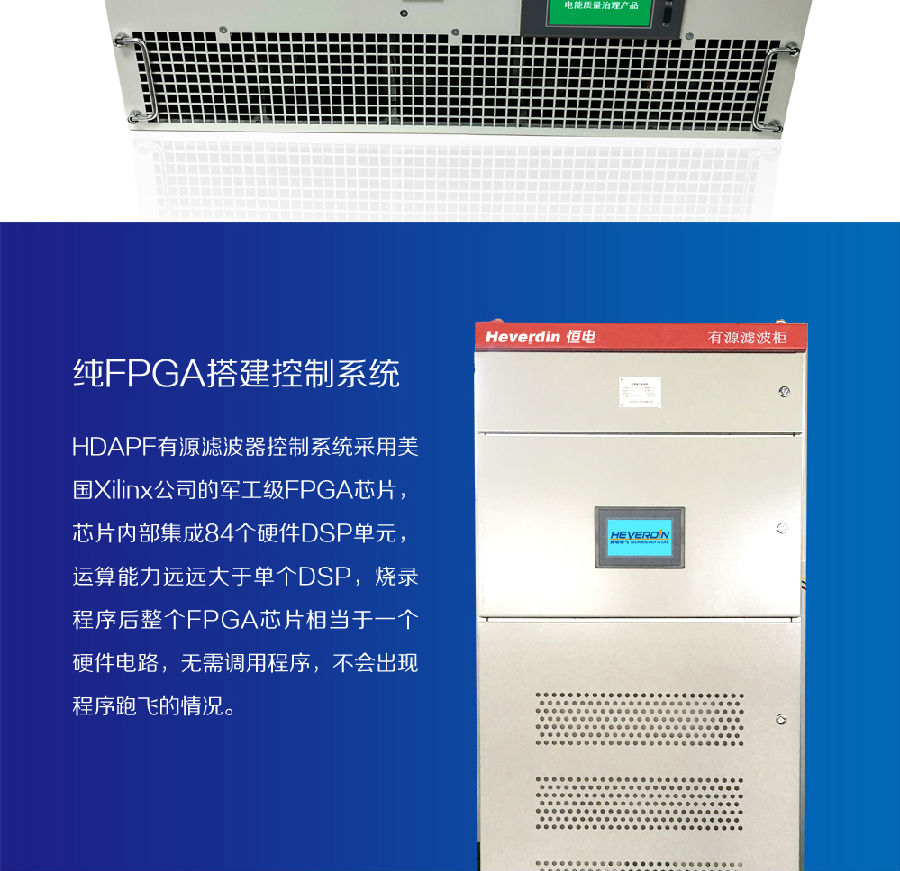

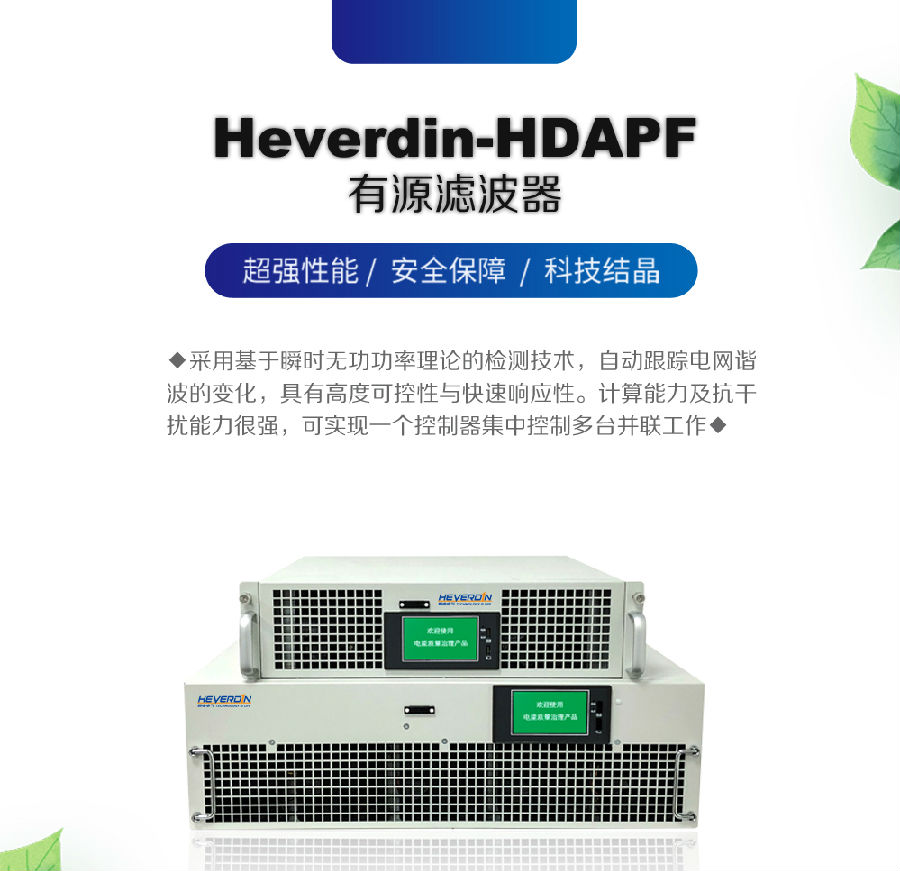

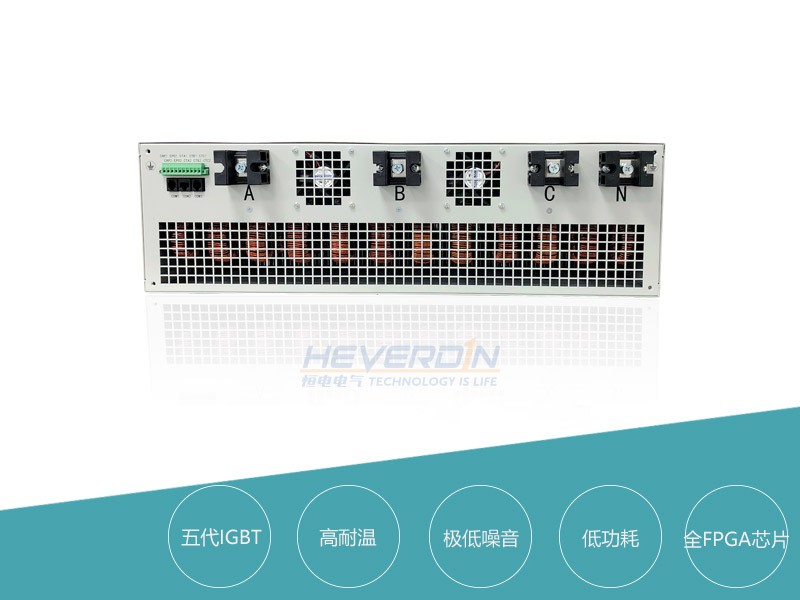

产品资料所述检测技术基于瞬时无功功率理论,控制系统采用 FPGA 架构,功率单元与控制器之间可采用光纤通信。

与传统无源滤波器相比,APF 不依赖针对固定频次设计的 LC 调谐支路,能够根据检测结果动态调节补偿电流。但其治理能力仍受到额定补偿电流、目标谐波、系统工况及接入条件等限制。如果现场存在纯电容补偿或其他容性无源补偿设备,应评估系统阻抗、谐波放大及设备间的相互影响。

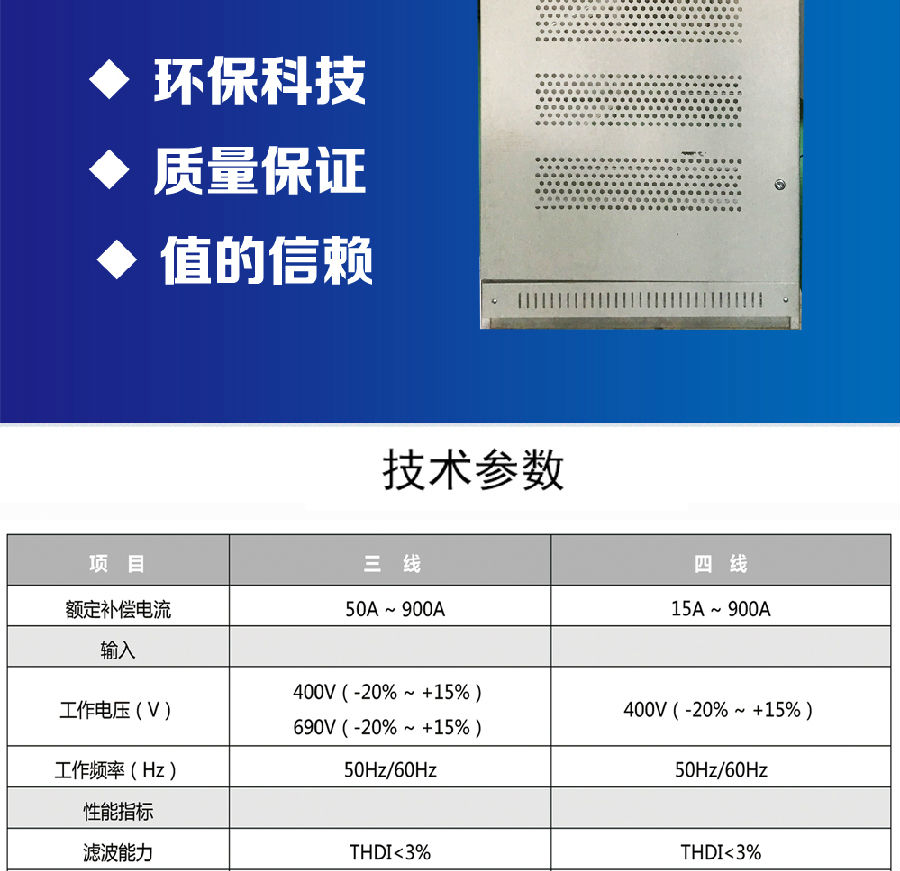

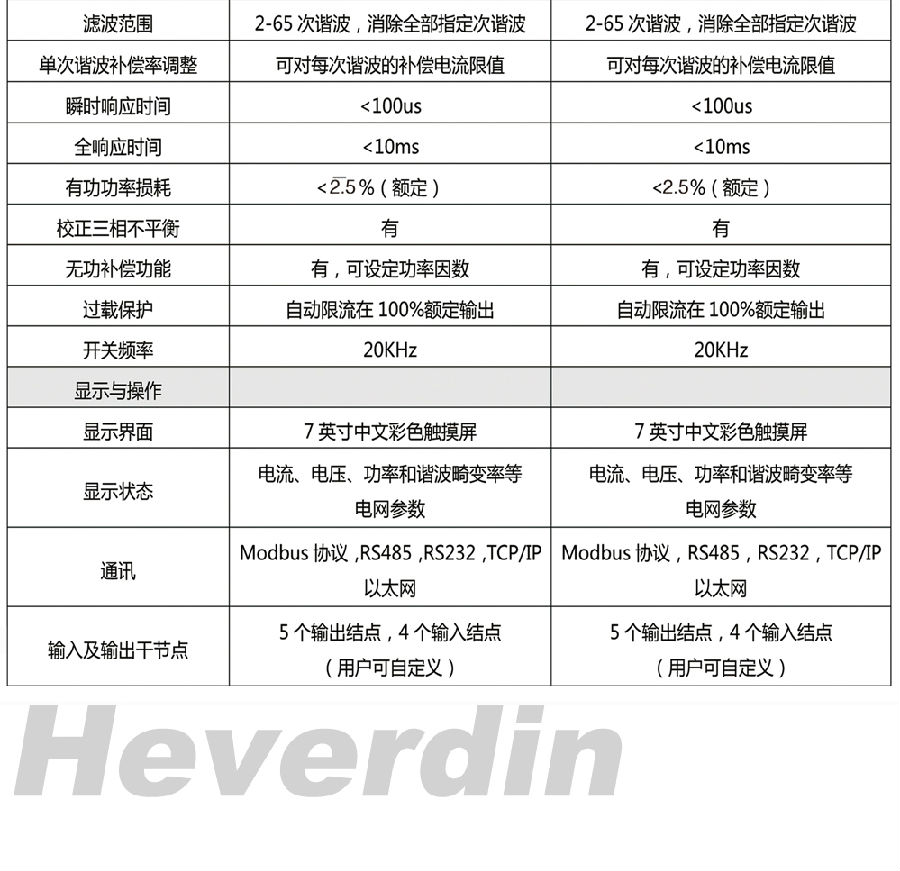

五、HDAPF / HD2000 系列技术参数

参数项目系列级参数
产品系列Heverdin HDAPF / HD2000
产品类型有源电力滤波器(APF)
额定补偿电流多档可选;更大容量靠多模块并联,以选型资料为准
工作电压三相三线:380V/690V;三相四线:380V
工作频率50Hz / 60Hz
谐波治理范围2~50 次范围内的奇次谐波
滤波能力可高达 97% 以上;优于 JB/T11067-2011;工程效果以实测与方案为准
全响应时间≤10ms
整机效率大于 97.5%
三相不平衡补偿支持(以配置为准)
中性线谐波治理三相四线产品具备相应治理能力;三相三线无中性线补偿通道
过载保护自动限流,输出不超过额定值
并联运行最多 12 路;单台触摸屏可管理并联模块最多 12,具体以对应配置为准
防护等级模块 IP20
散热方式智能风冷
电流互感器/5 变比;/1 需定制
显示方式可选 7 英寸集中监控屏 / 4.3 英寸模块屏
环境温度-10℃~45℃
相对湿度≤95%,无凝露
海拔适用更高海拔;1000m 以上每升高 100m 降额 1%(以对应型号资料为准)
振动不大于 0.6G
安装形式柜式(前入后出)/壁挂(下入上出);详细尺寸与接线确定型号后索取
外形尺寸根据具体规格提供图纸

选型提醒:上表为系列级资料整理。电压等级、补偿电流、功能组合、屏幕配置、环境条件及并联方式应在确定具体型号后再次核对,不能仅依据系列名称确定全部配置。

六、APF 适用行业与应用场景

1. 冶金、铸造及中频炉行业

中频炉、整流设备及相关电力电子负载可能产生较明显的谐波,并伴随无功需求变化。可根据现场检测结果评估 APF;若无功波动也明显,应同步评估 SVG 或其他无功补偿方案。

2. 机械加工与装备制造

数控机床、焊机、变频器和整流类设备可能形成多种谐波电流,生产节拍变化也会导致谐波含量随工况波动。建议重点检测主要谐波次数、谐波电流、功率因数及现有电容补偿状态,再确定 APF 容量和安装位置。

3. 医院及精密用电场所

影像设备、UPS、开关电源及变频空调等负载可能产生谐波。APF 可作为配电侧谐波治理方案之一,但不能替代针对电压暂降、接地和电磁兼容问题的专项处理。

4. 轨道交通与港口等大型非线性负荷

牵引系统及配套变频、UPS,或港口、机场等变频器与整流装置集中接入时,需评估谐波电流、配电设备负担及现有补偿装置适配性。APF 容量与布置应根据实测数据及治理目标确定,而不是简单按变压器容量比例选取。

5. 石油化工及其他非线性负荷场景

石油化工、煤矿、水处理、UPS 与精密电子等场景可能存在变频器、整流器、UPS 等非线性负荷。建议先明确谐波来源、主要次数和变化规律,再评估 APF 治理范围及是否需要配合 SVG 或其他电能质量设备。

七、APF 如何选型?

合理选型应以现场电能质量检测为基础,重点考虑谐波特征、补偿容量、安装条件和现有配电系统结构。

第一步:检测现场电能质量

建议至少采集:电流总谐波畸变率(THDi)及主要谐波次数与幅值、电压总谐波畸变率(THDu)、负载电流及典型工况、功率因数与无功变化、现有电容柜运行状态、主要谐波源所在回路及启停规律。检测应覆盖满负荷、部分负荷和设备启停等代表性工况。

第二步:确定额定补偿电流

应重点考虑需要补偿的谐波电流有效值及必要的安全裕度,不能仅依据变压器容量或设备总功率直接套算。容量不足时可采用多模块并联,具体档位以选型资料为准。

第三步:确定柜式或壁挂式

  • 集中治理、容量较大:优先评估柜式 APF。
  • 空间有限、容量较小:评估壁挂式 HDAPF。
  • 多个配电回路、谐波源分散:根据治理范围和接入条件评估集中或分区布置。

第四步:评估并联扩容与是否配合 SVG

补偿需求较大或后续可能扩容时,可评估多模块并联(最多 12 路,以对应型号为准)。谐波问题突出优先评估 APF;无功或功率因数问题突出评估 SVG;两类问题均明显时评估 APF+SVG;现场已有电容柜时评估协调关系。

第五步:确认 CT 与接线条件

CT 可根据设计安装在接入点的负载侧或网侧,采用 /5 变比;/1 需定制。施工前应以对应型号接线图和技术要求核对变比、极性、相序与安装位置。

八、APF 与 SVG、电容柜及其他治理设备的区别

设备类型主要用途选型重点
APF 有源电力滤波器动态谐波电流治理谐波电流、主要次数、治理目标及补偿容量
SVG 静止无功发生器动态无功补偿无功需求、功率因数目标及变化速度
传统电容补偿柜提供容性无功补偿基础无功需求、投切方式及谐波环境
无源滤波装置针对设计范围内的特定谐波进行滤波谐波频次、系统阻抗及谐振风险
综合电能质量治理装置按具体产品组合实现多种治理功能功能配置、系统结构及综合治理目标

APF 与 SVG 的功能侧重点不同,不能简单互相替代。对于同时存在谐波和无功问题的项目,应根据现场检测结果比较独立设备组合与综合治理装置的适用性。

九、相关工程案例

以下案例可帮助客户进一步了解恒电电气在不同工业场景下的电能质量治理实践。

  1. 河南商丘某新材料企业钻头钻杆生产线电能质量治理(HDAPF)
  2. 山东某钻石有限公司低压配电系统电能质量解决方案(HDAPF + HDSVG)
  3. 有源电力滤波器在石油化工行业的应用:胜利油田滨南采油厂注水站
  4. 中频炉企业谐波与无功综合治理思路(SVG + APF)

更多项目可查看:恒电电气工程案例。具体项目的治理效果应以对应案例的实测数据和项目资料为准。

十、HDAPF / HD2000 常见问题 FAQ

Q1:APF 有源电力滤波器主要解决什么问题?

APF 主要用于动态谐波电流治理,通过检测并补偿目标谐波电流,降低系统相关谐波含量。部分型号还支持无功补偿和三相不平衡治理,具体功能取决于产品配置。

Q2:APF 只能治理奇次谐波吗?偶次谐波怎么办?

常规 HDAPF / HD2000 产品针对 2~50 次范围内的奇次谐波。偶次谐波治理需选用配套碳化硅模块的指定产品 HDAPF/SIC,详见碳化硅有源滤波器 HDAPF/SIC,不能将其视为常规产品的默认能力。

Q3:APF 和 SVG 有什么区别?需要一起安装吗?

APF 主要用于谐波电流治理,SVG 主要用于动态无功补偿。谐波问题突出时优先评估 APF;无功和功率因数问题突出时评估 SVG;两类问题同时明显时,可根据现场检测结果评估 APF+SVG 方案。

Q4:现场已经安装电容柜,还需要 APF 吗?

需要根据现场谐波水平和电容柜运行情况判断。电容柜主要用于无功补偿,不能替代所有谐波治理需求。若谐波较高或电容柜存在过热、异常退出等问题,应先检测,再决定是否配置 APF 及如何协调现有电容补偿。

Q5:APF 容量是不是越大越好?如何对照选型表?

不是。应根据需要补偿的谐波电流、治理目标、典型工况及必要安全裕度确定额定补偿电流。容量应按谐波电流与治理目标选定;不足时可采用多模块并联(最多 12 路),过大则可能造成投资浪费,具体档位以选型资料为准。

Q6:滤波能力一定能够达到 97% 以上吗?

不能将系列级能力上限理解为所有现场的保证值。资料表述为「可高达 97% 以上」,同时谐波滤除性能优于 JB/T11067-2011 相关要求;实际治理效果与补偿容量、谐波频次、系统工况和测试口径等因素有关,应以实测、项目方案和合同约定为准。

Q7:APF 的响应时间是多少?

系列资料统一为全响应时间 ≤10ms,不应直接等同于任意工况下全部谐波分量均在该时间内完全消除。

Q8:HDAPF 和 HD2000 是两个不同产品吗?外形尺寸在哪里获取?

按本系列产品资料,HDAPF 与 HD2000 是同一产品线的不同型号命名。本页不统一列出不同规格外形尺寸;确定额定补偿电流、柜式或壁挂形式及具体型号后,可联系恒电电气获取图纸和选型资料。

十一、关于山东恒电电气股份有限公司

山东恒电电气股份有限公司(Heverdin)专注于工业电能质量治理,产品方向包括 APF 有源电力滤波器、SVG 静止无功发生器、谐波治理设备及相关无功补偿解决方案。

公司拥有高新技术企业、科技型中小企业、瞪羚企业、专精特新等相关资质,具体资质名称和有效状态以公司现行证书及正式资料为准。针对工业企业存在的谐波、无功及相关电能质量问题,恒电电气可结合现场配电结构、负荷特点及检测数据,协助客户评估设备选型和治理方案。

联系恒电电气

  • 公司名称:山东恒电电气股份有限公司
  • 品牌:Heverdin
  • 咨询热线:400-0909-861
  • 邮箱:sale@heverdin.com
  • 注册地址:山东省济南市历下区
  • 生产地址:济南市工业北路 75 号
  • 官方网站:https://www.heverdin.com/

如需了解 HDAPF / HD2000 的具体规格、额定补偿电流、接线图及选型资料,可联系恒电电气进行咨询。建议在选型前提供现场电压等级、主要非线性负载、谐波检测结果及现有补偿装置情况。
