HDWAF 智能型电气无线火灾报警自动灭火系统|无线测温/烟感监测+异常预警+火灾报警+自动灭火|栏目:智能无线测温灭火

一、定位与适用场景

HDWAF(样本型号体系写作 HD-WAF)面向配电室、网络机房等设备密集、长时间通电、电气火灾风险较高的独立空间,提供电气火灾在线监测、异常预警、火灾报警与自动灭火的一体化方案。系统对覆盖区域内的温度与烟感状态进行实时采集,在异常阶段提醒处置,在火灾发展阶段按设定逻辑启动灭火装置,并保留过程显示与灭火记录。

配电机房、网络机房内设备价值高、排布密集,一旦起火损失大。工程上更关键的是尽早发现火源并及时控制。本页方案侧重电气无线火灾报警+自动灭火;仅需开关柜接点无线测温报警、或不灭火的管道温湿度测控,请分别参见姊妹页(选型提示一节)。工程效果以实测与方案为准。

二、系统组成

系统主要由三部分组成,形成「探测 → 判断 → 报警/灭火 → 集中显示与上送」的完整链路:

组成型号作用
自动报警灭火系统主机HD-WAF-SH集中管理:接收无线数据,异常预警/火灾报警/灭火状态显示与记录,声光报警,可经 GSM 短信及 RS232/RS485 上送后台
自动报警灭火控制器HD-WAF-AE就地探测温度、烟雾等电气火灾相关信号,逻辑判断,声光报警,无线上传主机,并输出灭火及联动控制
自动灭火装置HD-WAF-SE由控制器或感温线启动;采用固体热气溶胶发生剂,以全淹没方式释放洁净灭火气体

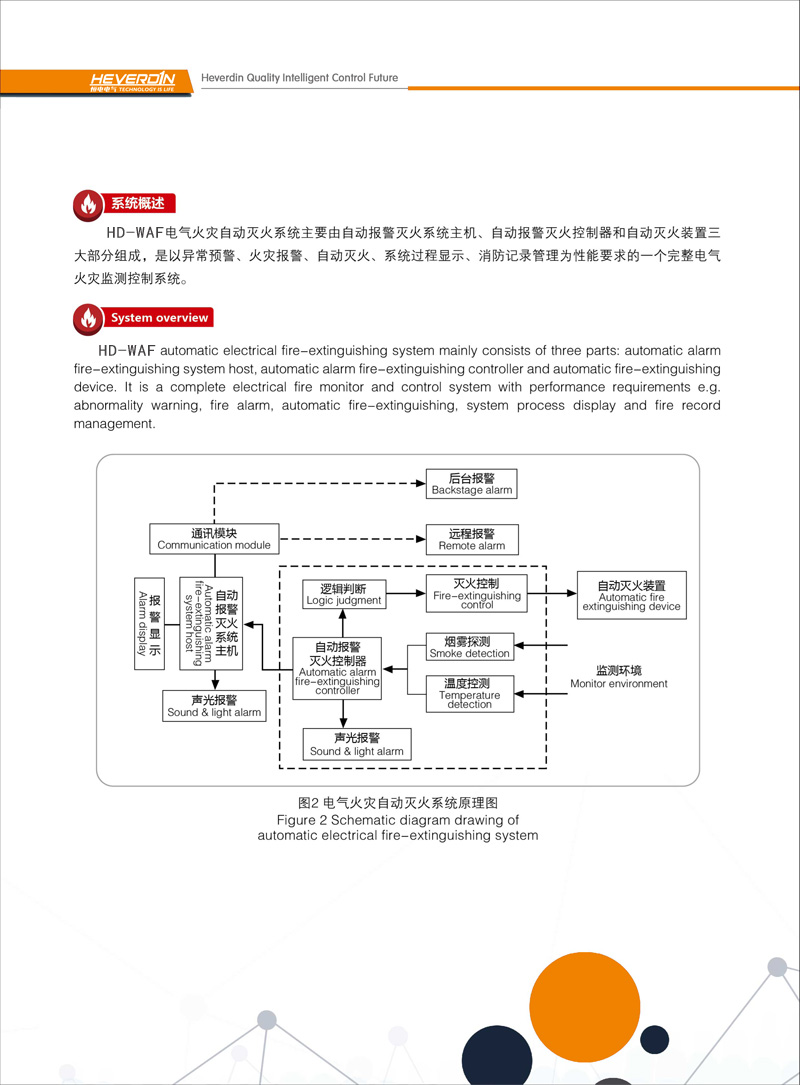

链路示意:环境监测 → 烟感/温感探测 → 控制器(逻辑判断、灭火控制、声光报警)→ 主机(报警显示、声光报警、通讯模块)→ 后台报警/远程报警。

三、各部件功能说明

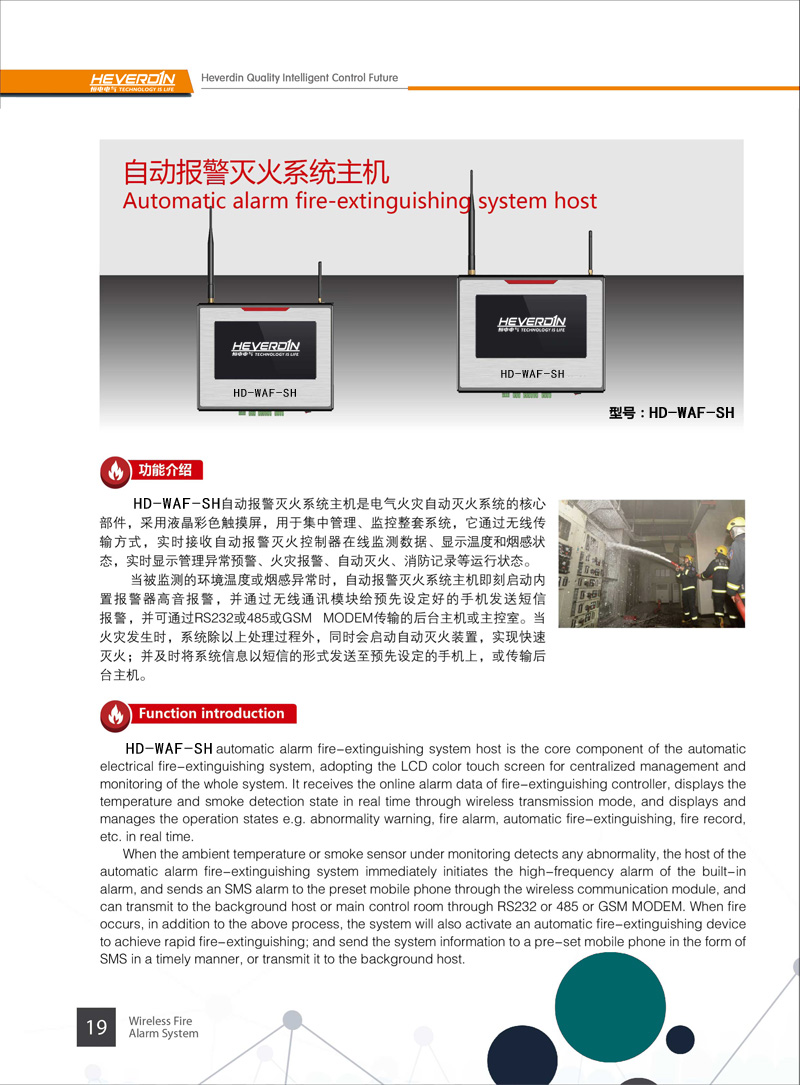

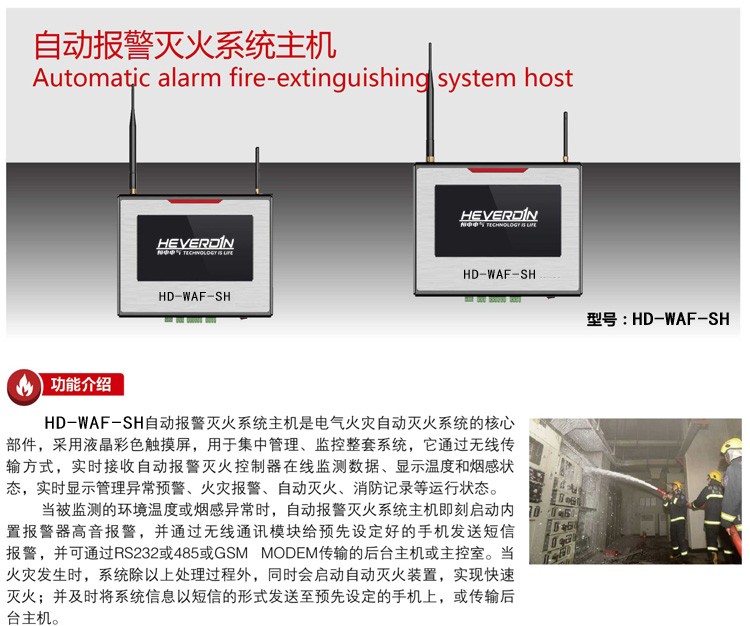

3.1 主机 HD-WAF-SH

主机是系统的集中管理端,采用液晶彩色触摸屏。通过无线接收各控制器的在线监测数据,实时显示温度、烟感状态、异常预警、火灾报警、自动灭火状态及灭火记录。温度或烟感异常时,可启动内置高音报警,并通过无线模块向预设手机发送短信;也可经 RS232、RS485 或 GSM 将数据上送后台主机或主控室,便于远程处置与留痕。

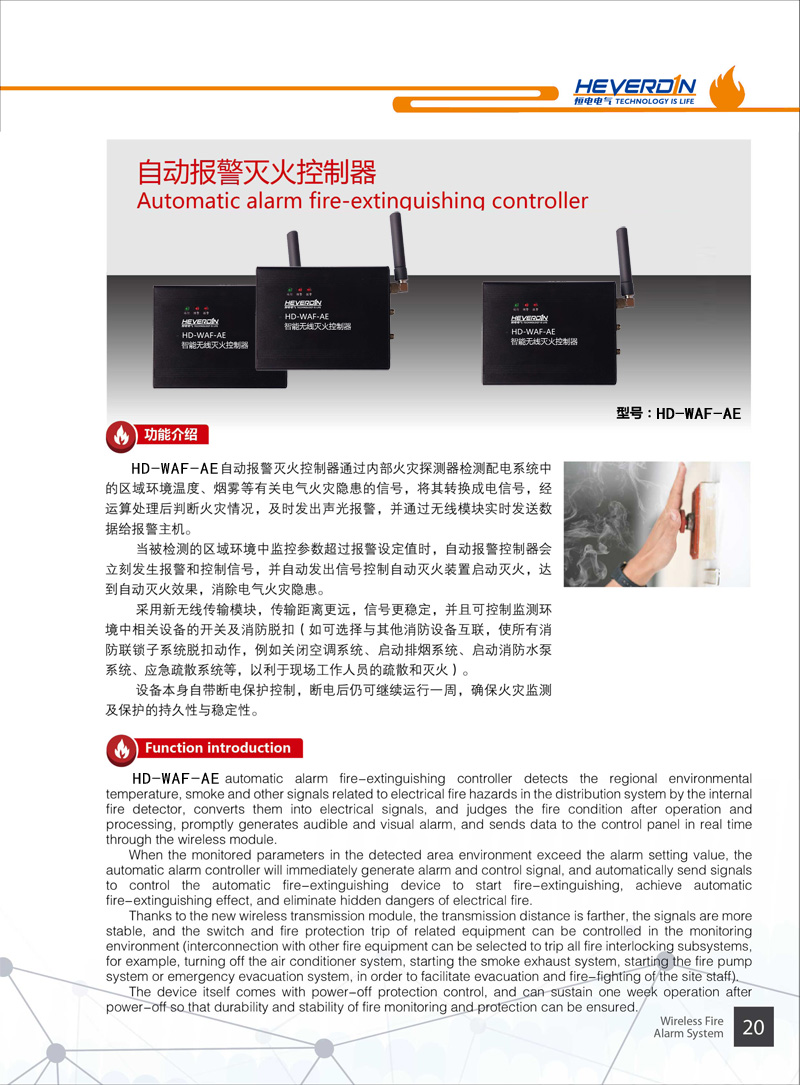

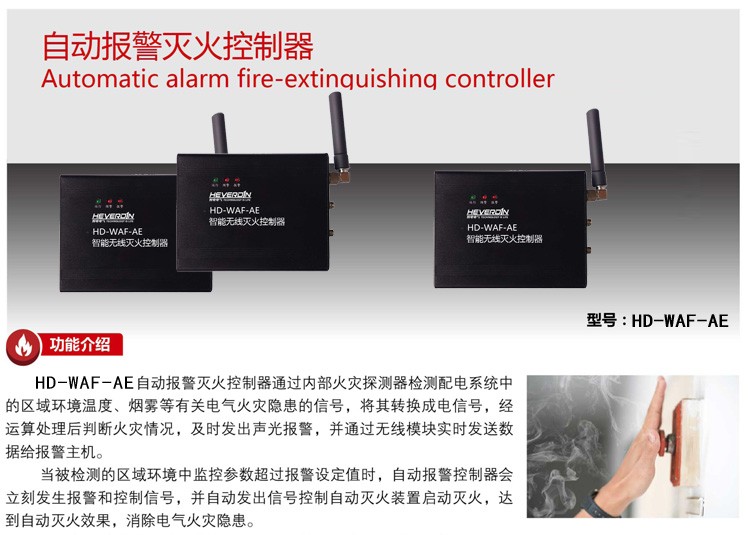

3.2 控制器 HD-WAF-AE

控制器就地探测区域环境温度、烟雾等与电气火灾相关的信号,经运算判断后给出声光报警,并通过无线模块实时上送主机。监测参数超过设定值时,立即报警并向自动灭火装置输出启动信号。可与其它消防设备联动(如关闭空调、启动排烟、启动消防泵、应急疏散等,按工程配置)。设备具备断电保护,样本口径:断电后仍可继续工作一周,以维持监测与防护连续性。

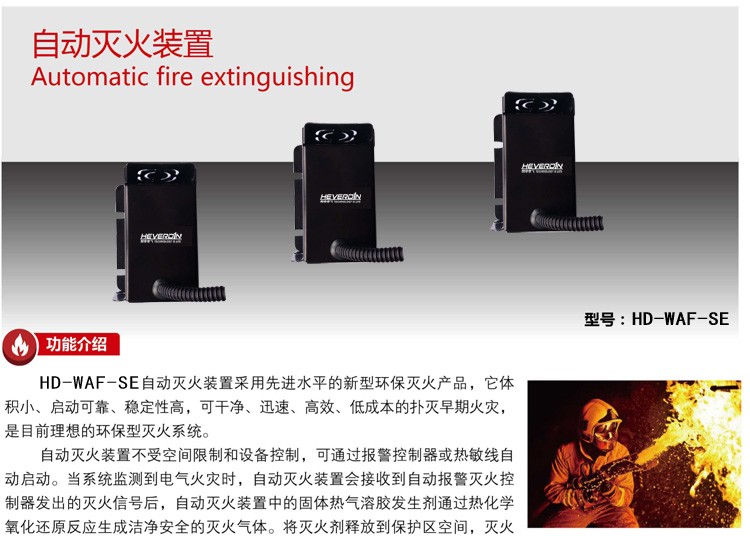

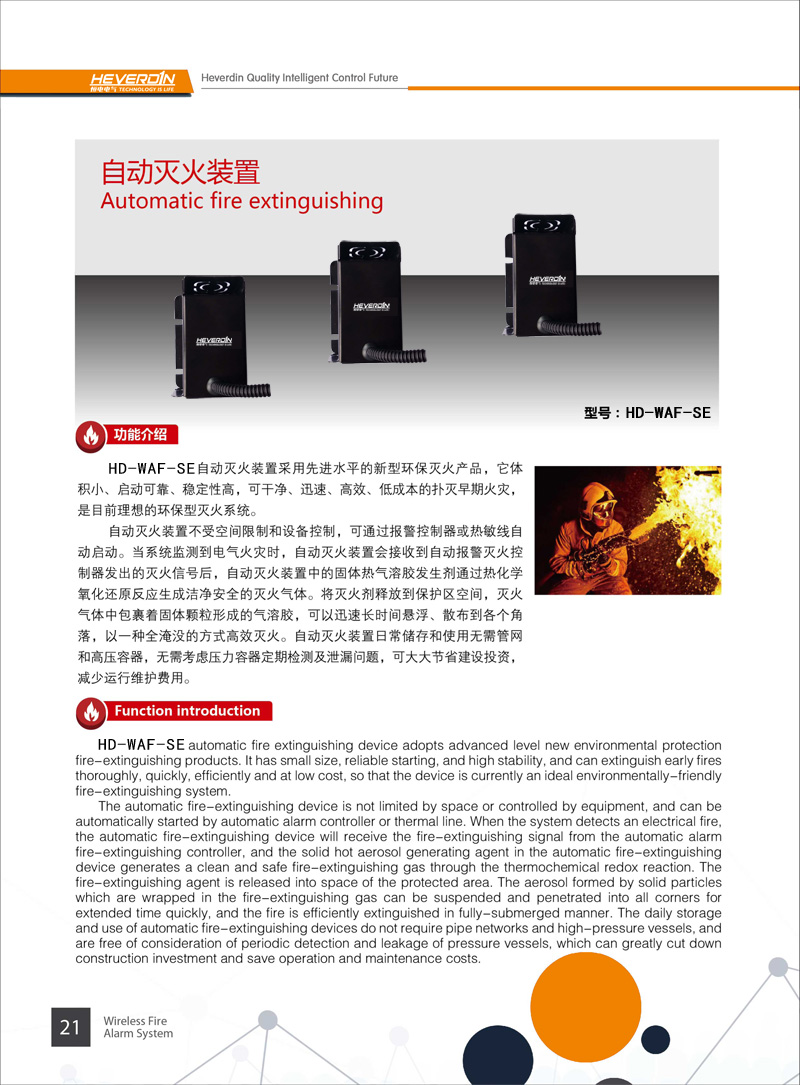

3.3 灭火装置 HD-WAF-SE

灭火装置体积紧凑,可由报警控制器或感温线自动启动。收到灭火信号后,装置内固体热气溶胶发生剂经热化学氧化还原反应生成洁净灭火气体,以全淹没方式释放到防护空间,气溶胶可较长时间悬浮并扩散至角落,用于扑灭初期火灾。日常储存与使用无需管网和高压储罐,也无需按高压容器做定期检测与泄漏检查类维护(样本口径);适用于不宜简单采用水系灭火的电气场景,具体仍须符合现场消防规范。

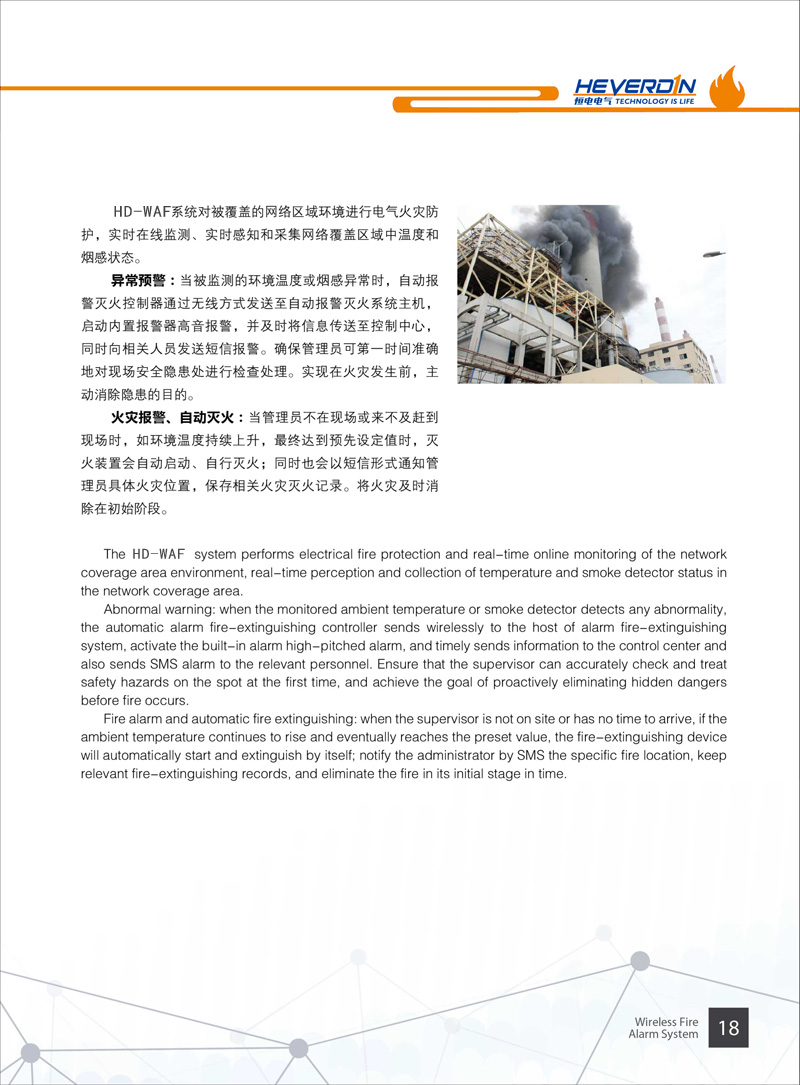

四、报警/灭火工作流程

防护过程分为两阶段(阈值类数值以工程设定与出厂资料为准):

阶段触发系统动作
异常预警环境温度或烟感检测到异常控制器无线上送主机;主机高音报警,信息送控制中心,并向相关人员发短信,便于现场排查、消除隐患
火灾报警、自动灭火未及时处置且环境温度继续升高至预设阈值自动启动灭火装置进行初期灭火;短信告知火灾位置,并保存灭火记录

五、功能特点

序号特点说明
1三件套:主机 HD-WAF-SH、控制器 HD-WAF-AE、灭火装置 HD-WAF-SE,覆盖预警、报警、自动灭火、过程显示与灭火记录。
2实时在线监测覆盖区域内温度与烟感状态(无线传输)。
3异常预警与火灾报警分阶段处理:本地高音/声光报警,短信通知,可上送控制中心/远程。
4主机液晶彩色触摸屏集中管理;通讯可选 GSM、RS232 或 RS485;可设定报警电话号码。
5控制器可输出灭火控制,并联动空调、排烟、消防泵、应急疏散等(按工程配置);断电后续航约一周(样本口径)。
6灭火装置采用固体热气溶胶全淹没灭火;可由控制器或感温线启动;无需管网与高压储罐(样本口径)。
7装置紧凑,免去高压容器定期检验与泄漏检查类维护负担(样本表述);适用于不宜用水系灭火的电气场景(须符合现场消防规范)。

六、技术参数

下表参数整理自产品样本,仅统一单位书写。具体项目以合同与出厂资料为准;工程效果以实测与方案为准。

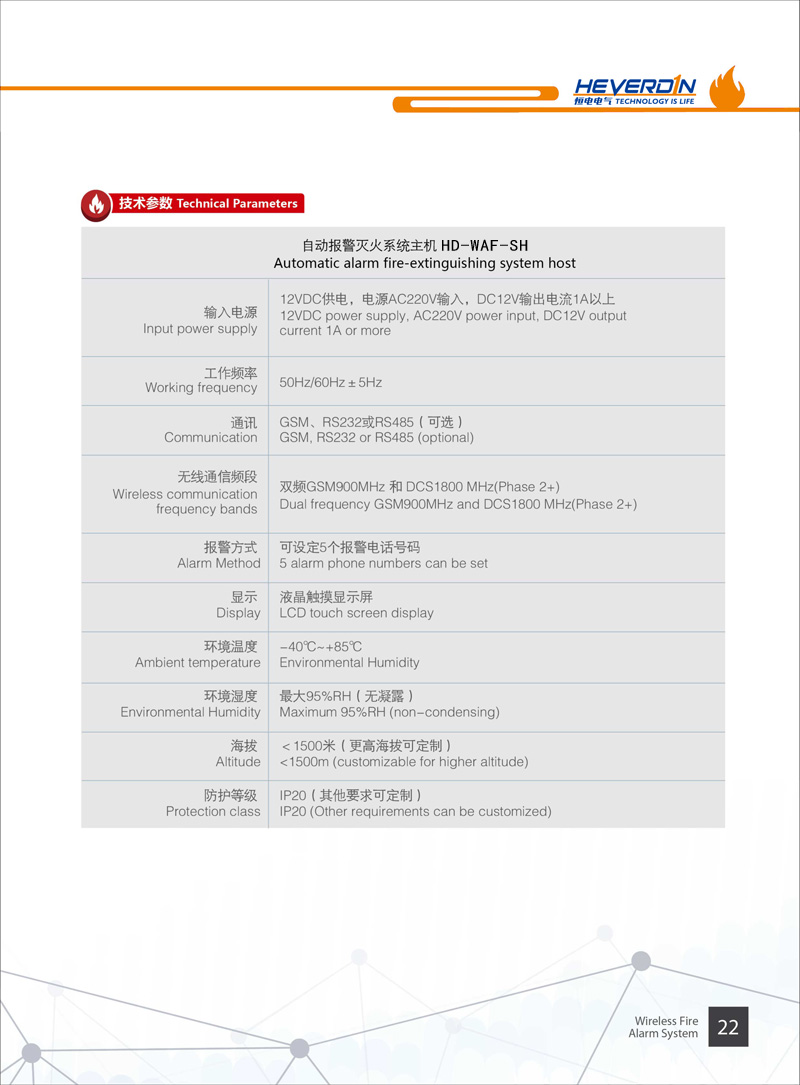

6.1 主机 HD-WAF-SH

项目参数
输入电源12VDC 供电;电源 AC220V 输入,DC12V 输出电流 1A 以上
工作频率50Hz/60Hz ±5Hz
通讯GSM、RS232 或 RS485(可选)
无线通信频段双频 GSM900MHz 和 DCS1800 MHz(Phase 2+)
报警方式可设定 5 个报警电话号码
显示液晶触摸显示屏
环境温度-40℃~+85℃
环境湿度最大 95%RH(无凝露)
海拔<1500m(更高海拔可定制)
防护等级IP20(其他要求可定制)

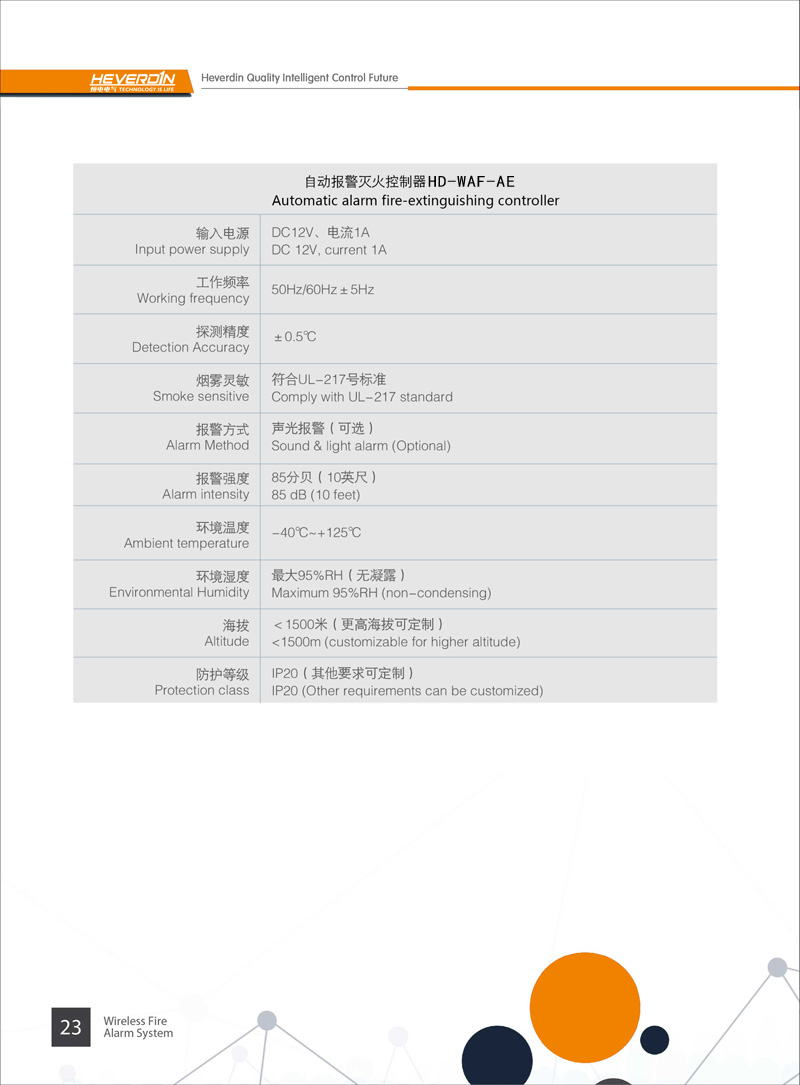

6.2 控制器 HD-WAF-AE

项目参数
输入电源DC12V、电流 1A
工作频率50Hz/60Hz ±5Hz
探测精度±0.5℃
烟雾灵敏符合 UL-217 号标准(样本口径;非整机认证表述)
报警方式声光报警(可选)
报警强度85 分贝(10 英尺)
环境温度-40℃~+125℃
环境湿度最大 95%RH(无凝露)
海拔<1500m(更高海拔可定制)
防护等级IP20(其他要求可定制)
断电续航断电后仍可继续工作一周(样本功能介绍)

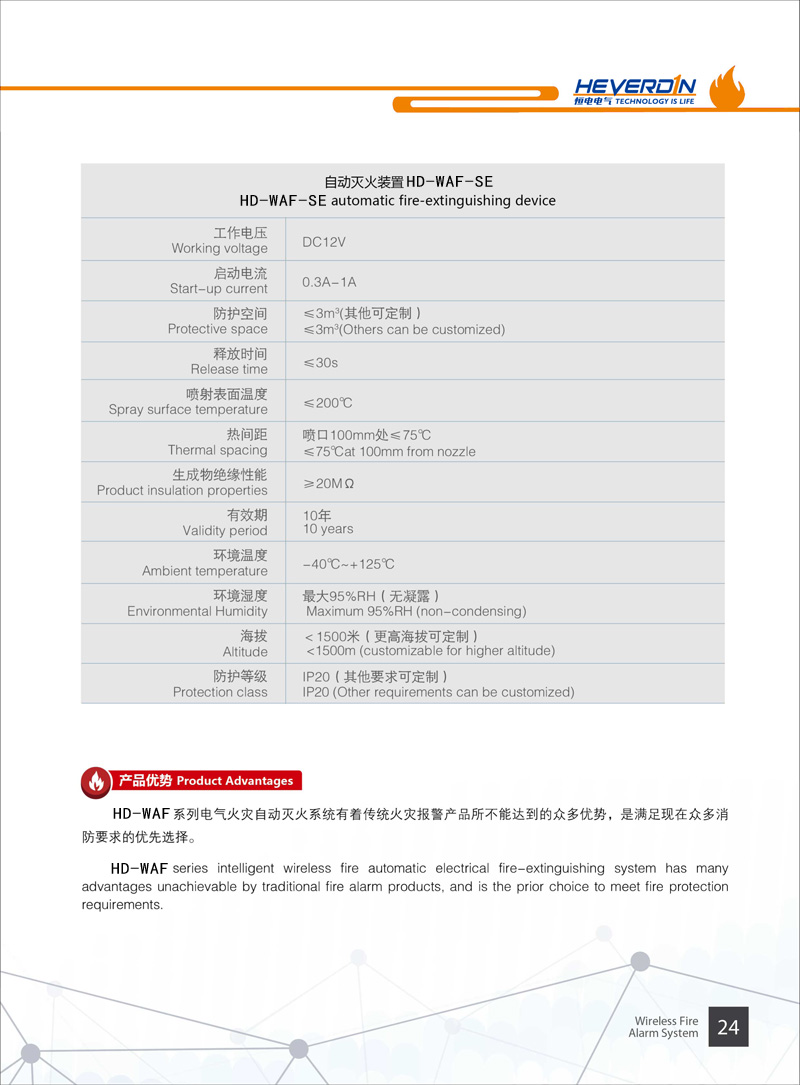

6.3 灭火装置 HD-WAF-SE

项目参数
工作电压DC12V
启动电流0.3A~1A
防护空间≤3m³(其他可定制)
释放时间≤30s
喷射面温度≤200℃
热间距距喷嘴 100mm 处 ≤75℃
产品绝缘性能≥20MΩ
有效期10 年
环境温度-40℃~+125℃
环境湿度最大 95%RH(无凝露)
海拔<1500m(更高海拔可定制)
防护等级IP20(其他要求可定制)

七、应用场景

场景说明
配电机房/配电室设备密集、长时间通电,适合电气火灾监测与初期灭火方案
网络机房/独立机房空间信息化机房对及时发现火源并提出控制要求更高
其它电气独立空间需无线测温/烟感+自动灭火的封闭或半封闭电气区域;具体以方案设计为准

八、选型提示(与姊妹页区分)

产品页定位何时选
本页 4277 HDWAF电气无线火灾报警+自动灭火一体方案(主机+控制器+灭火装置)需要预警/报警并具备自动灭火与联动能力时
8639 HD-WAF-11开关柜接点无线测温装置(报警,不灭火)只需接点测温与报警、不需要本页灭火装置时
8978 HD-WAF-20管道水温+周边湿度物联网微功耗测控终端(4G)监测管道水温/湿度上报,而非电气火灾灭火方案时

订货时请说明防护空间体积、探测点数量、是否需要主机短信/RS485 上送、联动对象(空调/排烟/消防泵等)及安装环境。灭火药剂类型、防护等级升级、更高海拔等以样本「可定制」项与研发确认为准。

九、企业与咨询

山东恒电电气股份有限公司(Heverdin)专注电能质量治理与智慧用电相关产品及解决方案。消防与灭火工程须符合现场规范与主管部门要求,工程效果以实测与方案为准。
