无线测温装置 HD-WAF-11 系列|开关柜接点/母排/电缆头局部点式无线测温|433MHz|可组网接入监控平台

一、产品定位

HD-WAF-11 是恒电面向高压开关柜、变压器、高压电缆等设备的无线测温装置/系统系列,用于被测物局部点式测温:接触式安装传感器,经无线网络回传温度与传感器工作电压,装置分析处理后在温度达到预设报警阈值时提示,并可通过继电器输出报警信号;可组网使用,配接到智能 AI 综合管理平台。

产品属性:无线测温、集中监控。测温方式:接触式测温、点式测温。系统组成:触控屏、无线测温装置、外置天线、无线测温传感器及监控软件。

项目本页口径

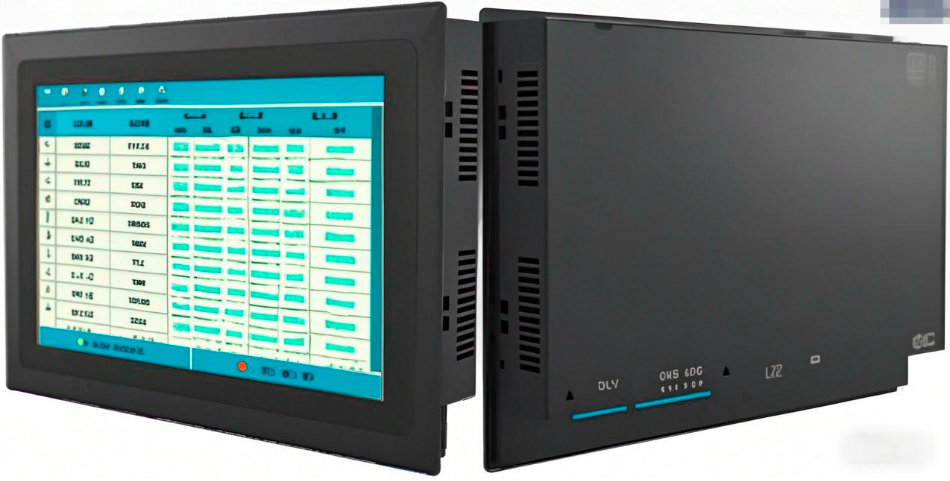

装置/系统系列HD-WAF-11(接收、显示、参数设置、报警、记录与曲线)
传感器选型HD-WAF-01(高性能锂电池)/HD-WAF-02(感应取电)
装置可设报警范围-40℃~+200℃(可根据需求设定)
传感器测量范围-40℃~+150℃(01/02 现网选型表口径)
报警信号输出2 路继电器
无线频率433MHz(传感器现网口径)

二、系统组成与报警原理

将无线测温传感器安装在高压带电物体表面或接点,传感器将采集到的温度信号通过无线网络发送到无线测温装置;装置分析、处理接收到的温度数据,并在温度达到预设报警阈值时进行报警提示。报警信号输出为 2 路继电器干接点。

工程效果以实测与方案为准。

三、装置功能表(HD-WAF-11)

HD-WAF-11 为无线测温装置/系统主机侧功能(接收传感器数据、显示、参数与报警、历史查询)。部分参数设置需密码验证(默认密码不上网展示)。

主要功能功能介绍
接收数据接收无线测温传感器上传的温度和传感器工作电压数据
显示属性彩色显示接收到的温度与传感器工作电压数据,显示效果更直观,适用多种应用场合
时钟显示实时时钟显示,并作为事件记录的时间基准
参数设置设置通信参数、报警参数、显示模式、日期时间等;参数灵活可设,操作方便,掉电数据不丢失;设置部分参数时需密码验证
报警输出当有报警事件发生时,继电器干接点信号输出
报警记录记录曾发生过报警的测温点位置、极限温度值、开始时间和结束时间
历史曲线可查询每个测温点历史曲线
历史记录可查询最近一个月每个温度点的历史数据,可导出到 Excel 表格
密码管理采用密码管理方式,设置参数时必须输入密码

四、传感器功能表

无线测温传感器由温度传感、采样滤波、信号调制放大与无线发射等电路组成,将采集到的温度信号通过无线网络发送到 HD-WAF-11 装置。

主要功能功能介绍
温度监测实时监测被测部位的温度
供电电压自检实时检测传感器自身的供电电压值
温度超阈告警温升速率瞬时提升时,传感器无视预设上传周期,温度数据立即上传;当前温度超过 50℃ 后,温度数据上报周期缩短至 30s

五、选型表(传感器 HD-WAF-01/02)

下表参数均来自当前前台产品页,仅统一错别字与单位书写,未另行增补指标。具体项目以合同与出厂资料为准。

项目HD-WAF-01HD-WAF-02
名称无线测温传感器无线测温传感器
温度测量范围-40℃~+150℃-40℃~+150℃
测量分辨率0.1℃0.1℃
测量精度±1℃±1℃
采集周期默认 10s10 秒
上报周期默认 3 分钟1 分钟
主动上报阈值2℃2℃
无线频率433MHz433MHz
无线传输距离300 米300 米
工作电源高性能锂电池感应取电
环境温度-40℃~+75℃-40℃~+85℃
电池使用寿命/启动电流电池使用寿命 3~5 年启动电流 5A+

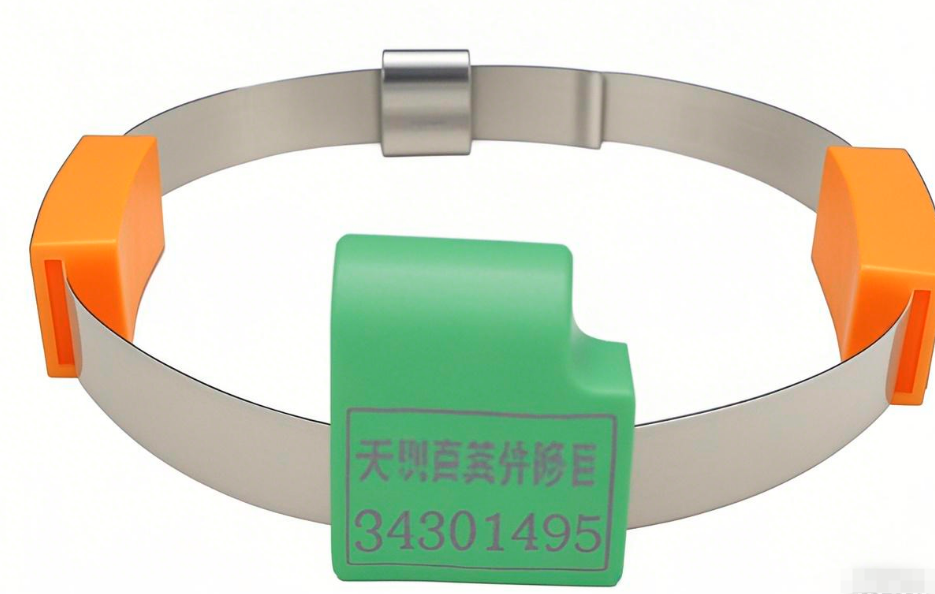

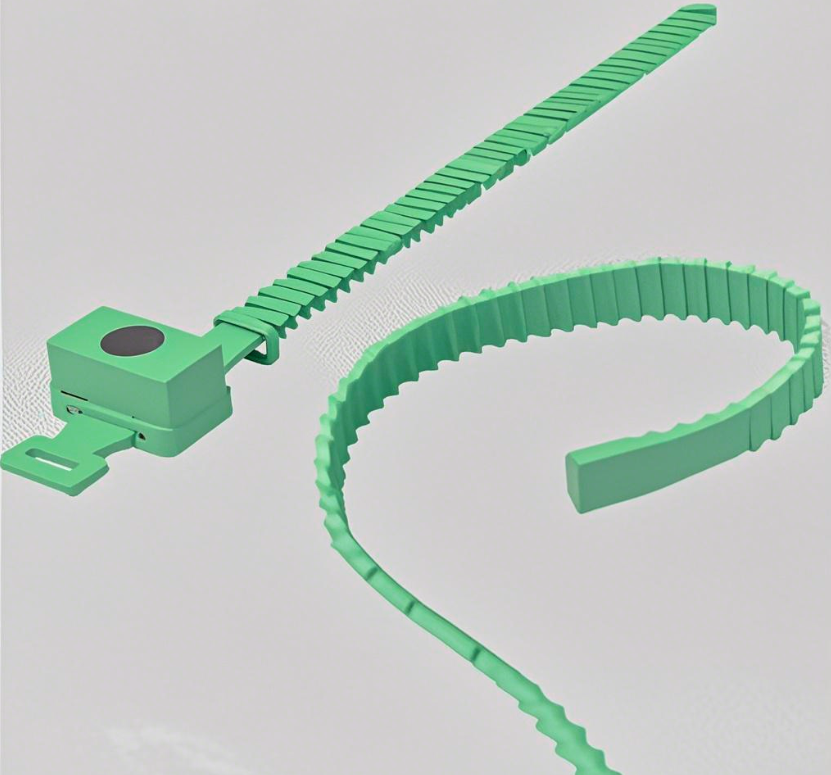

表带/取电片表带材料:耐高温硅胶;表带长度 390mm取电片长×宽×厚:300×10×0.5mm
安装方式捆绑式捆绑式
外形尺寸主体 36mm×23mm×20mm主体 26×22.5×9.9mm
应用部位开关柜电缆接头、母排、动触头开关柜电缆接头、母排、动触头

六、应用场景

无线测温传感器适用于电力、钢铁、采矿、石油化工等行业的高压开关柜、变压器、高压电缆等高压设备的触头、母排等电接点的温度监测。安装无需复杂布线;具备报警输出、数据存储与历史查询,便于追溯温度变化并为维护决策提供依据。工程效果以实测与方案为准。

七、选型提示

核对项说明
装置与传感器确认本页为 HD-WAF-11 装置/系统;传感器按现场供电条件选 HD-WAF-01(锂电池)或 HD-WAF-02(感应取电)
温度范围装置可设报警范围 -40℃~+200℃;传感器测量范围 -40℃~+150℃——按监测点实际温升与报警策略核对,勿混为一谈
供电方式01:高性能锂电池,寿命现网口径 3~5 年;02:感应取电,启动电流 5A+
无线与距离433MHz;无线传输距离现网口径 300 米(以现场遮挡与屏蔽条件实测为准)
安装部位开关柜电缆接头、母排、动触头等;捆绑式安装,确认空间与绝缘要求
平台接入需要组网并接入智能 AI 综合管理平台时,订货时说明接口与点位规模

八、企业与咨询

山东恒电电气股份有限公司(Heverdin)专注电能质量治理与智慧用电相关产品及解决方案。工程效果以实测与方案为准。
