HD-ZC 低压智能电容器组|0.4kV 无功补偿|过零投切/共补/分补|栏目:无源滤波补偿

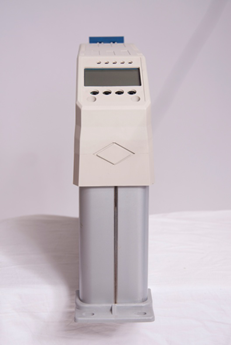

HD-ZC 系列低压智能电容器组面向 0.4kV 低压配电网无功补偿,用于提高功率因数、降低线损、改善电压质量。单体集成智能测控、晶闸管复合开关、线路保护与低压电力电容器(△ 型内分两路,或 Y 型分相),可替代由控制器、熔丝、复合开关/接触器、热继电器、电容器等散件柜内拼装的传统自动无功补偿方案。
适用于配电室、车间配电、商业与公用建筑等需就地/集中无功补偿的场合。工程效果以实测与方案为准;共补/分补选型、容量与电抗配置须按负荷特性与谐波情况确定。

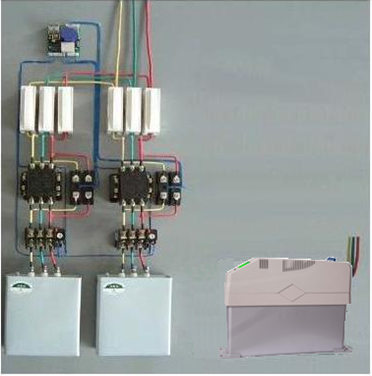

| 对比项 | 传统散件组柜 | HD-ZC 智能电容器 |
|---|---|---|
| 结构 | 控制器、开关、保护、电容等散件接线拼装 | 标准化模块一体,积木式组屏 |
| 投切 | 接触器/复合开关方案常见 | 电压过零投入、电流过零切除,抑制投切涌流 |
| 分相 | 多数仅共补 | 可选分相补偿,改善三相不平衡下的无功缺口 |
| 扩容与维护 | 柜内接线复杂,改线成本高 | 模块增减方便;故障电容可单体更换 |
| 功能 | 说明 |
|---|---|
| 过零投切 | 电压过零投入、电流过零切除,降低投切涌流与冲击;相对接触器方案功耗更低(样本口径:可明显降低柜内投切相关能耗) |
| 分相补偿 | 分相智能电容可按相补偿,针对无功缺额较大的一相单独投入,改善三相不平衡场景下的补偿效果 |
| 温度保护(选配) | 自愈式电容内置温度传感器,过温时自动切除退出运行,降低过压、谐波、漏电流及环境高温导致的过热风险 |
| 智能组网 | 多台联网时经时序竞争产生主控/辅控,无须人工指定;从机故障不影响其余;主机故障后可重新竞争产生新主控。同容量循环投切、不同容量适补投切;RS485 可接入后台做配电综合管理 |
| 积木结构 | 标准化、模块化,将传统控制器、开关、保护与电容合一,组屏时堆积安装,损坏时可单体更换 |
| 接线与扩容 | 多台组屏时连接线与节点显著减少(样本口径),现场组装快;负荷增长时可按需增加模块数量,便于分期投入 |
| 显示与自诊断 | 液晶中文显示过压、欠压、过流、小电流、过温、电压/电流谐波等保护动作类型,便于现场排查 |
下表整理自现网样本口径,仅统一书写。具体以合同与出厂资料为准;工程效果以实测与方案为准。
| 项目 | 参数 |
|---|---|
| 电源电压 | AC 220V±20%(分补);AC 380V±20%(共补) |
| 电压波形 | 正弦波,总畸变率不大于 5% |
| 取样电流 | 0~5A |
| 测量频率 | 50Hz±5% |
| 消耗功率 | <0.5W(切除时);<1W(投入时) |
| 安全要求 | 满足 DL/T 842-2003《低压并联电容器装置使用技术条件》对应条款要求(样本口径) |
| 类别 | 项目 | 指标 |
|---|---|---|
| 保护误差 | 电压/电流/温度(选配)/时间(选配) | ≤0.5%/≤1.0%/±1℃/±0.01s |
| 测量精度 | 电压/电流/有功/无功/功率因数 | 0.2级/0.2级/1.0级/1.0级/0.5级 |
| 项目 | 参数 |
|---|---|
| 电容投切间隔 | >10s |
| 无功容量 | 单台 ≤(20+20)kvar |
| 联机数量 | 1~64(共补)/1~42(分补) |
| 投切允许次数 | 100 万次(样本口径) |
| 电容容量运行时间衰减率 | ≤1%/年 |
| 电容容量投切衰减率 | ≤0.1%/万次 |
| 年故障率 | 0.1%(样本口径) |
| 项目 | 参数 |
|---|---|
| 海拔 | ≤2500m |
| 环境温度 | -20℃~+65℃ |
| 相对湿度 | 40℃时 20%~90% |
| 大气压力 | 79.5~106 kPa |
| 环境 | 无爆炸危险介质;无严重腐蚀/导电尘埃;安装处无明显剧烈振动;无雨雪直接侵蚀 |
下表型号前缀按现网样本写作 HD-CZ;页面产品名称为 HD-ZC。订货请以合同型号为准。
| 补偿方式 | 规格型号 | 容量(kvar) | 电容电压等级 | 电容组合(kvar) |
|---|---|---|---|---|
| 三相共补 | HD-CZ2×40△ | 40 | 450/480 | 20+20 |
| 三相共补 | HD-CZ2×30△ | 30 | 450/480 | 15+15/20+10 |
| 三相共补 | HD-CZ2×20△ | 20 | 450/480 | 10+10 |
| 三相共补 | HD-CZ2×15△ | 15 | 450/480 | 10+5 |
| 三相共补 | HD-CZ2×10△ | 10 | 450/480 | — |
| 分相补偿 | HD-CZ3×30Y | 30 | 250/280 | 10+10+10 |
| 分相补偿 | HD-CZ3×20Y | 20 | 250/280 | 6.66+6.66+6.66 |
| 分相补偿 | HD-CZ3×15Y | 15 | 250/280 | 5+5+5 |
| 分相补偿 | HD-CZ3×10Y | 10 | 250/280 | 3.33+3.33+3.33 |
| 分相补偿 | HD-CZ3×5Y | 5 | 250/280 | 1.66+1.66+1.66 |

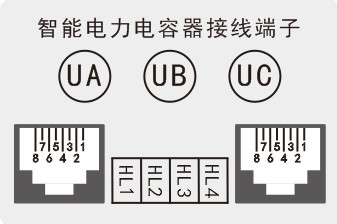

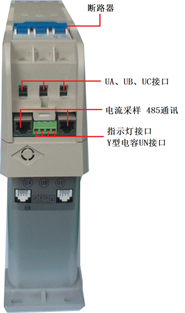

共补:接线端子含电源与电容回路;指示灯 HL1~HL4 对应 C1/C2 投切指示。采样/通讯网口出厂已定义,对插即可。

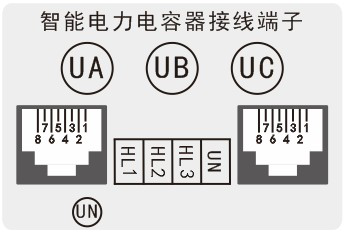

分补:HL1/HL2/HL3 分别为 A/B/C 相电容投切指示;另接工作电源 N。采样/通讯网口同样对插。
导线:一般情况,单台总容量 30kvar 以上共补、或 20kvar 以上分补,主回路采用标准 16mm² 多芯铜导线;其余规格可用 10mm²。产品间信号线(电流取样、通信等,出厂常已配置)电流很小,一般采用约 0.75mm² 多芯铜导线即可。

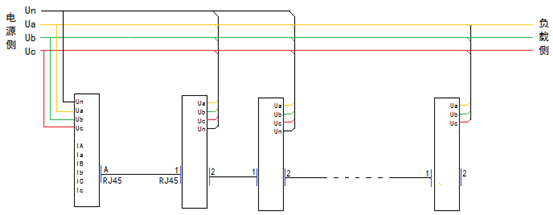

安装间距:两台智能电容之间距离 ≥50mm。控制器与智能电容按系统接线图连接(电流取样、通信、外控信号等)。
以上为方案层面收益方向,具体指标以现场测量与电费政策为准。
山东恒电电气股份有限公司(Heverdin)专注电能质量治理与无功补偿相关产品及解决方案。选型请说明共补/分补、目标功率因数、系统谐波情况、单台/联机容量及安装环境。
