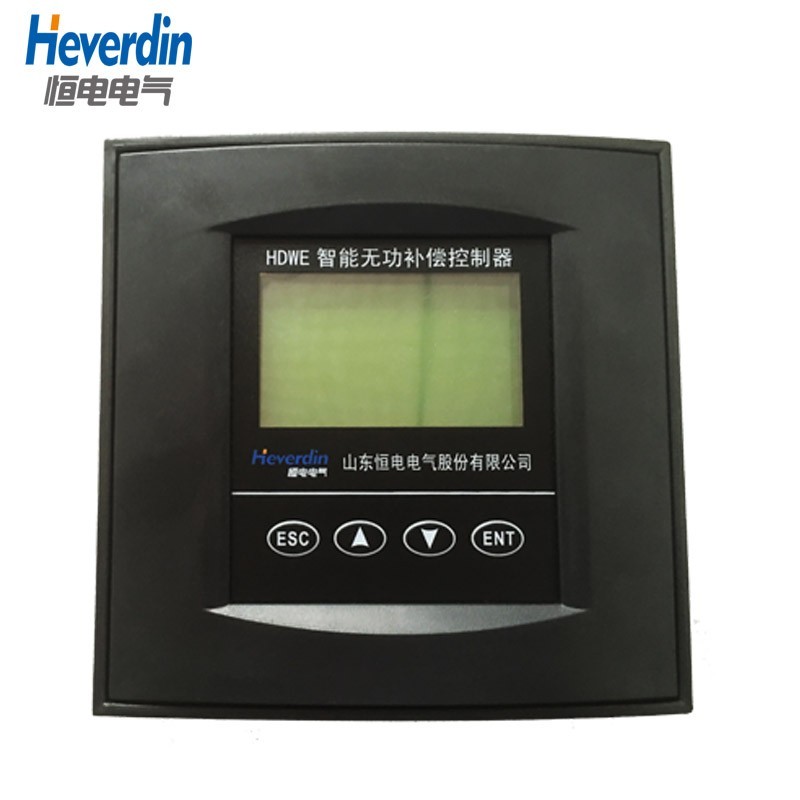

HDWE 无功补偿控制器|交流 0.4kV/50Hz 低压配电系统|标准外壳嵌入式/DIN 安装|栏目:无源滤波补偿

一、产品定位

HDWE 是恒电面向低压配电现场的无功补偿控制器:标准外壳、嵌入式安装,安装符合 DIN 标准。以 32 位 ARM 微处理器及专用 24 位数字信号处理器(DSP)为核心,集三相电量测量、128×64 点阵液晶显示、越限控制、动态无功补偿、电能计量、事件记录与通讯于一体,适用于交流 0.4kV、50Hz 低压配电系统的监测及无功补偿控制。

本页产品本质是低压无功补偿控制器(嵌入式/DIN),用于驱动电容器组投切策略与现场监测,属于无源滤波补偿类方案。请勿与同品牌高压电容器组投切装置(CMS 9080)或高压 SVG 动态补偿产品页混选型。

项目本页口径
产品型号HDWE 无功补偿控制器
产品本质低压无功补偿控制器(嵌入式/DIN)
适用系统交流 0.4kV、50Hz 低压配电
安装方式标准外壳,嵌入式安装,符合 DIN 标准
栏目归属无源滤波补偿(spc;非 SVG 栏目)

二、基本功能(监测 · 历史 · 补偿)

量测入微、投切有方:控制器将实时监测、历史统计与无功补偿策略合于一机,便于现场值守与主站联调。

(一)实时数据监测

序号监测内容
1A、B、C 各相电压、电流、功率因数
2A、B、C 各相所配电容器组投切状态
3A、B、C 各相有功功率、无功功率
4系统时间,总有功电度,总无功电度,零序电流
5A、B、C 各相电压总谐波畸变率、电流总谐波畸变率,系统频率

(二)历史数据统计及分析

历史数据统计:A、B、C 各相电压、电流、零序电流、功率因数、有功功率、无功功率、系统频率各相历史数据统计。

数据管理:所有数据可通过串口与 PDA(掌上电脑)、GPRS 数据传输模块或微功率无线电台等连接方式与主站通信,生成报表、打印报表。

(三)无功补偿

取样物理量为无功功率,无投切振荡。采用九区控制算法控制电容器投切,自动寻找最佳投切策略;补偿方式支持 Y 型、△ 型、Y+△ 综合。单台机器可支持 12/16/18/24/32 路无功补偿输出。

补偿要点说明
控制算法九区控制算法
补偿方式Y 型/△ 型/Y+△ 综合
取样量无功功率(无投切振荡)
输出路数12/16/18/24/32 路

三、技术要点与参数

下表参数均整理自当前前台产品页,仅统一单位书写(如 0.4kV),未另行增补指标。具体项目以合同与出厂资料为准。

项目参数
核心硬件32 位 ARM 微处理器 + 专用 24 位 DSP
显示128×64 点阵液晶
适用电压/频率交流 0.4kV、50Hz
补偿输出路数12/16/18/24/32 路
补偿方式Y/△/Y+△
控制算法九区控制算法
通讯端口RS232、RS485
通讯方式支持 GPRS、无线通讯、双绞线、同轴电缆、数传电台等;可利用 MODEM 与光纤配合;可与 SCADA 主站通讯
安装标准符合 DIN 标准;标准外壳、嵌入式安装
工作电源(接线)AC220V(端子 1、2)
控制输出(接线)DC12V、60mA 电平或 AC250V、5A 接点(端子 15~26)

四、安装与接线说明

安装尺寸

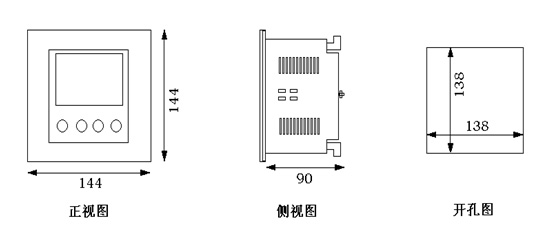

HDWE 无功补偿控制器安装尺寸

接线图

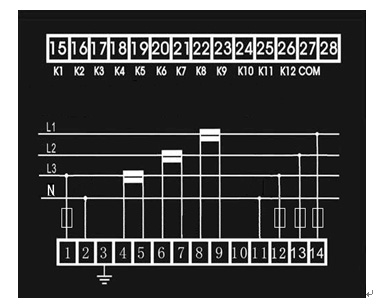

HDWE 无功补偿控制器接线图

端子说明
1、2接工作电源:AC220V
4~9A、B、C 三相电流采样输入端
11接 N,零线
12~14A、B、C 三相电压采样输入端
15~26控制输出端(DC12V、60mA 电平或 AC250V、5A 接点)
27COM 公共端(+12V 或电源火线接入端)

五、选型提示

核对项说明
产品类型确认本页为低压无功补偿控制器(HDWE),勿与高压电容器组投切装置(CMS 9080)或高压 SVG 页混用
系统电压面向交流 0.4kV/50Hz 低压配电;高压母线方案请另选对应产品页
输出路数按工程所需在 12/16/18/24/32 路中选定
补偿接线按现场电容器组接线选择 Y/△/Y+△ 综合方式
通讯与主站确认是否需要 RS232/RS485、GPRS/无线/光纤等组网,以及与 SCADA 主站对接
安装开孔按安装尺寸图核对面板开孔与嵌入深度,符合 DIN 标准
