高压智能无功自动补偿装置 HDWE｜面向 6kV／10kV 供电母线的高压电容器组智能投切补偿｜真空接触器｜栏目：无源滤波补偿

一、产品定位

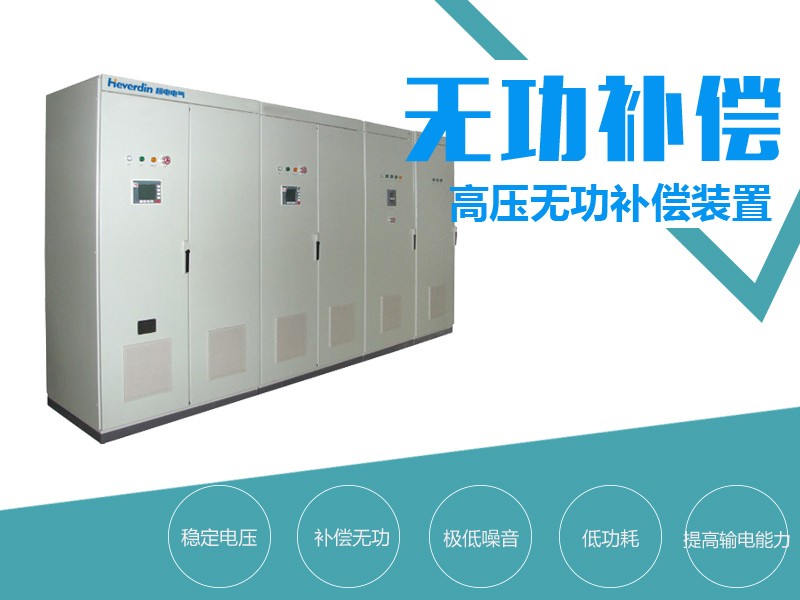

HDWE 是恒电面向 6kV、10kV 供电母线的高压电容器组智能无功自动补偿装置。控制系统按电网与负荷状况，自动跟踪投切电容器组，进行无功功率自动跟踪补偿，功率因数可达到 0.9 以上，用于优化电能质量、节能降耗，并提高输配电系统的输送容量。

本页产品本质是高压电容器组投切补偿（真空接触器），属于无源滤波补偿类方案。需要连续动态无功、以 IGBT 为核心的高压 SVG 柜式／箱式装置，请另选对应高压 SVG 产品页，勿与本页混选型。

装置根据 6kV、10kV 供电母线的电网及负荷状况，由控制系统对电容器组进行自动跟踪投切：需要容性无功时投入相应分组，负荷变化后退出或调整分组，实现无功功率自动跟踪补偿。

投切采用真空接触器，可频繁操作；每组电容器可配置放电线圈、保护单元与电抗器，用于安全放电、分组保护以及抑制合闸涌流或谐波放大。工程效果以实测与方案为准。

序号	特点说明（整理自现网）
1	装置能在 1.1 倍额定工作电压的稳态过电压下长期运行。
2	装置能在方均根值不超过 1.3 倍电容器组额定电流的过电流下连续运行。
3	采用真空接触器投切，可频繁操作。
4	每组电容器设有放电线圈，在 5 分钟内可将剩余电压降至 50V 以下。
5	每组电容器可用继电器保护或微机保护控制单元，实现过流、电压不平衡、系统欠压／过压保护；某组故障时可切断本组，不影响其他电容器组运行。
6	单台电容器有喷逐式熔断器保护；每组配有避雷器，用于操作过电压及雷击过电压保护。
7	大屏幕液晶显示控制器，实时显示系统电压、电流、功率因数。
8	每组可配置电抗器，用于抑制合闸涌流或抑制谐波放大。

下表参数均来自当前前台产品页，仅统一单位书写（如 kV、kvar），未另行增补指标。具体项目以合同与出厂资料为准。

项目	参数
额定电压	6～10kV
额定频率	50Hz
额定容量	100～10000kvar
分组数量	1～5 组
电抗器参数选择	抑制合闸涌流：电抗率 0.1%～1%；抑制 5 次及以上谐波：电抗率 4.5%～6%；抑制 3 次及以上谐波：电抗率 12%
补偿后功率因数	可达 0.9 以上（现网口径）

项目	条件
海拔高度	不高于 1000m
环境温度	-25℃～+55℃
相对湿度	≤90%（20℃）
运行场所	不允许有爆炸危险介质；周围介质中不应有腐蚀性和破坏绝缘的气体及导电介质；不允许充满水蒸汽及有严重霉菌存在

核对项	说明
产品类型	确认本页为高压电容器组智能投切（HDWE），勿与高压 SVG 户内柜式／户外箱式页混用
电压等级	在 6kV／10kV 现网档位中按系统电压选定
容量与分组	额定容量 100～10000kvar，分组 1～5；对补偿容量及分组有特殊要求请在订货时说明
电抗器	需要电抗器时，应提供谐波情况，主要是最低次谐波次数，以便按涌流／5 次／3 次抑制选型
监控与安装	是否需要微机监控、户内型或户外型，按工程条件确认
与高压 SVG 的区分	本页为电容器组投切补偿；需要连续动态无功调节时，请另选高压 SVG 产品页
