SVG的价格真的比电容补偿贵吗?我们来替你算笔账

来源: 恒电电气 2020-04-20 09:56:24

很多用户在项目初期都知道要装无功补偿装置,否则功率因数不达标会被考核加收电费。但未必清楚另一面:功率因数高于考核标准时,功率因数调整电费是按比例减收的——这是电费里的减收(相当于奖励),不是另外发放的补贴,具体比例由当地供电部门的功率因数调整电费办法规定。

这笔账到底怎么算?下面按“两部制电价的基本电费”和“功率因数调整电费”两笔分别说清,再回到一个具体问题:SVG 和电容补偿,到底哪个贵。

一、功率因数为什么会被考核

供电部门向用户输送的是三相交流功率,其中有功功率做实际功,无功功率维持磁场(变压器、电机、变频器都需要)。

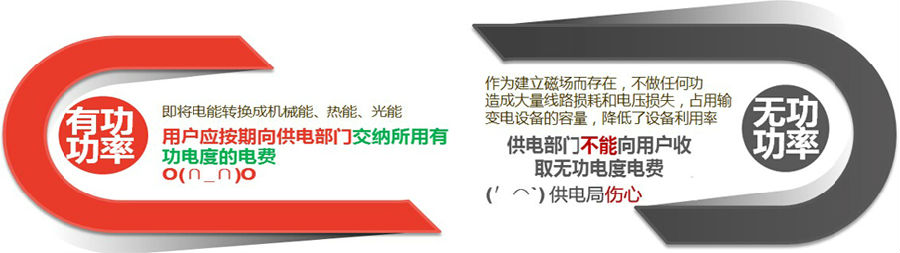

有功功率与视在功率关系示意

图1 有功功率与无功功率的构成(示意)

无功本身不产生热量,但会占用变压器与线路的容量、增加线路损耗。因此各类供电部门普遍对功率因数设有考核标准,并通过功率因数调整电费这一经济手段来调节。

无功功率示意

图2 无功功率的去向(示意)

二、功率因数提高,电网和用户各得到什么

对供电方而言:①提高输变电设备的利用率;②降低电压损失,提高末端电压水平;③降低线路损耗。

对用电方而言:①同样的变压器容量可以带更多有功负荷,减少扩容或新购变压器的支出;②减少功率因数调整电费支出(低于考核标准时加收,高于时减收)。

三、第一笔:两部制电价下的基本电费

变压器容量在 315kVA 及以上的大工业用电户,通常执行两部制电价:除按电度计费外,还要按变压器容量或最大需量缴纳基本电费。

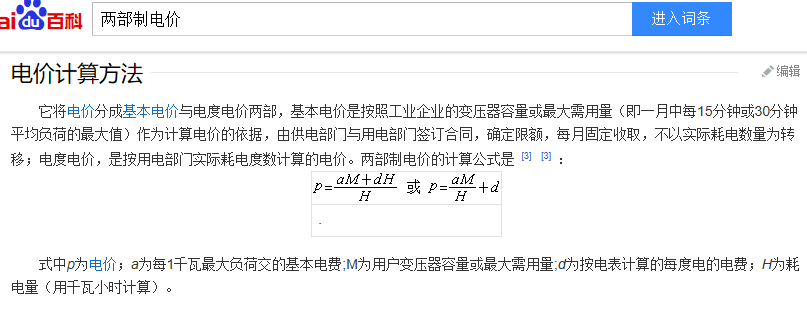

两部制电价的计算方法

图3 两部制电价的构成(资料截图)

需要注意两点:

  • 基本电费只与容量或需量有关,与用电量多少无关;
  • 容量电价(元/kVA·月)与需量电价(元/kW·月)由各地价格主管部门核定,多年多次调整,务必以当地现行电价文件为准;本文不引用具体单价,只讲算法:基本电费 = 变压器容量 × 容量电价,或 = 最大需量 × 需量电价。

因此,对打算扩容的企业:先做合理的无功补偿,原有变压器可能就够用,既省下每月的基本电费,也省掉购置新变压器的钱。

四、第二笔:功率因数调整电费

以 0.90 为标准值的功率因数调整电费表(各地表略有差异,以当地文件为准):

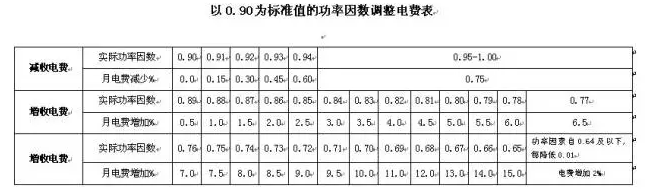

以0.90为标准值的功率因数调整电费表

图4 以 0.90 为标准值的功率因数调整电费表

规律很直接:功率因数低于 0.90,按月加收电费;高于 0.90,按月减收电费。0.91 减收 0.15%、0.92 减 0.30%……0.95 及以上减 0.75%;低于 0.90 则逐档加收,0.64 及以下还要再按每降低 0.01 加 2% 叠加。

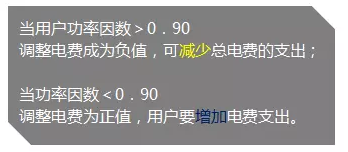

调整电费正负关系说明

图5 调整电费的正负与总电费的关系

五、一个 1000kVA 用户的完整算例(只用比例,不给金额)

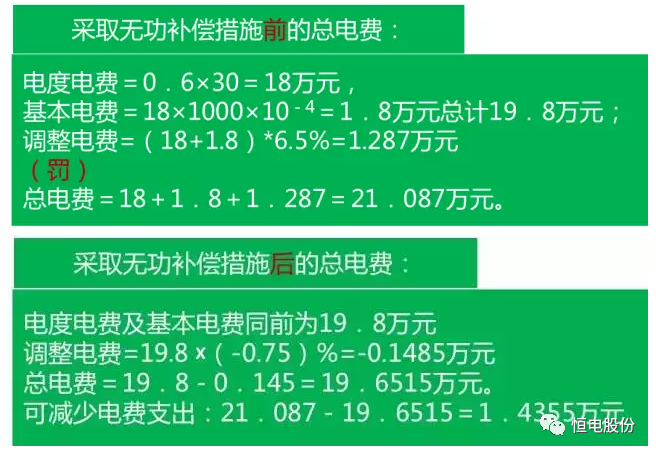

算例前提:变压器 1000kVA,执行两部制电价,补偿前功率因数 0.77(加收 6.5%),补偿后 0.96(减收 0.75%)。为避免电价单价带来的争议,本节只用比例,不出现金额。

先记一个关键点:功率因数调整电费,是以当月电度电费与基本电费之和为基数,按考核表对应的百分比加收或减收。补偿前后用电量没变、变压器没变,这个基数就没变,变的只有百分比。把基数记作 B,账就只剩两行加减法。

项目补偿前 0.77补偿后 0.96
调整电费比例(对照第四节表)加收 6.5%减收 0.75%
相对当月基数 B 的增减+6.5% B−0.75% B
每月电费差额7.25% B—
全年电费差额约 0.87 个月的 B—

也就是说:补偿前后每月电费相差基数的 7.25%,一年下来相当于把 0.87 个月的电费拿了回来。B 是多少不用套任何单价——翻出自己的电费单,把电度电费和基本电费加起来就是。

注:6.5% 与 0.75% 取自以 0.90 为标准值的功率因数调整电费表,各地表略有差异;0.77 与 0.96 对应哪一档,请对照第四节表格核对。以上为示意,实际比例以当地考核表为准。

六、同一台变压器能多带多少负荷

按 1000kVA、功率因数由 0.80 提高到 0.98 计算:可输出的有功从 800kW 提高到 980kW,同样一台变压器多带约 180kW 负荷。对正处于产能爬坡、又不想马上扩容的企业,这部分余量往往比省下的电费更值钱。

七、一张真实电费单:0.54 的功率因数,调整电费占了近两成

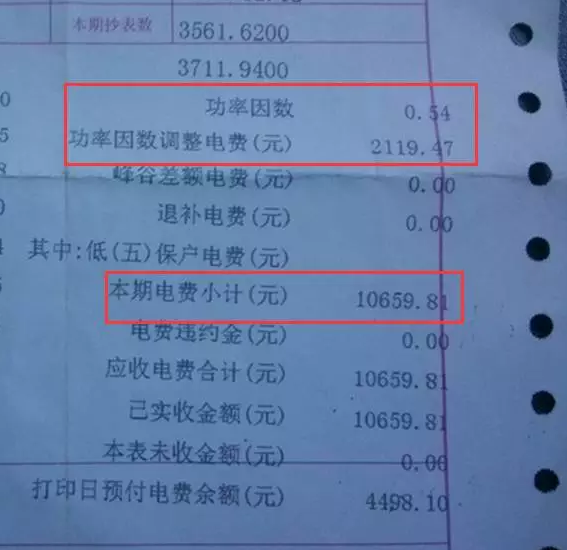

功率因数0.54的电费单截图(已模糊处理)

图6 功率因数 0.54 的电费单(户号等信息已模糊处理)

这张单子的功率因数调整电费约占当月电费的 20%——这部分钱不是用电用掉的,是功率因数低被加收的。单价与核算以单据和当地考核表为准,本文不复述金额;各地加收比例不同,但量级如此。

八、回到标题:SVG 真的比电容补偿贵吗

先把比较口径说清:单看设备报价,SVG 每 kvar 的造价通常高于常规电容补偿柜;但设备报价不是全部成本,差额要用下面几项来抵。

比较项电容补偿(含投切开关)SVG 静止无功发生器
初始造价较低,按 kvar 计的单价优势明显较高
调节方式分组投切,级差补偿,存在过补、欠补连续调节,可容性也可感性
响应速度秒级,接触器投切有涌流与冲击毫秒级,适合冲击性、波动性负荷
谐波适应性电容器与系统可能形成谐振,放大谐波,严重时会损坏不构成谐振回路,适应谐波含量较高的场合
维护与更换电容器会衰减,需定期检测与更换无电容器组,维护量小
占地柜体与电抗器占位较大同容量体积更小

结论分两种情况,不要一刀切:

  • 负载平稳、谐波轻微、考核点固定:电容补偿的总成本通常更低,够用就不必上 SVG;
  • 负载波动大、有冲击性负荷、谐波明显,或对补偿精度要求高:电容补偿容易补不到位甚至放大谐波,SVG 虽然初始贵,但把更换电容、投切冲击、考核偏差这些隐性成本算进去,总持有成本常常更划算。

所以“SVG 贵不贵”,取决于负载曲线和考核方式,而不是只看报价单上那一行。具体单价以项目报价与技术协议为准,本文不给数字。选型时建议先拉一段负荷曲线、看清谐波含量,再比价。

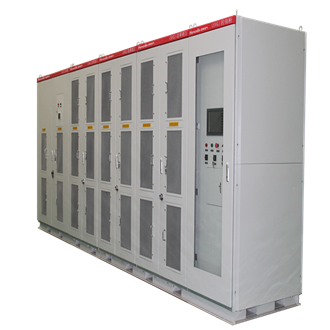

恒电 SVG 静止无功发生器柜体

图7 恒电低压 HDSVG 静止无功发生器(产品示意)

九、恒电相关页面

山东恒电电气长期从事电能质量治理,在低压 SVG 与模块化补偿装置上有多年工程积累。相关页面:

  • HDSVG 静止无功发生器:产品页
  • 高采低补 SVG(高压侧采样、低压侧补偿):产品页
  • 冷轧生产线 SVG 补偿案例:案例页

说明:本文电价、容量电价、考核标准与算例均为说明算法之用,各地执行标准以供电部门现行文件与电费单为准;设备价格以项目报价为准。山东恒电电气股份有限公司 咨询热线 400-0909-861 官网 https://www.heverdin.com
