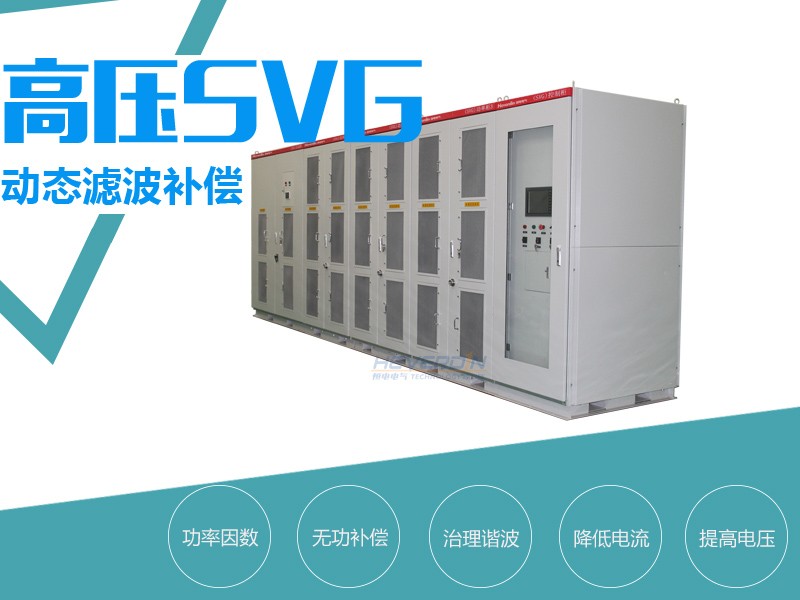

高压SVG动态无功补偿装置(户外)
高压SVG动态无功补偿装置(户外)

高压SVG动态无功补偿装置(户外)

户外箱式安装,适用于户外布置、箱式站等场景。Heverdin系列高压动态无功补偿装置是以IGBT为核心的无功补偿系统,能够快速连续地提供容性或感性无功功率,实现考核点恒定无功、恒定电...
恒电品质 智控未来
高压SVG动态无功补偿装置(户外)
高压SVG动态无功补偿装置(户外)
产品详情

山东恒电电气股份有限公司 · Heverdin

高压SVG动态无功补偿装置(户外箱式)|以 IGBT 为核心的高压动态无功补偿|户外箱式|电压等级与容量以选型资料为准

一、产品定位

本页产品为户外箱式安装形态,适用于户外布置、箱式站等场景。

Heverdin 系列高压动态无功补偿装置(HDSVG)以 IGBT 为核心,可连续提供容性或感性无功功率,按设定目标实现考核点恒定无功、恒定电压、恒定功率因数等控制,用于改善系统运行条件。

在配电网中,可将中小容量 HDSVG 安装在电弧炉等特殊负荷附近,用于改善公共连接点处的功率因数、三相不平衡、电压闪变与波动,并抑制谐波影响。实际效果取决于系统条件与工程配置。

户内柜式形态见姊妹页「高压SVG动态无功补偿装置(户内)」;本页不按户内柜式选型。

项目本页口径
安装形态户外箱式(本页)
适用场景户外布置、箱式站等
产品系列Heverdin 高压 SVG / HDSVG
电压属性高压;工作电压见下文参数表(现网口径)

二、安装形式说明(户外箱式)

对比项户外箱式(本页)户内柜式(姊妹页)
安装结构户外箱式户内柜式
典型布置户外布置、箱式站配电室、开关站等室内场景
电气功能定位高压动态无功补偿(同系列)高压动态无功补偿(同系列)
选型注意按户外箱式确认布置与环境条件另页选型,勿与本页混写

户内柜式请另见:高压SVG动态无功补偿装置(户内)

三、功能与技术特点

装置采用瞬时无功功率理论及基于同步坐标变换的功率解耦算法,以设定的无功性质与大小、功率因数、电网电压等为控制目标,跟踪电网变化调节无功输出,并可按曲线设定运行。

主要特点(整理自现网)

  • 模块化设计,便于安装、调试与参数设定。
  • 动态响应快(现网特点说明:响应时间≤5ms)。
  • 输出电流谐波(THD)≤3%。
  • 多种运行模式:恒装置无功功率、恒考核点无功功率、恒考核点功率因数、恒考核点电压、负载补偿;目标值可按工程需要调整。
  • 可实时跟踪负荷变化,连续平滑补偿无功,并按配置兼顾谐波与负序电流治理。
  • 有助于抑制电压闪变、改善电压质量、稳定系统电压。
  • 主电路采用 IGBT 组成的 H 桥功率单元链式串联结构;每相由多个相同功率单元组成,整机输出由 PWM 波形叠加的阶梯波逼近正弦,经输出电抗滤波。
  • 冗余与模块化设计,功率电路模块互换性较好,便于维护。
  • 保护功能包括过压、欠压、过流、单元过热、不均压等,并可记录故障瞬间波形,便于定位。
  • 人机界面提供数字量/模拟量显示、历史事件与曲线、单元状态与故障查询等;对外通讯提供 RS485 等接口,采用标准 Modbus 协议;并具备送电自检、一键开停机、分时控制、示波器录波等功能(以实际配置为准)。
  • 可与 FC 配合,实现定补与动补结合。
  • 投切时无暂态冲击,无合闸涌流,无电弧重燃,无需放电即可再投;与系统连接时可不考虑交流系统相序。
  • 可并联扩容;并机可采用光纤通讯。

四、技术参数(现网口径,未新增数字)

下表参数均来自当前前台产品页,未另行增补指标。具体项目以合同与出厂资料为准。

项目参数
额定补偿容量±1Mvar~±100Mvar
工作电压6kV、10kV、27.5kV、35kV
工作频率50Hz±5%
系统电压不平衡保护整定范围:4%~10%
无功调节范围从额定容性无功到额定感性无功连续可调
输出电压总谐波畸变率(并网前)≤5%
输出电流总谐波畸变率 THD≤3%
响应时间<4ms
效率额定运行工况≥99.2%
过载电流倍数1.2
寿命20年
过载保护自动限流在100%额定输出
补偿功能无功补偿、谐波电流补偿、负序电流补偿、综合补偿、恒电压补偿
显示7英寸中文彩色触摸屏
环境温度-30℃ ~ 50℃
储存环境-40℃ ~ 65℃
相对湿度最大95%,无凝露
海拔高度1000米以下(高于1000米需定制)
地震烈度≤8度
安装形态(本页)户外箱式

说明:特点条文中的「响应时间≤5ms」与参数表「响应时间<4ms」均见于现网原文,本稿一并保留,不以单侧改写。外形尺寸不在本页罗列。

五、应用领域

可用于石油化工、电力系统、冶金、电气化铁路、城市建设等行业,面向异步电动机、变压器、晶闸管变流器、变频器、感应炉、电弧炉、电力机车、提升机、起重机、电焊机、电阻炉等设备的无功补偿与相关电能质量改善需求。

工程上可用于补偿无功、治理谐波、抑制闪变、稳定电压、改善三相平衡等。是否适用及如何配置,应结合系统研究与现场条件确定。

六、选型提示

核对项说明
安装形态确认本页为户外箱式,勿与户内柜式页混用
电压等级在 6kV / 10kV / 27.5kV / 35kV 等现网档位中按系统电压选定
容量在 ±1Mvar~±100Mvar 范围内按负荷与考核点要求配置
控制目标恒无功 / 恒功率因数 / 恒电压 / 负载补偿等按考核要求选择
环境核对温度、湿度、海拔及现场布置条件

七、企业介绍

山东恒电电气股份有限公司(Heverdin)专注电能质量治理与智慧用电相关产品及解决方案,产品涵盖 SVG 静止无功发生器、APF 有源滤波器、无功补偿、谐波治理等。
