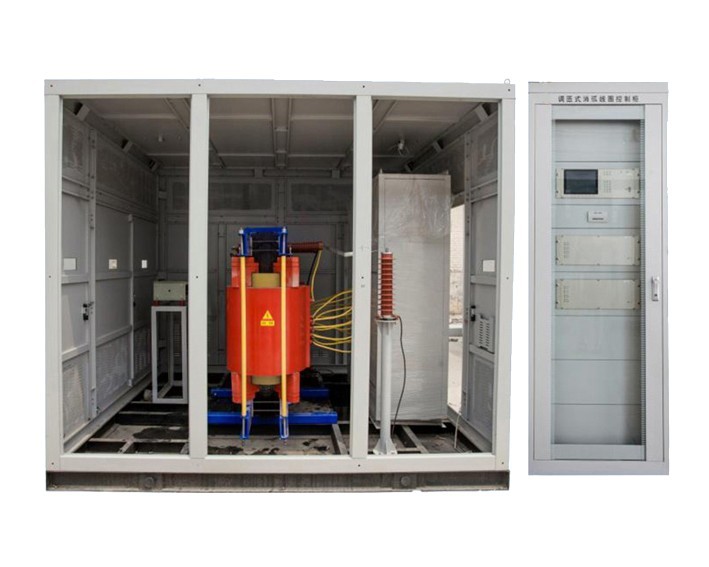

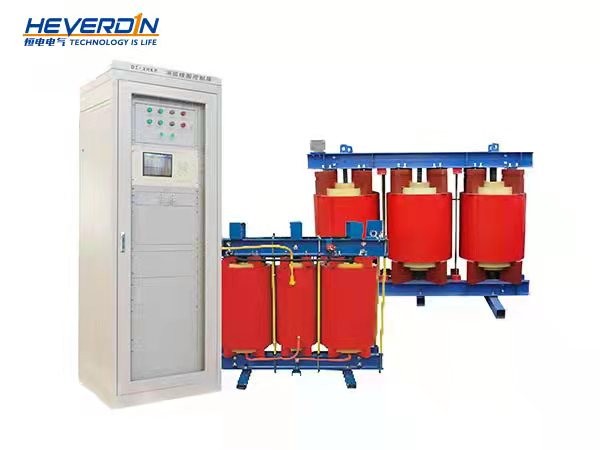

偏磁式消弧线圈成套装置
偏磁式消弧线圈成套装置
产品详情

一、产品原理:


在交流工作线圈内布置一段铁芯磁化段,通过改变铁芯磁化段磁路上的直流助磁磁通的大小来改变铁芯的饱和程度,从而实现电感连续调节。


二、产品优势:

   1、拥有核心技术;

   2、具有串联谐振辨识和退出机制,可有效避免铁磁谐振;

   3、采用双CPU结构,人机界面与控制逻辑分离,设备更稳定可靠;

   4、带中性点电压和中性点电流录波功能,故障补偿效果一目了然;

   5、励磁电流闭环控制,补偿电流输出更稳定;

   6、采样率10KS/S,电容电流计算精度更高。


三、技术参数及性能:

1、适用电压等级610、20、35、66kV

2、消弧线圈感性电流采用直流励磁调节;

3、补偿电流无级调节,可做到0点起调;

4、中性点电流分辨率小于50mA

5、补偿电流谐波含量小于1%

6、电容电流检测精度小于2%

7、录波采样率10kHz

8、对电容电流小于100A的电网,接地残流无功分量小于2A,对电

  容电流小于200A的电网,接地残流无功分量小于4A

9、对接地时间大于2s的稳定接地现象,接地选线装置选线准确率

      100%

10、选线路数单台最大48路;

11、最大可以控制6台消弧线圈并联运行;

12、工作电源:

   AC220V±10%  50HzDC220V±10%DC110V±10%

13、电源容量: 118W;

14、机箱外形尺寸:

n 监控单元机箱:19×4U×163mm(宽×高×深);

n 控制单元机箱:19×4U×178mm(宽×高×深)。

15、装置使用条件:

n 环境温度:-40℃~+55℃;

n 湿    度:≤90%且无导电尘埃存在

n 大气压力:80110Kpa

n 海拔高度不超过2500,若超过2500米,可对设备进行特殊工艺处理以满足现场要求;

n 安装场所:室内不含腐蚀金属及绝缘的气体和蒸汽

n 无剧烈震动和强烈颠簸及地面水平度不超过5
