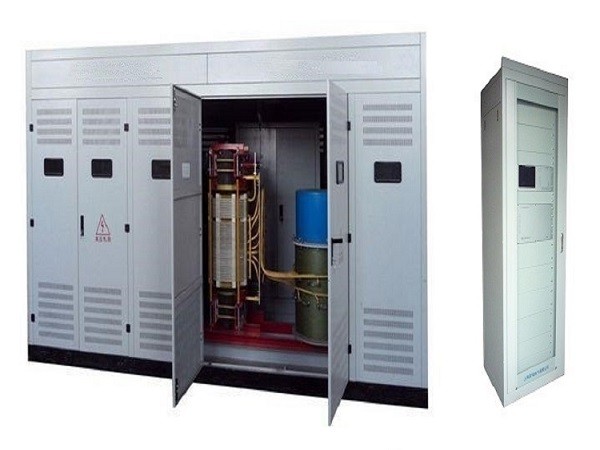

一、原理介绍：

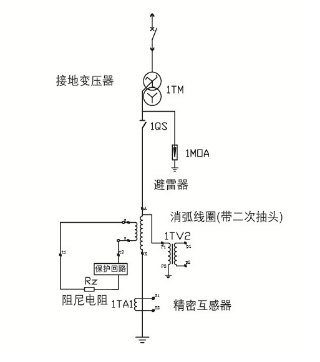

在消弧线圈自动调谐过程中，线圈一二次绕组的变比随着线圈匝数的变化而变化，这导致二次阻尼电阻等效到一次侧的阻值同比变化，从而保证消弧线圈阻尼率保持不变。

二、产品优势：

   1、更大的电容电流补偿范围

上一代调匝式消弧线圈主要缺陷是：阻尼率不恒定以及支持档位少，导致成套装置电容电流补偿范围仅可做到2.5倍（譬如可以做到从50A补到100A，而做不到从10A补到100A），不适用于电容电流变化大的场合。

BXH—II由于采用了恒阻尼率的系统方案和支持高达30档的有载开关，解决了上一代产品补偿范围小的缺点。保证了调匝消弧成套装置能适用于电容电流变化大的场合，特别适用于供电公司电力系统及大型厂矿企业内部电网。

   2、更高的阻尼效果

对电网电容电流自动调谐过程中，阻尼随线圈匝数正比改变，阻尼率恒定不变、保证在任何档位，始终处于最佳阻尼效果。避免上一代产品阻尼效果不稳定的缺陷。

   3、更优的串联谐振处理机制

装置可实时辨识串联谐振，并可通过强行投入阻尼电阻使系统退出串联谐振。

   4、更优的电容电流测量及跟踪方法：

电流的测量精度在2%以内，并且整个测量和跟踪算法采用同一信号两次测量的比值作为基本参数，完全避免由于测量通道误差和变化带来的测量结果和跟踪的不稳定。

   5、更高的可靠性

退出机制采用三重保护：设定电流阀值、电压阀值，由控制器提供保护命令，并设置进口熔断器，保护周全。确保电网运行的安全性及可靠性。

这套装置采用PC104+DSP双CPU结构作为核心控制器，采用强弱电隔离、隔离电源、软硬件看门狗、硬件连续自检技术、光电隔离、无触点设计，保证系统的高可靠性。

   6、大容量

采取模块化设计：监控单元和控制单元分开，控制单元的各功能模块均设计成独立插件，根据用户的需求进行配置。

最多可实现一台监控主机控制四台控制单元，一台控制单元控制一套消弧线圈。即最多实现监控补偿一个站内的四个母段，并满足并运功能。

   7、灵活的通讯方式

控制器操有RS-232、RS-422、RS-485串行接口及通讯组件，可作为一个子站接入各种综合自动化系统，具有遥测、遥信、遥控功能，并可以支持IEC61850智能站通讯。

   8、特有的录波功能

对单相接地发生时中性点电压和中性点电流进行录波，并支持历史数据查询和分析，包括录波波形的显示、录波数据的输出。

三、技术参数及性能：

1、适用电压等级6、10、20、35、66kV；

2、消弧线圈调节深度10（补偿电流上、下限之比）；

3、补偿电流分级可调，最大级数30；

4、中性点电流分辨率小于50mA；

5、补偿电流谐波含量小于1%；

6、电容电流检测精度小于2%；

7、录波采样率10kHz；

8、对电容电流小于100A的电网，接地残流无功分量小于2A，对电容电流小于

  200A的电网，接地残流无功分量小于4A；

9、对接地时间大于2s的稳定接地现象，接地选线装置选线准确率100%；

10、选线路数单台最大48路；

11、最大可以控制6台消弧线圈并联运行；

12、工作电源：

   AC220V±10%  50Hz或DC220V±10%、DC110V±10%；

13、电源容量： 118W；

14、机箱外形尺寸：

n 监控单元机箱：19”×4U×163mm（宽×高×深）；

n 控制单元机箱：19”×4U×178mm（宽×高×深）。

15、装置使用条件：

n 环境温度：-40℃～+55℃；

n 湿    度：≤90%；且无导电尘埃存在；

n 大气压力：80～110Kpa；

n 海拔高度不超过2500米，若超过2500米，可对设备进行特殊工艺处理以满足现场要求；

n 安装场所：室内不含腐蚀金属及绝缘的气体和蒸汽；

n 无剧烈震动和强烈颠簸及地面水平度不超过5度。
