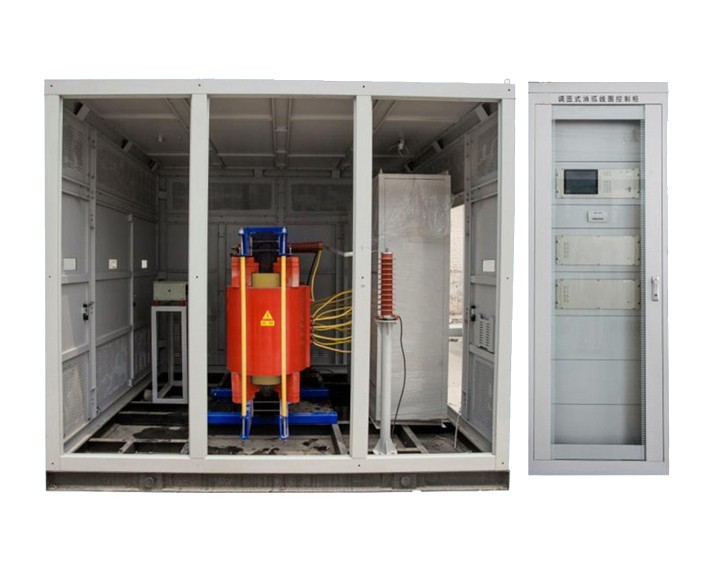

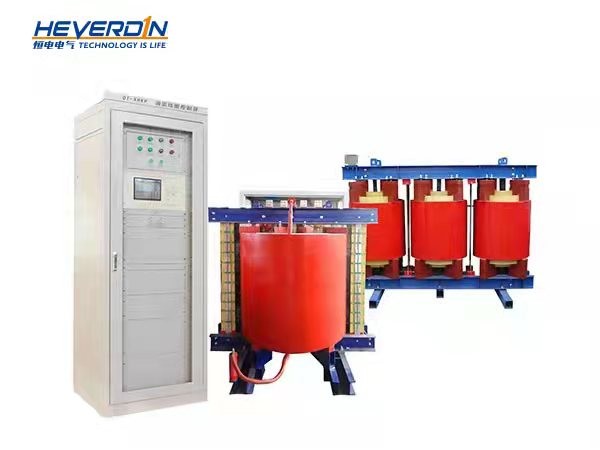

一、产品原理：

控制回路：晶闸管控制导通角，改变感应到一次侧的感抗大小；滤波回路：进行（3次、5次）谐波的吸收过滤。

二、

技术参数及性能：

1、适用电压等级6、10、20、35、66kV；

2、消弧线圈感性电流采用晶闸管控制导通角的方式来控制输出电流值；

3、补偿电流无级调节，可做到0点起调；

4、中性点电流分辨率小于50mA；

5、补偿电流谐波含量小于1%；

6、电容电流检测精度小于2%；

7、录波采样率10kHz；

8、对电容电流小于100A的电网，接地残流无功分量小于2A，对电容电流小于

  200A的电网，接地残流无功分量小于4A；

9、对接地时间大于2s的稳定接地现象，接地选线装置选线准确率100%；

10、选线路数单台最大48路；

11、最大可以控制6台消弧线圈并联运行；

12、工作电源：

   AC220V±10%  50Hz或DC220V±10%、DC110V±10%；

13、电源容量： 118W；

14、机箱外形尺寸：

n 监控单元机箱：19”×4U×163mm（宽×高×深）；

n 控制单元机箱：19”×4U×178mm（宽×高×深）。

15、装置使用条件：

n 环境温度：-40℃～+55℃；

n 湿    度：≤90%；且无导电尘埃存在；

n 大气压力：80～110Kpa；

n 海拔高度不超过2500米，若超过2500米，可对设备进行特殊工艺处理以满足现场要求；

n 安装场所：室内不含腐蚀金属及绝缘的气体和蒸汽；

n 无剧烈震动和强烈颠簸及地面水平度不超过5度。

三、产品优势：

   1、拥有核心技术；

   2、具有串联谐振辨识和退出机制，可有效避免铁磁谐振；

   3、采用双CPU结构，人机界面与控制逻辑分离，设备更稳定可靠；

   4、带中性点电压和中性点电流录波功能，故障补偿效果一目了然；

   5、多重逻辑控制，补偿电流输出更稳定；

   6、采样率10KS/S，电容电流计算精度更高。
