恒电公司主要致力于消弧运行经验和广泛听取用户意见的基础上,自主开发的高可靠性、高稳定性、高兼容性、贴近用户需求的新一代产品,既发挥了传统调匝式消弧线圈的优势,又解决了传统...
恒电品质 智控未来

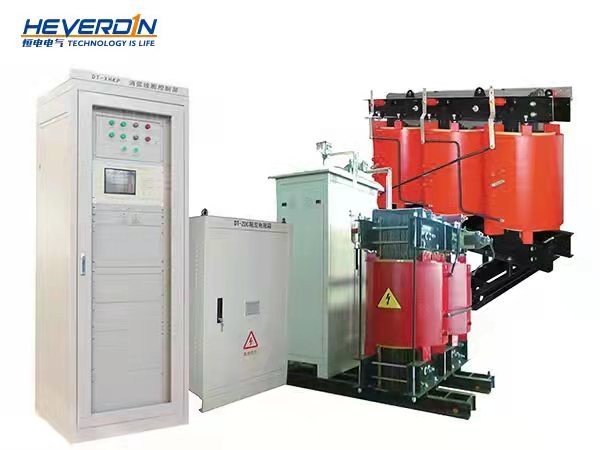

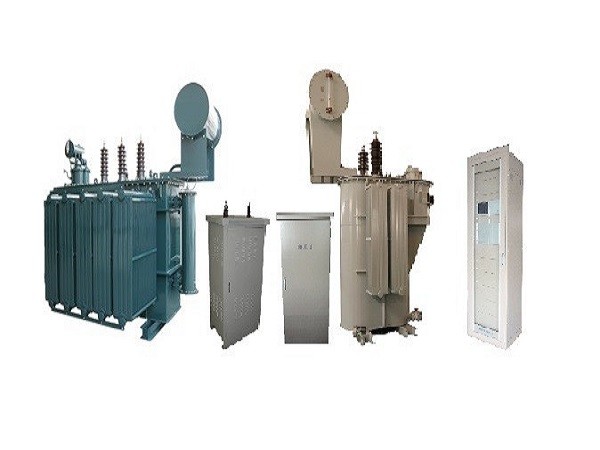

调容式消弧线圈成套装置
调容式消弧线圈成套装置
产品详情

一、产品优势:

   1、响应速度快

预调式,实时跟踪电网电容电流值,快速投切接触器,响应速度在20ms以内。

   2、不断提升的电容器品质

公司定期对电容器厂家及电容器产品进行品质审核,对电容器的老化、兼容等品质不断提出新的、符合实际情况的高要求。

   3、更优的串联谐振处理机制

装置可实时辨识串联谐振,并可通过强行投入阻尼电阻使系统退出串联谐振。

   4更优的电容电流测量及跟踪方法:

电流的测量精度在2%以内,并且整个测量和跟踪算法采用同一信号两次测量的比值作为基本参数,完全避免由于测量通道误差和变化带来的测量结果和跟踪的不稳定。

   5更高的可靠性

退出机制采用三重保护:设定电流阀值、电压阀值,由控制器提供保护命令,并设置进口熔断器,保护周全。确保电网运行的安全性及可靠性。

这套装置采用PC104+DSPCPU结构作为核心控制器,采用强弱电隔离、隔离电源、软硬件看门狗、硬件连续自检技术、光电隔离、无触点设计,保证系统的高可靠性。

   6大容量

采取模块化设计:监控单元和控制单元分开,控制单元的各功能模块均设计成独立插件,根据用户的需求进行配置。

最多可实现一台监控主机控制四台控制单元,一台控制单元控制一套消弧线圈。即最多实现监控补偿一个站内的四个母段,并满足并运功能。

   7灵活的通讯方式

控制器操有RS-232、RS-422、RS-485串行接口及通讯组件,可作为一个子站接入各种综合自动化系统,具有遥测、遥信、遥控功能,并可以支持IEC61850智能站通讯。

   8特有的录波功能

对单相接地发生时中性点电压和中性点电流进行录波,并支持历史数据查询和分析,包括录波波形的显示、录波数据的输出。


二、技术参数及性能:

1、适用电压等级6、10、20、35、66kV;

2、可从0点起调;

3、补偿电流分级可调,16档、32档、64档、128档可选;

4、中性点电流分辨率小于50mA

5、补偿电流谐波含量小于1%

6、电容电流检测精度小于2%

7、录波采样率10kHz

8、对电容电流小于100A的电网,接地残流无功分量小于2A,对电容电流小于

  200A的电网,接地残流无功分量小于4A

9、对接地时间大于2s的稳定接地现象,接地选线装置选线准确率100%

10、选线路数单台最大48路;

11、最大可以控制6台消弧线圈并联运行;

12、工作电源:

   AC220V±10%  50HzDC220V±10%DC110V±10%

13、电源容量: 118W;

14、机箱外形尺寸:

n 监控单元机箱:19”×4U×163mm(宽×高×深);

n 控制单元机箱:19”×4U×178mm(宽×高×深)。

15、装置使用条件:

n 环境温度:-40℃~+55℃;

n 湿    度:≤90%;且无导电尘埃存在;

n 大气压力:80110Kpa

n 海拔高度不超过2500米,若超过2500米,可对设备进行特殊工艺处理以满足现场要求;

n 安装场所:室内不含腐蚀金属及绝缘的气体和蒸汽;

n 无剧烈震动和强烈颠簸及地面水平度不超过5度。

三、

原理介绍:
